申请日2018.07.17
公开(公告)日2018.12.14
IPC分类号G01N33/18
摘要
本发明公开了一种污水监测的设备，包括信息采集模块、对比分析模块、存储模块、分析确认模块、预警模块、无线通讯模块、以太网通讯模块和供电模块，所述供电模块为整个系统进行供电服务，所述信息采集模块电性连接有对比分析模块和分析确认模块，所述对比分析模块电性交互连接有存储模块，所述对比分析模块还电性连接有预警模块，所述预警模块电性交互连接有无线通讯模块和以太网通讯模块，所述以太网通讯模块与矿井内其他子系统的以太网通讯模块在环形连接的基础的上还进行着交叉连接，本发明以太网通讯模块可以构成多个环形通讯线路，稳定性极强，无线通讯模块提供了更多一层的信息传输保护。
权利要求书
1.一种污水监测的设备，包括信息采集模块(1)、对比分析模块(2)、存储模块(3)、分析确认模块(4)、预警模块(5)、无线通讯模块(6)、以太网通讯模块(7)和供电模块(8)，其特征在于：所述供电模块(8)为整个系统进行供电服务，所述信息采集模块(1)电性连接有对比分析模块(2)和分析确认模块(4)，所述对比分析模块(2)电性交互连接有存储模块(3)，所述对比分析模块(2)还电性连接有预警模块(5)，所述预警模块(5)包含有蜂鸣器和LED闪光灯，所述预警模块(5)电性交互连接有无线通讯模块(6)和以太网通讯模块(7)，所述以太网通讯模块(7)与矿井内其他子系统的以太网通讯模块(7)在环形连接的基础的上还进行着交叉连接，构成多个环形通讯线路。
2.根据权利要求1所述的一种污水监测的设备，其特征在于：所述供电模块(8)包括常规供电模块(81)、蓄电供电模块(82)、稳压器(83)和输出端(84)。
3.根据权利要求2所述的一种污水监测的设备，其特征在于：所述常规供电模块(81)和蓄电供电模块(82)均电性连接在稳压器(83)上，所述蓄电供电模块(82)电性连接在常规供电模块(81)上，所述稳压器(83)连接有输出端(84)。
4.根据权利要求1所述的一种污水监测的设备，其特征在于：所述信息采集模块(1)包含有温度传感器、湿度传感器、气体传感器。
5.根据权利要求1所述的一种污水监测的设备，其特征在于：所述气体传感器包括瓦斯传感器、一氧化碳传感器、氧气传感器，对矿井内的气体成分进行监控。
6.根据权利要求1所述的一种污水监测的设备，其特征在于：所述以太网通讯模块(7)包含有以太网交换机和与以太网交换机相连接的光纤。
7.根据权利要求1所述的一种污水监测的设备，其特征在于：所述对比分析模块(2)包含有SIEMENS的S7-200系列PLC处理器，可以对信息采集模块(1)收集的信息进行对比分析。
8.根据权利要求1所述的一种污水监测的设备，其特征在于：所述污水监测的设备工作原理为：

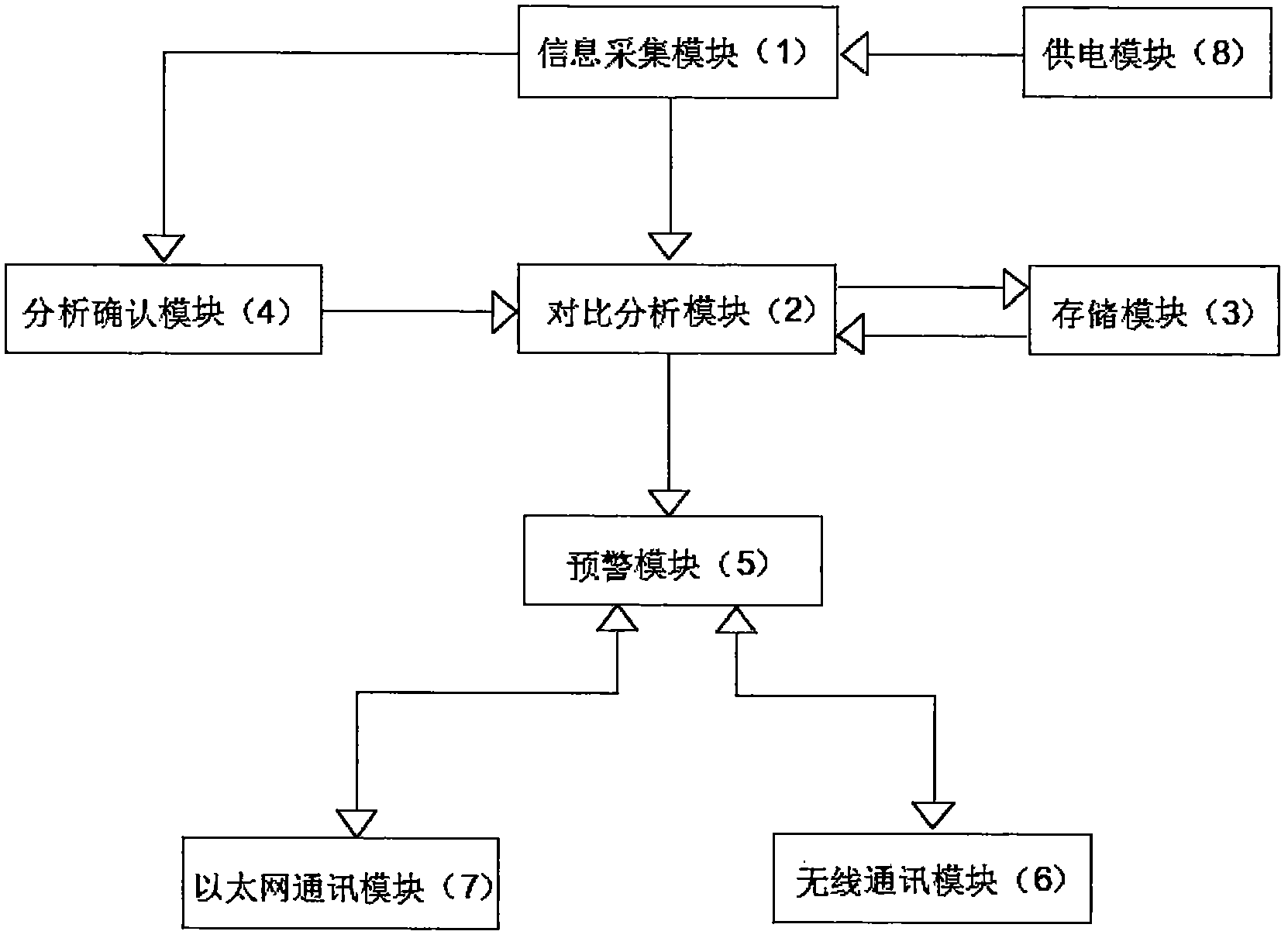

信息采集模块1通过众多传感器将信息采集集中，传输给对比分析模块2，对比分析模块2对数据进行对比分析，确认矿井内的空气组成成分，并将数据存储到存储模块3，与此同时分析确认模块4对数据进行二次分析，当对比分析模块2和分析确认模块4的分析结果一致，并且空气组成异常的话，预警模块5工作，通过蜂鸣器和LED闪光灯通知矿工，并且通过以太网通讯模块7和无线通讯模块6向其他子系统发出信号，并进行预警，撤离人群，以太网通讯模块7与矿井内其他子系统的以太网通讯模块7在环形连接的基础的上还进行着交叉连接，构成多个环形通讯线路，稳定性极强，无线通讯模块6提供了更多一层的信息传输保护。
说明书
一种污水监测的设备
技术领域
本发明涉及污水监控技术领域，具体为一种污水监测的设备。
背景技术
煤矿井下安装了不同厂家各种监控系统如安全监测监控系统、井下人员定位考勤系统、井下数字语音广播系统、无线通讯系统、井下无人值守泵房系统、变电所集控系统、煤矿井下智能放炮系统以及对井下重要场所的视频监控系统等。上述各种系统建于不同时期，使用不同的技术，各系统无法有效的集成，各自处于相互独立的状态。各个系统都需要从集控中心独立的连接一条通至井下的通讯线路，造成通讯线路大量重复投资，维修、维护困难，信息不能互通，使各种监测监控信息和自动化系统信息不能很好的整合、利用。且通讯线路不统一，悬挂困难不美观。
以太网(煤矿工业以太环网装置th煤矿工业以太环网装置rn煤矿工业以太环网装置t)指的是由X煤矿工业以太环网装置rox公司创建并由X煤矿工业以太环网装置rox、Int煤矿工业以太环网装置1和D煤矿工业以太环网装置C公司联合开发的基带局域网规范，是当今现有局域网采用的最通用的通信协议标准。以太网络使用CSMA/CD(载波监听多路访问及冲突检测)技术，并以10M/S的速率运行在多种类型的电缆上。
基于上述状况，人们发明设计了一种煤矿工业以太环网装置，如中国专利【申请号：201320781377.6，公开号：CN 203822378 U】，本发明公开了煤矿工业以太环网装置，属于工业以太环网技术领域，本发明要解决煤矿井下各监控系统信息不能互通的问题。技术方案为：包括管控地面以太网模块、工业以太环网模块和子系统现场总线监控网模块，位于煤矿井上的管控地面以太网模块包括地面监控中心、核心交换机，地面监控中心实现对整个煤矿工业以太环网装置集中控制和监视;工业以太环网模块包括位于煤矿井下的井下交换机;子系统现场总线监控网模块包括位于煤矿井下的各总线型监控系统;地面监控中心通过光纤线缆连接至核心交换机，核心交换机与各井下交换机的千兆光口采用光纤线缆依次相连，使核心交换机与各井下交换机成环网，总线型监控系统通过光纤线缆连接至井下交换机。但是，该装置的以太网仅仅是构成了一个环形，在信息的传送方面稳定性很差，一旦某条线路断开，整个环网就失去了作用，此外，煤矿工业的安全十分重要，仅仅通过以太网一种通讯方式不足以应对复杂的工业环境，因此，设计一种更具有通信稳定性的系统就显得尤为重要。
我国污水处理面临着水污染严重，污水治理起步晚、基础差、要求高的形势。近年来，在政策驱动和需求升级的双重加持下，我国污水处理行业突飞猛进，整体发展处于快速成长期，行业前景值得期待。
发明内容
针对以上问题，本发明提供了一种污水监测的设备，矿井内众多子系统的以太网通讯模块在环形连接的基础的上还进行着交叉连接，构成多个环形通讯线路，稳定性极强，无线通讯模块提供了更多一层的信息传输保护，可以有效解决背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种污水监测的设备，包括信息采集模块、对比分析模块、存储模块、分析确认模块、预警模块、无线通讯模块、以太网通讯模块和供电模块，所述供电模块为整个系统进行供电服务，所述信息采集模块电性连接有对比分析模块和分析确认模块，所述对比分析模块电性交互连接有存储模块，所述对比分析模块还电性连接有预警模块，所述预警模块包含有蜂鸣器和LED闪光灯，所述预警模块电性交互连接有无线通讯模块和以太网通讯模块，所述以太网通讯模块与矿井内其他子系统的以太网通讯模块在环形连接的基础的上还进行着交叉连接，构成多个环形通讯线路。
作为本发明一种优选的技术方案，所述供电模块包括常规供电模块、蓄电供电模块、稳压器和输出端，所述常规供电模块和蓄电供电模块均电性连接在稳压器上，所述蓄电供电模块电性连接在常规供电模块上，所述稳压器连接有输出端。
作为本发明一种优选的技术方案，所述信息采集模块包含有温度传感器、湿度传感器、瓦斯传感器、一氧化碳传感器、氧气传感器，对矿井内的气体成分进行监控。
作为本发明一种优选的技术方案，所述以太网通讯模块包含有以太网交换机和与以太网交换机相连接的光纤。
作为本发明一种优选的技术方案，所述对比分析模块包含有SIEMENS的S7-200系列PLC处理器，可以对信息采集模块收集的信息进行对比分析。
与现有技术相比，本发明的有益效果是：
矿井内众多子系统的以太网通讯模块在环形连接的基础的上还进行着交叉连接，构成多个环形通讯线路，稳定性极强，无线通讯模块提供了更多一层的信息传输保护。
