申请日2017.12.01
公开(公告)日2018.09.04
IPC分类号F25B47/00
摘要
本实用新型提供一种低温热泵冷凝水处理系统，包括收集热泵蒸发器冷凝水的集水盆，集水盆连接有排水管，其中：集水盆和/或排水管中设有加热装置。本实用新型提供一种低温热泵冷凝水处理系统，通过在低温环境下加热冷凝水，防止冷凝水在排放口结冰堵塞，解决热泵在低温环境下冷凝水排放堵塞的问题。
权利要求书

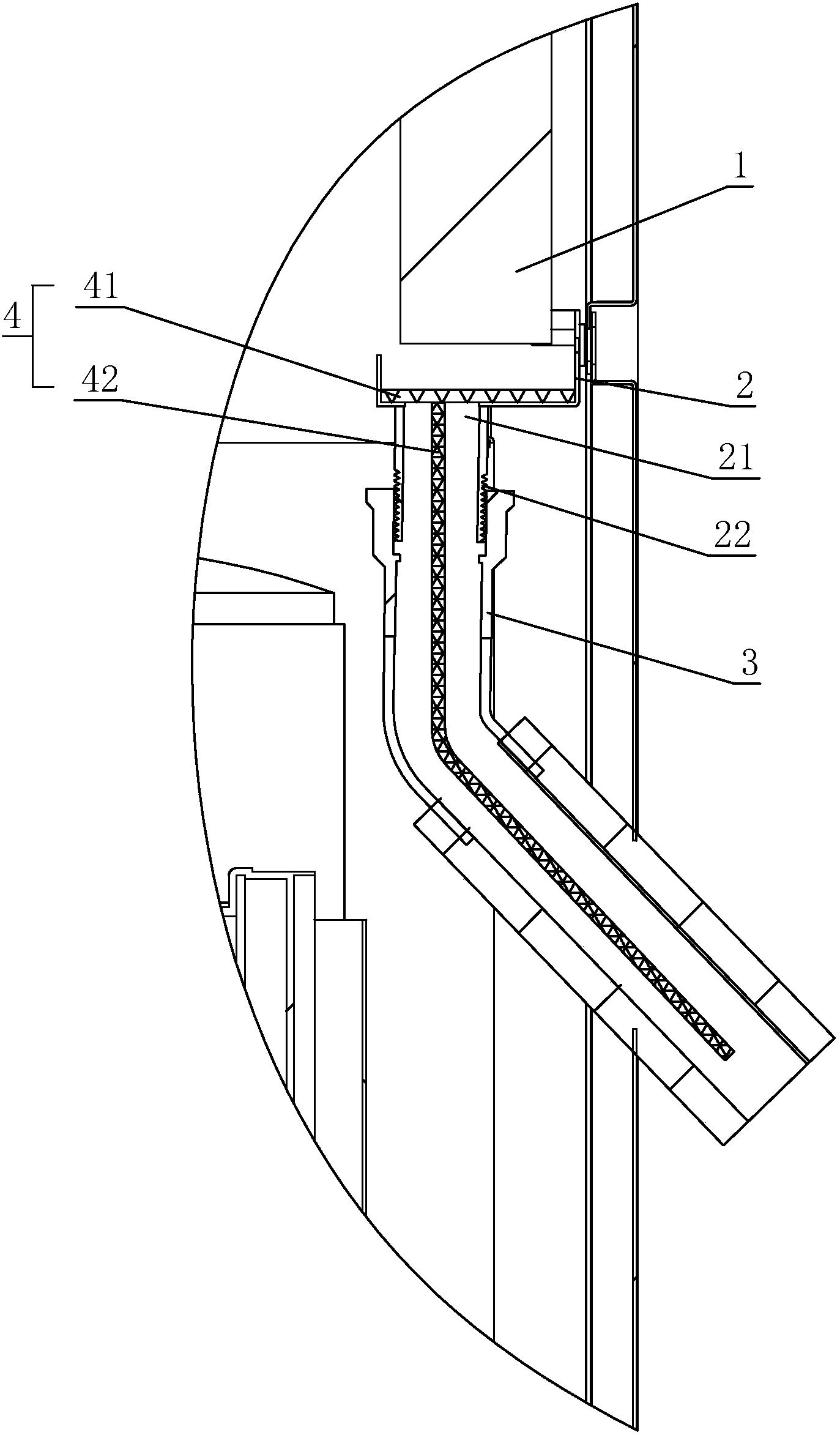

1.一种低温热泵冷凝水处理系统，包括收集热泵蒸发器(1)冷凝水的集水盆(2)，集水盆(2)连接有排水管(3)，其特征在于：集水盆(2)和/或排水管(3)中设有加热装置(4)，加热装置(4)包括加热带(41)和加热丝(42)，加热带(41)铺设在集水盆(2)中，加热丝(42)设置在排水管(3)中。
2.根据权利要求1所述的一种低温热泵冷凝水处理系统，其特征在于：集水盆(2)上端为接水口、下端连接排水管(3)，其宽度为热泵蒸发器(1)宽度的1.5～2倍。
3.根据权利要求1所述的一种低温热泵冷凝水处理系统，其特征在于：集水盆(2)下端设有排水孔(21)，集水盆(2)通过排水孔(21)连通排水管(3)。
4.根据权利要求1所述的一种低温热泵冷凝水处理系统，其特征在于：集水盆(2)下端的排水孔(21)处设有1%-2%的坡度。
5.根据权利要求1所述的一种低温热泵冷凝水处理系统，其特征在于：排水管(3)的出水口设置在热泵外侧。
6.根据权利要求1所述的一种低温热泵冷凝水处理系统，其特征在于：排水孔(21)设有向下延伸的连接端(22)，排水管(3)与连接端(22)连接。
说明书
一种低温热泵冷凝水处理系统
技术领域
本实用新型涉及一种热泵热水器的冷凝水防冻系统，尤其是一种低温热泵冷凝水处理系统。
背景技术
热泵热水器由于技术逐渐成熟，安全性能高，加上人们的节能意识的提高。使用热泵水热器的地区越来越普遍。对于环境温度低于零度的地区使用的热泵热水器，常常因为冷凝水结冰而将管道堵塞甚至冻裂。
实用新型内容
本实用新型对于以上问题提供一种低温热泵冷凝水处理系统，通过在低温环境下加热冷凝水，防止冷凝水在排放口结冰堵塞，解决热泵在低温环境下冷凝水排放堵塞的问题。
为解决上述技术问题，一种低温热泵冷凝水处理系统，包括收集热泵蒸发器冷凝水的集水盆，集水盆连接有排水管，其中：集水盆和/或排水管中设有加热装置。
本实用新型由于采用上述技术方案，集水盆设置在热泵蒸发器下方，收集热泵蒸发器流出的冷凝水，集水盆连接有排水管，集水盆中的冷凝水通过排水管排出;在集水盆和排水管中设置加热装置时，集水盆和排水管中的冷凝水通过加热装置加热，防止冷凝水在结冰;在集水盆中设置加热装置时，集水盆中的冷凝水通过加热装置加热，加热后的冷凝水通过排水管排出，防止冷凝水结冰;在排水管中设置加热装置时，集水盆中的冷凝水流入排水管，排水管中的冷凝水通过加热装置加热，防止冷凝水结冰，解决热泵在低温环境下冷凝水排放堵塞的问题。
上述的一种低温热泵冷凝水处理系统，集水盆上端为接水口、下端连接排水管，其宽度为热泵蒸发器宽度的1.5～2倍。蒸发器流出的冷凝水通过接水口跌落至集水盆中，实现收集冷凝水的目的;集水盆宽度为热泵蒸发器宽度的1.5～2倍，防止冷凝水跌落时溅到集水盆外。
上述的一种低温热泵冷凝水处理系统，加热装置包括加热带和加热丝，加热带铺设在集水盆中，加热丝设置在排水管中。加热带均匀铺设在集水盆中，加热集水盆中的冷凝水，加热丝在排水管中沿排水管设置，加热排水管中的冷凝水，防止冷凝水在排水管中结冰堵塞排水管、将排水管冻裂。
上述的一种低温热泵冷凝水处理系统，集水盆下端设有排水孔，集水盆通过排水孔连通排水管。集水盆中的冷凝水通过排水孔流入排水管。
上述的一种低温热泵冷凝水处理系统，集水盆下端的排水孔处设有1%-2%的坡度。排水孔处设有1%-2%的坡度，保证集水盆排水通畅。
上述的一种低温热泵冷凝水处理系统，排水管的出水口设置在热泵外侧。方便排水管连接排水设施。
上述的一种低温热泵冷凝水处理系统，排水孔设有向下延伸的连接端，排水管与连接端连接。排水管通过连接端连接集水盆。
