申请日2018.01.05
公开(公告)日2018.09.21
IPC分类号C02F1/42; C02F9/04; C02F103/02
摘要
本实用新型公开了一种锅炉用软化水处理装置，包括溶盐箱、水箱，其特征是所述溶盐箱和水箱并列设置，并在溶盐箱或水箱上方设有温水补水仓，溶盐箱中设有第一水泵以及混液搅拌器，水箱中设有第二水泵;与第二水泵输出管配合设有纳米球注入管，纳米球注入管连接至纳米球发射器上;所述纳米球为空心球，纳米球表面布有弧面小凸体。处理功能齐全，结构集中，有利于现场操作;纳米球、温水补充、混液搅拌以及加盐计量的设计，使盐水浓度均匀，盐水浓度精确可控，大大提高了冲洗溶解能力，使锅炉给水受热面清洁，保持炉壁最佳传热性能，降低燃料消耗。
权利要求书

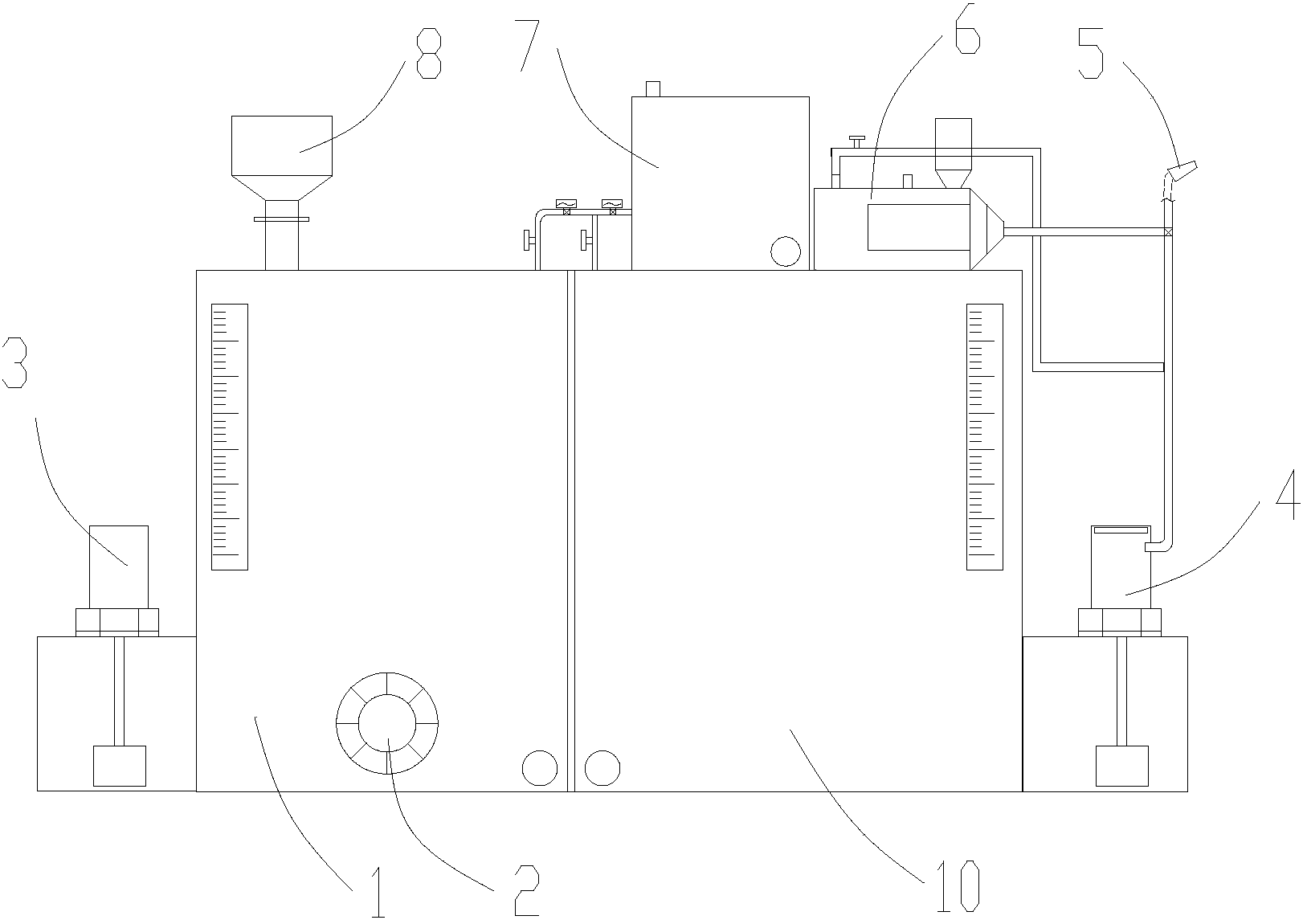

1.一种锅炉用软化水处理装置，包括溶盐箱(1)、水箱(10)，其特征是所述溶盐箱和水箱并列设置，并在溶盐箱或水箱上方设有温水补水仓(7)，溶盐箱中设有第一水泵(3)以及混液搅拌器(2)，水箱中设有第二水泵(4);与第二水泵输出管配合设有纳米球(9)注入管，纳米球注入管连接至纳米球发射器(6)上;所述纳米球为空心球，纳米球表面布有弧面小凸体(91)。
2.根据权利要求1所述的锅炉用软化水处理装置，其特征在于，所述的温水补水仓(7)分别通过计量阀(75)和溶盐箱(1)、水箱(10)相连。
3.根据权利要求1所述的锅炉用软化水处理装置，其特征在于，所述的发射器(6)包括水压枪(61)，发射器上设有纳米球进料斗(63)，发射器喷射管(62)中设有单向阀。
4.根据权利要求3所述的锅炉用软化水处理装置，其特征在于，所述的水压枪(61)进水管和第二水泵(4)出水管连接。
5.根据权利要求1或2或3或4所述的锅炉用软化水处理装置，其特征在于，所述纳米球(9)的直径为5～20mm。
6.根据权利要求1或2或3或4所述的锅炉用软化水处理装置，其特征在于，所述混液搅拌器(2)包括搅拌叶片，搅拌叶片位于溶盐箱(1)底部。
7.根据权利要求1或2或3或4所述的锅炉用软化水处理装置，其特征在于，所述温水补水仓(7)进水口部位设有过滤器(72);温水补水仓底部设有稳水板(73)。
8.根据权利要求1或2或3或4所述的锅炉用软化水处理装置，其特征在于，所述溶盐箱(1)顶部设有加盐计量器(8)，溶盐箱上设有水位仪。
9.根据权利要求1或2或3或4所述的锅炉用软化水处理装置，其特征在于，所述溶盐箱(1)配设回水辅助箱，回水辅助箱包括过滤装置。
说明书
锅炉用软化水处理装置
技术领域
本实用新型涉及热电厂锅炉应用技术，尤其是一种锅炉用软化水处理装置。
背景技术
锅炉设备能否安全经济运行，水质处理是至关重要的，锅炉给水处理不当，就会在受热面上结垢，使炉壁传热性能降低，增加燃料性能消耗，还会产生腐蚀，甚至引起爆炸事故，特别是水质硬度较大的地区，在给锅炉供水前大多使用软化水设备将水进行软化，以确保锅炉安全运行。现有的锅炉软化水设备大多也是单独配置反洗装置，操作过程中也是直接将盐与水混合，再直接加入反洗装置中，盐水比例不能控制，盐在水中溶解的不均匀。如专利公告号为CN102718286B，设计的一种全自动锅炉软化水装置，包括进水管道，出水管道，阳离子交换树脂过滤装置，树脂过滤装置管道和盐箱，在树脂过滤装置管道上设有盐喷射器，盐箱通过吸盐管与盐喷射器相连，在阳离子交换树脂过滤装置上设有控制器。又如专利公告号为CN205684043U的一种锅炉软化水反冲洗装置，除垢剂储箱通过第一输水支管与输水总管连通，市政供水设备通过第二输水支管与输水总管连通，输水总管上安装有高压泵，输水总管与设置在锅炉罐体内的出水管连通，出水管上安装有出水喷嘴，空压机与气源分配器连通，气源分配器通过输气总管与设置在锅炉罐体内的出气管连通，出气管上安装有气体喷嘴，锅炉罐体的下端设置有排污口。
发明内容
本实用新型的目的是为了解决现有技术中锅炉软化水处理过程中要么结构操作过于复杂，要么盐水比例控制完全凭经验或估计浓度，还有冲洗净度不够理想继续存在炉壁传热性能降低等问题，提供一种能完全处理以上问题的锅炉用软化水处理装置。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种锅炉用软化水处理装置，包括溶盐箱、水箱，其特征是所述溶盐箱和水箱并列设置，并在溶盐箱或水箱上方设有温水补水仓，溶盐箱中设有第一水泵以及混液搅拌器，水箱中设有第二水泵;与第二水泵输出管配合设有纳米球注入管，纳米球注入管连接至纳米球发射器上;所述纳米球为空心球，纳米球表面布有弧面小凸体。
前述的锅炉用软化水处理装置中，作为优选，所述的温水补水仓分别通过计量阀和溶盐箱、水箱相连。
前述的锅炉用软化水处理装置中，作为优选，所述的发射器包括水压枪，发射器上设有纳米球进料斗，发射器喷射管中设有单向阀。
前述的锅炉用软化水处理装置中，作为优选，所述的水压枪进水管和第二水泵出水管连接。
前述的锅炉用软化水处理装置中，作为优选，所述纳米球的直径为5～20mm。
前述的锅炉用软化水处理装置中，作为优选，所述混液搅拌器包括搅拌叶片，搅拌叶片位于溶盐箱底部。
前述的锅炉用软化水处理装置中，作为优选，所述温水补水仓进水口部位设有过滤器;温水补水仓底部设有稳水板。
前述的锅炉用软化水处理装置中，作为优选，所述溶盐箱顶部设有加盐计量器，溶盐箱上设有水位仪。
前述的锅炉用软化水处理装置中，作为优选，所述溶盐箱配设回水辅助箱，回水辅助箱包括过滤装置。
锅炉用软化水处理一般通过以下四步进行：一是反洗，其过程是水从树脂的底部洗入，从顶部流出，把顶部拦截下来的污物冲走。二是吸盐(再生)，即将盐水注入树脂罐体的过程，盐水以较慢的速度流过树脂。三是慢冲洗(置换)，在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净，由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换，该过程中是再生的主要过程。最后是快冲洗，为了将残留的盐彻底冲洗干净，采用与实际工作接近的流速，用原水对树脂进行冲洗，以达到最后出水为达标软水。
本技术方案针对针上述整个操作过程，把溶盐箱、水箱以及回流处理的阳离子交换树脂过滤装置集中设计，并利用锅炉或烟道等余热产生的热量供给热水或温水作为冲洗液，盐水浓度均由加水量和加盐计量器进行高精度控制，以达到最佳清洗液配制。在溶盐箱中设置混液搅拌器，使溶盐箱内液体更加均匀。本方案特别设计了一种纳米球，一种可以飘浮在水面上的球体，其表面具有弧面小凸体，整个小球结构强度大，在工作过程中，无论是反洗，还是快冲洗，都能有效地和树脂壁接触并协助清除污垢。
与现有技术相比，本实用新型的有益效果是：软化水处理功能齐全，结构集中，有利于现场操作;纳米球、温水补充、混液搅拌以及加盐计量的设计，使盐水浓度均匀，盐水浓度精确可控，大大提高了冲洗溶解能力，使锅炉给水受热面清洁，保持炉壁最佳传热性能，降低燃料消耗。
