申请日2018.01.08
公开(公告)日2019.01.04
IPC分类号E03F5/22
摘要
本实用新型公开了一种新型的一体化压力污水泵站，所述桶盖设置在筒体顶部，通过螺栓联接在筒体上;所述水泵设置在筒体的下腔体;所述的切割装置可以对大块污物进行切割研磨;所述水泵的特征还包括：水泵为螺杆泵可以极高的输出压力下输送除水之外的其它粘稠介质，因此可以实现污水及粘稠介质的远距离输送;所述电机设置在筒体上腔体，通过传动轴和立管与水泵相连接;所述液位检测仪设置在上腔体，用于检测筒体下腔体的液位;所述控制箱设置在筒体的上腔体。通过将一体化泵站的电气设备和水泵分装在筒体的不同腔体做到了干、湿空间分离，从而显著改善了电气系统的工作环境，提高了泵站安装和维护效率。
权利要求书
1.一种新型的一体化压力污水泵站，其特征在于，包括：
筒体、筒盖，安装平台、电机、水泵、切割装置、立管、液位检测仪、控制箱、警报装置系统、排气管、入水口、出水口;
所述筒体由安装平台分割为上下两个腔体;
所述筒盖设置在筒体上部通过螺栓与筒体连接;
所述电机设置在筒体的上腔体内，通过立管与水泵连接;
所述的水泵位于筒体的下腔体，且位于筒体底部;
所述切割装置通过切刀罩与水泵连接;
所述液位检测仪设置在筒体的上腔体内;
所述控制箱设置在筒体的上腔体内，通过电源线及信号线与电机、液位监测仪、报警系统相连;
所述警报装置位于筒体外侧;
所述的排气管设置在筒体上腔体;
所述的入水口设置在筒体的下腔体;
所述出水口设置在筒体的上腔体。
2.根据权利要求1所述的一种新型的一体化压力污水泵站，其特征在于，所述筒体包括安装平台、入水口、排气管、观察孔;所述筒体为一次注塑成型。
3.根据权利要求2所述的一种新型的一体化压力污水泵站，其特征在于，所述安装平台为与筒体一次成型的支撑平台，将筒体分割成上下腔体。
4.根据权利要求1所述的一种新型的一体化压力污水泵站，其特征在于，所述电机的安装位置;所述电机通过支撑座安装在安装平台上。
5.根据权利要求1所述的一种新型的一体化压力污水泵站，其特征在于，所述水泵为螺杆泵包括定子、转子、密封罩;所述密封罩同内导管相连。
6.根据权利要求5所述的一种新型的一体化压力污水泵站，其特征在于，所述内导管一端与密封罩相连另一端通过手动阀与出水口相连。
7.根据权利要求1所述的一种新型的一体化压力污水泵站，其特征在于，所述水泵与电机的连接方式;所述电机通过立管与水泵相连。
8.根据权利要求1所述的一种新型的一体化压力污水泵站，其特征在于，所述切割装置包括：切刀罩、内切刀、外切刀。
9.根据权利要求8所述的一种新型的一体化压力污水泵站，其特征在于，所述的内切刀设置在转子末端，所述外切刀设置在切刀罩内侧。
10.根据权利要求1所述的一种新型的一体化压力污水泵站，其特征在于，所述液位监测仪设置在安装平台上。
11.根据权利要求1所述的一种新型的一体化压力污水泵站，其特征在于，所述筒体两侧有便于吊装的吊耳。
12.根据权利要求2所述的一种新型的一体化压力污水泵站，其特征在于，所述筒体顶部设置观察孔。
13.根据权利要求6所述的一种新型的一体化压力污水泵站，其特征在于，所述的出水口前端安装有手动阀。
说明书
一种新型的一体化压力污水泵站
技术领域
本发明涉及一种泵站，具体地说，涉及一种污水处理用的一体化泵站。
背景技术
随着我国经济发展水平的提高，人民对环境的要求也越来越高，相关法律法规对环境治理的要求也越来越高。我们日常生活中还是工业生产工程中，都会产生一定的三废污染，污水处理成为改善环境的重要一步。
在污水处理过程中，首先要将污水收集到污水处理厂，再在污水处理厂里对污水进行处理。这时候就需要将该地区的污水收集起来，利用泵站将污水进行二次输送，目前比较常用的方法就是用一体化泵站将污水输送到城市主管网中，传统的一体化泵站，水泵及其驱动系统大都安装在污水液面之下，因此水泵事故率很高，并且维修环境恶劣。
传统的污水处理泵站不具备对污水杂质的切削研磨功能，极易造成污水泵的阻塞。同时，传统一体化泵站的污水泵大都为离心泵，因此输出压力比较低，不能实现污水的远距离输送必须借助污水管网，对于远离城市主管网的农村、城镇、旅游景点等的污水输送需要建设的污水管网，投资较大。再者，传统的一体化泵站，在泵站自身的组装过程中，由于泵站本身相对复杂，因此，组装成本比较高。
实用新型内容

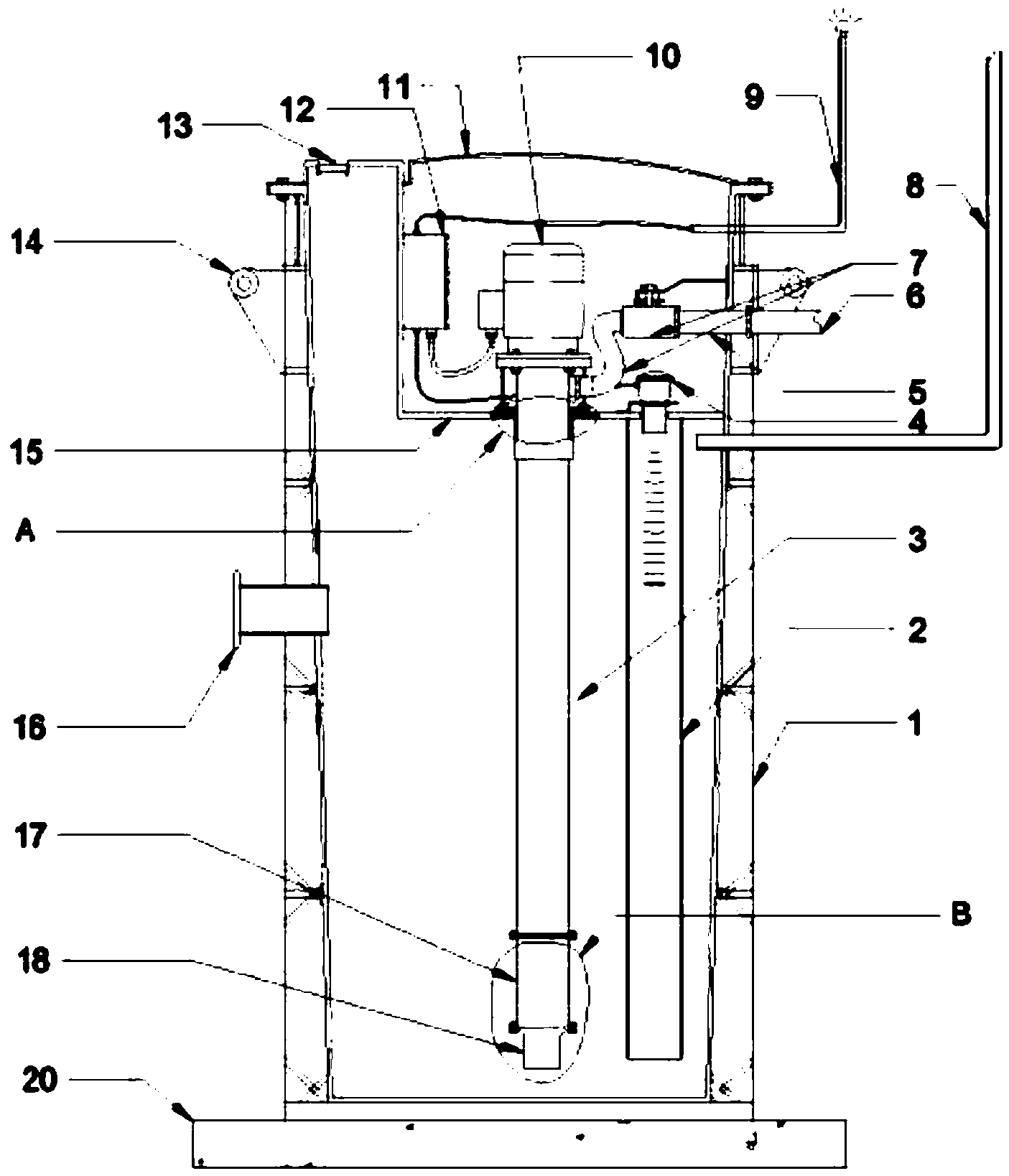

为解决现有一体化污水泵站设备工作环境恶劣，维修成本高的问题，同时，为了解决污水泵站不能实现远距离输送的问题，本实用新型公开了一种新型的一体化压力污水泵站，其主体结构包括：
筒体、筒盖，安装平台、电机、水泵、切割装置、立管、液位检测仪、控制箱、警报装置系统、排气管、入水口、出水口;
所述筒体内间隔设有上腔体和下腔体。作为上述技术方案的进一步改进，筒体上下腔体通过与筒体一体成型的安装平台分割开来。更进一步地，上腔体设置有出水口和排气口，下腔体设置有入水口。
所述桶盖设置在筒体顶部，作为一种优选，通过螺栓与筒体相连。
所述电机设置在筒体的上腔体。所述电机通过支撑座安装固定在安装平台上。
所述水泵设置在筒体的下腔体且靠近筒体底部位置，通过传动轴及立管与电机相连。作为上述方案的进一步改进，水泵为螺杆泵，其结构包括：定子、转子、密封罩、传动轴、传动轴支撑、轴承和密封环。所述的密封罩与内导管相连，内导管通过出水软管以及手动控制阀与出水口相连接。
所述立管设置在筒体的下腔体。
所述液位检测仪设置在筒体的上腔体，通过数据线与控制箱相连。
所述控制箱设置在筒体的上腔体与外部电源相连。
所述警报装置设置在筒体外侧，通过数据线与控制箱相连。
所述切割装置通过螺杆端与水泵相连，作为一种优选，切割装置由：刀罩、外刀片、内切刀组成。
本实用新型的有益效果是：
通过筒体被分成上、下腔体从而实现了一体化泵站操作空间的干湿分离，从而显著改善了设备的运转环境，同时也显著提高了泵站日常维护和维修的环境。
通过采用螺杆泵实现了污水以及粘稠介质的高压输送，显著改善了污水的输送距离，同时也显著降低了安装地点的位置选择对一体化泵站输送能力的限制。
通过在水泵上安装切割装置显著提高了一体化泵站对大块污染物的处理能力，同时也优化了水泵内部结构的工作环境，显著提高了水泵的工作寿命。
