申请日2018.01.08
公开(公告)日2018.07.24
IPC分类号C02F9/12; C02F1/48; C02F1/52
摘要

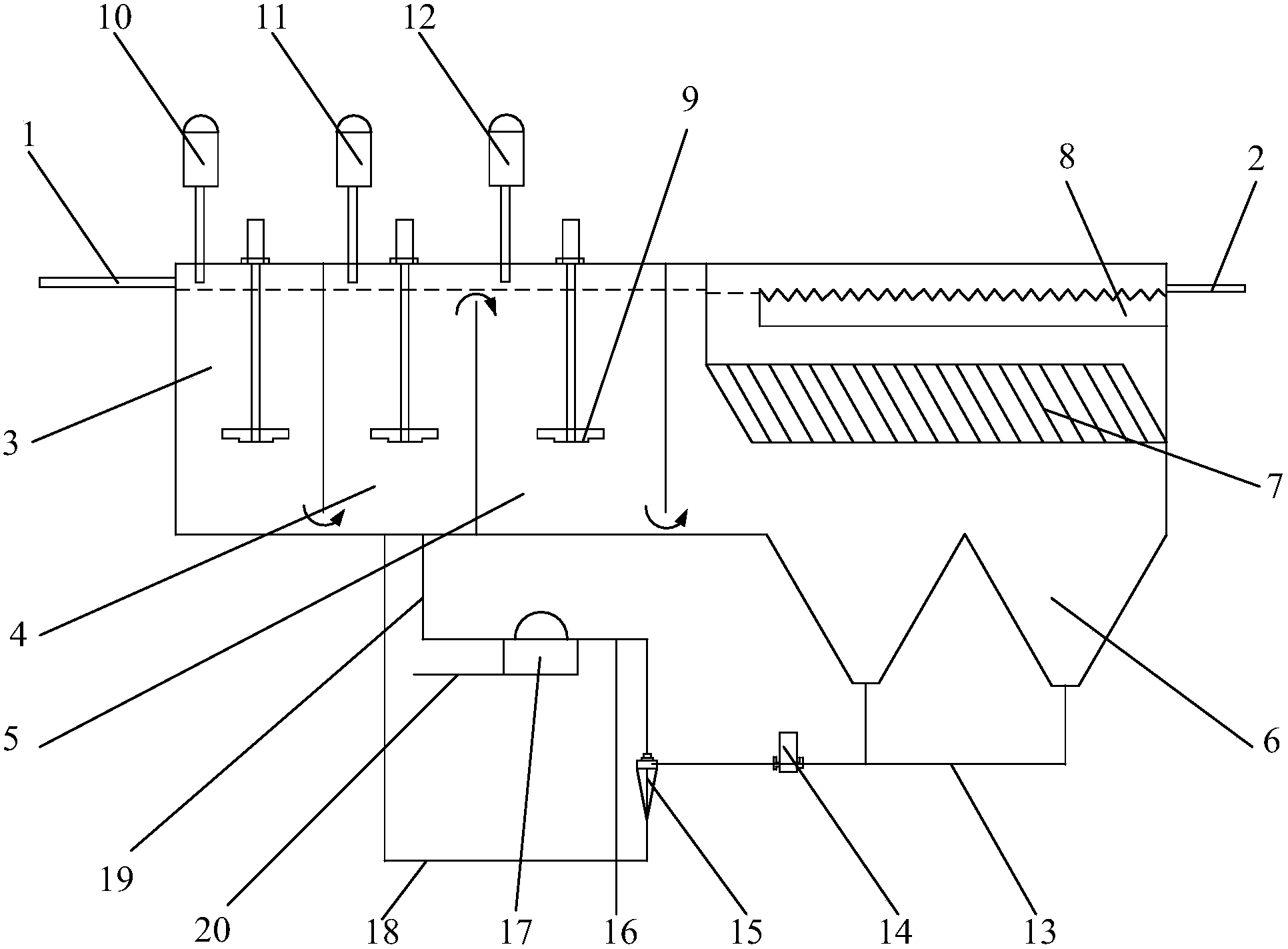

本实用新型公开了一种加磁絮凝澄清污水处理装置，包括污水处理池，污水处理池包括从左到右依次设置的混凝反应池、加磁池、絮凝反应池和沉淀池，混凝反应池、加磁池、絮凝反应池和沉淀池彼此之间上下交错联通形成S型通路;混凝池与进水管联通，沉淀池分别与出水管、第一混合污泥管联通;混凝剂储罐、磁粉储罐和絮凝剂储罐，混凝剂储罐、磁粉储罐和絮凝剂储罐设置在污水处理池上方，并与混凝反应池、加磁池和絮凝反应池一一对应联通;旋流器，旋流器设置在第一混合污泥管上，用于初步分离磁粉和污泥。通过上述装置，在絮凝污水处理中投加可回收磁粉，提高混凝絮体的比重，从而大大提高污泥沉降速度和出水效果，同时减少了混凝剂和絮凝剂的投加量。
权利要求书
1.一种加磁絮凝澄清污水处理装置，其特征在于，包括：
污水处理池，所述污水处理池包括从左到右依次设置的混凝反应池、加磁池、絮凝反应池和沉淀池，所述混凝反应池、加磁池、絮凝反应池和沉淀池彼此之间上下交错联通形成S型通路;所述混凝池与进水管联通，所述沉淀池分别与出水管、第一混合污泥管联通;
混凝剂储罐、磁粉储罐和絮凝剂储罐，所述混凝剂储罐、所述磁粉储罐和所述絮凝剂储罐设置在所述污水处理池上方，并与所述混凝反应池、加磁池和絮凝反应池一一对应联通;
旋流器，所述旋流器设置在所述第一混合污泥管上，用于初步分离磁粉和污泥。
2.根据权利要求1所述的加磁絮凝澄清污水处理装置，其特征在于，所述沉淀池的中部布设有多个斜管，所述出水管连接在所述斜管上方的沉淀池壁上，所述第一混合污泥管连接在所述斜管下方的沉淀池壁上。
3.根据权利要求1或2所述的加磁絮凝澄清污水处理装置，其特征在于，所述沉淀池底部还设有多个污泥斗，所述污泥斗呈锥形设置，所述第一混合污泥管分别与多个所述污泥斗的底部连接，用于集中收集污泥。
4.根据权利要求1或2所述加磁絮凝澄清污水处理装置，其特征在于，还包括三个搅拌器，三个所述搅拌器分别安装在所述污水处理池上，并与所述混凝反应池、加磁池、絮凝反应池一一对应设置，分别用作混凝搅拌器、磁粉搅拌器和絮凝搅拌器。
5.根据权利要求1或2所述的加磁絮凝澄清污水处理装置，其特征在于，还包括第一磁粉回流管和第二混合污泥管，所述第一磁粉回流管和所述第二混合污泥管的一端分别与所述旋流器的磁粉分离端及污泥分离端一一对应连接，所述第一磁粉回流管的另一端与所述加磁池联通。
6.根据权利要求5所述的加磁絮凝澄清污水处理装置，其特征在于，还包括磁鼓，所述磁鼓连接在所述第二混合污泥管的另一端，用于再次分离磁粉和污泥。
7.根据权利要求6所述的加磁絮凝澄清污水处理装置，其特征在于，还包括第二磁粉回流管和污泥管，所述第二磁粉回流管和所述污泥管的一端分别与所述磁鼓的磁粉分离端和污泥分离端一一对应连接，所述第二磁粉回流管的另一端与所述加磁池联通。
8.根据权利要求1或2所述的加磁絮凝澄清污水处理装置，其特征在于，还包括污泥泵，所述污泥泵连接在所述第一混合污泥管上，用于为所述第一混合污泥管中污泥流通提供动力。
9.根据权利要求1或2所述的加磁絮凝澄清污水处理装置，其特征在于，还包括三角集水堰槽，所述三角集水堰槽设置在沉淀池的上方，所述进水管与所述三角集水堰槽联通。
10.根据权利要求2所述的加磁絮凝澄清污水处理装置，其特征在于，所述斜管的直径为25-35mm。
说明书
一种加磁絮凝澄清污水处理装置
技术领域
本实用新型属于水处理技术领域，尤其涉及一种加磁絮凝澄清污水处理装置。
背景技术
在城镇和农村污水处理，及石油、化工、造纸、皮革、印染、食品加工等工业废水处理中，需要投资少、高效能、运营成本低、易操作的工艺技术和设施。絮凝沉淀澄清是一种利用物理和化学原理处理污水的方式，因工艺流程简单、运行操作容易、在污水处理行业中得到广泛的应用。通过向污水中投加混凝剂和絮凝剂，水中的悬浮物和部分溶解性污染物以絮凝沉淀的方式得以分离和去除。
但是传统的絮凝澄清设备在混凝絮凝澄清过程中，存在着药剂用量大，运营成本高，沉降速度慢，水力停留时间长，设施占地面积大，投资成本高等缺点。
因此，针对以上不足，本实用新型提供了一种加磁絮凝澄清污水处理装置。
实用新型内容
本实用新型的目的在于提供一种加磁絮凝澄清污水处理装置，以解决现有技术中污水处理设施的药剂用量大、沉降速度慢、水力停留时间长的问题。
本实用新型提供了下述方案：
一种加磁絮凝澄清污水处理装置，包括：污水处理池，所述污水处理池包括从左到右依次设置的混凝反应池、加磁池、絮凝反应池和沉淀池，所述混凝反应池、加磁池、絮凝反应池和沉淀池彼此之间上下交错联通形成S型通路;所述混凝池与进水管联通，所述沉淀池分别与出水管、第一混合污泥管联通;混凝剂储罐、磁粉储罐和絮凝剂储罐，所述混凝剂储罐、所述磁粉储罐和所述絮凝剂储罐设置在所述污水处理池上方，并与所述混凝反应池、加磁池和絮凝反应池一一对应联通;旋流器，所述旋流器设置在所述第一混合污泥管上，用于初步分离磁粉和污泥。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，所述沉淀池的中部布设有多个斜管，所述出水管连接在所述斜管上方的沉淀池壁上，所述第一混合污泥管连接在所述斜管下方的沉淀池壁上。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，所述沉淀池底部还设有多个污泥斗，所述污泥斗呈锥形设置，所述第一混合污泥管分别与多个所述污泥斗的底部连接，用于集中收集污泥。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，还包括三个搅拌器，三个所述搅拌器分别安装在所述污水处理池上，并与所述混凝反应池、加磁池、絮凝反应池一一对应设置，分别用作混凝搅拌器、磁粉搅拌器和絮凝搅拌器。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，还包括第一磁粉回流管和第二混合污泥管，所述第一磁粉回流管和所述第二混合污泥管的一端分别与所述旋流器的磁粉分离端及污泥分离端一一对应连接，所述第一磁粉回流管的另一端与所述加磁池联通。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，还包括磁鼓，所述磁鼓连接在所述第二混合污泥管的另一端，用于再次分离磁粉和污泥。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，还包括第二磁粉回流管和污泥管，所述第二磁粉回流管和所述污泥管的一端分别与所述磁鼓的磁粉分离端和污泥分离端一一对应连接，所述第二磁粉回流管的另一端与所述加磁池联通。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，还包括污泥泵，所述污泥泵连接在所述第一混合污泥管上，用于为所述第一混合污泥管中污泥流通提供动力。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，还包括三角集水堰槽，所述三角集水堰槽设置在沉淀池的上方，所述进水管与所述三角集水堰槽联通。
如上所述的加磁絮凝澄清污水处理装置，进一步优选为，所述斜管的直径为25-35mm。
本实用新型公开了一种加磁絮凝澄清污水处理装置，其包括污水处理池，所述污水处理池包括从左到右依次设置的混凝反应池、加磁池、絮凝反应池和沉淀池，所述混凝反应池、加磁池、絮凝反应池和沉淀池彼此之间上下交错联通形成S型通路;所述混凝池与进水管联通，所述沉淀池分别与出水管、第一混合污泥管联通;混凝剂储罐、磁粉储罐和絮凝剂储罐，所述混凝剂储罐、所述磁粉储罐和所述絮凝剂储罐设置在所述污水处理池上方，并与所述混凝反应池、加磁池和絮凝反应池一一对应联通;旋流器，所述旋流器设置在所述第一混合污泥管上，用于初步分离磁粉和污泥。通过上述装置设置，在在化学絮凝反应的过程中投加高效可回收的磁粉，提高混凝絮体的比重，从而大大提高污泥沉降速度和出水效果，同时减少了混凝剂和絮凝剂的投加量，减小了占地面积。
