申请日2017.12.05
公开(公告)日2018.07.17
IPC分类号C02F1/461; C02F101/20
摘要
本实用新型公开了一种地热能供电处理废水中重金属离子的装置，包括地热供电装置、排水槽、设置在排水槽内壁上的阴电极、填充在排水槽内的砾石和贯穿砾石设置在排水槽内的阳电极，所述地热供电装置包括引流管、蒸汽机、发电机和桥式整流器，阴电极和阳电极分别连接桥式整流器的负极和正极，排水槽的表层种植挺水植物。本实用新型能够利用地热能供电，快速还原排水槽内流过废水中的重金属离子，占地空间小，成本低，边排放边处理。
权利要求书
1.一种地热能供电处理废水中重金属离子的装置，其特征在于：包括地热供电装置、排水槽、设置在排水槽内壁上的阴电极、填充在排水槽内的砾石和贯穿砾石设置在排水槽内的阳电极，所述地热供电装置包括引流管、蒸汽机、发电机和桥式整流器，阴电极和阳电极分别连接桥式整流器的负极和正极，排水槽的表层种植挺水植物。
2.根据权利要求1所述的地热能供电处理废水中重金属离子的装置，其特征在于：所述排水槽的横断面为半圆形或U形。
说明书
一种地热能供电处理废水中重金属离子的装置
技术领域
本实用新型涉及废水 处理装置，尤其涉及一种地热能供电处理废水中重金属离子的装置。
背景技术
工厂排出废水中含有大量重金属离子，对人们的环境和身体均有巨大危害，所以排放前需要建立废水处理池及相关设备，将重金属离子处理后再排放，废水处理池及相关设备不仅耗资巨大，而且占用较大空间。
实用新型内容
本实用新型要解决的技术问题是提供一种地热能供电处理废水中重金属离子的装置，能够利用地热能供电，快速还原排水槽内流过废水中的重金属离子，边排放边处理，占地空间小，成本低。

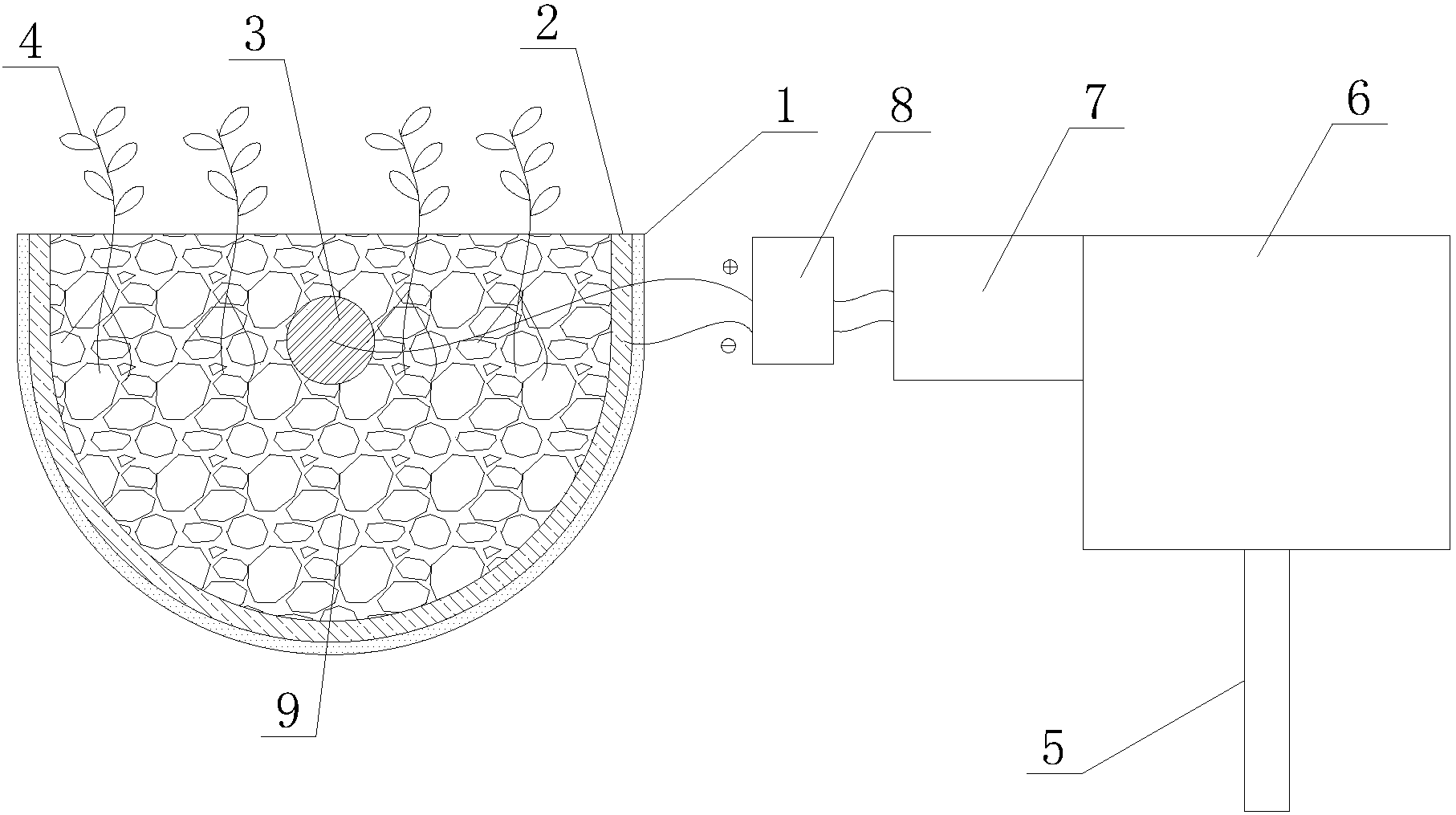

为了实现上述目的，本实用新型所采取的技术方案是：一种地热能供电处理废水中重金属离子的装置，包括地热供电装置、排水槽、设置在排水槽内壁上的阴电极、填充在排水槽内的砾石和贯穿砾石设置在排水槽内的阳电极，所述地热供电装置包括引流管、蒸汽机、发电机和桥式整流器，阴电极和阳电极分别连接桥式整流器的负极和正极，排水槽的表层种植挺水植物。
作为本实用新型的一种优选技术方案，所述排水槽的横断面为半圆形或U形。
采用上述技术方案所产生的有益效果在于：本实用新型能够利用地热能供电，快速还原排水槽内流过废水中的重金属离子，边排放边处理，占地空间小，成本低。
