申请日2018.07.13
公开(公告)日2019.03.29
IPC分类号C02F9/02; C02F9/04
摘要
本实用新型涉及一种工业循环冷却水的排污废水回收系统，包括用于储存排污废水的原水箱，所述原水箱的出水口通过管道连接有原水泵，所述原水泵的后方，沿水流方向安装有至少一组过滤器组件，所述过滤器的后方通过超滤膜组件与超滤水箱连接，所述超滤水箱的出水口通过管道沿水流方向依次连接高压泵、反渗透水处理设备后至产水箱进水口，所述产水箱的出水口经产水泵后将处理完毕的液体作为循环水系统的补水通过管道输送至循环系统。本实用新型可以大量减少废水的排放，系统产水含盐量优于自来水，作为循环水原水使用，也减少了自来水消耗量，并且运行成本较低，适用于具有常规循环水系统的工业类企业。
权利要求书
1.一种工业循环冷却水的排污废水回收系统，其特征在于：包括用于储存排污废水的原水箱，所述原水箱的出水口通过管道连接有原水泵，所述原水泵的后方，沿水流方向安装有至少一组过滤器组件，所述过滤器的后方通过超滤膜组件与超滤水箱连接，所述超滤水箱的出水口通过管道沿水流方向依次连接高压泵、反渗透水处理设备后至产水箱进水口，所述产水箱的出水口经产水泵后将处理完毕的液体作为循环水系统的补水通过管道输送至循环系统。
2.根据权利要求1所述的工业循环冷却水的排污废水回收系统，其特征在于：所述过滤器组件至少为三组，沿水流方向依次为石英砂过滤器、活性炭过滤器及袋式过滤器。
3.根据权利要求1所述的工业循环冷却水的排污废水回收系统，其特征在于：所述原水泵至高压泵之间的管路上设有至少一组辅助药剂加药装置。
4.根据权利要求1-3中的任意一项所述的工业循环冷却水的排污废水回收系统，其特征在于：所述原水泵至石英砂过滤器之间的管路上设有第一辅助药剂加药装置，所述活性炭过滤器至袋式过滤器之间的管路上设有第二辅助药剂加药装置，所述超滤水箱至高压泵的管路上设有第三辅助药剂加药装置。
5.根据权利要求4所述的工业循环冷却水的排污废水回收系统，其特征在于：所述第一辅助药剂为通用絮凝剂，第二辅助药剂为非氧化性杀菌剂;第三辅助药剂为专用酸化阻垢剂。
6.根据权利要求1所述的工业循环冷却水的排污废水回收系统，其特征在于：所述原水箱的进水口接入水源为市政自来水或优良水质的地下水的敞开式循环冷却水系统内产水。
说明书
一种工业循环冷却水的排污废水回收系统
技术领域
本实用新型涉及一种工业循环水处理系统，尤其是一种针对工业循环冷却水系统产生的排污废水进行回收利用的系统，属于工业循环水系统的节能技术领域。
背景技术
工业循环冷却水是指在工厂中，主要用来冷凝蒸汽，冷却产品或设备用的水。因为系统对水质有要求，所以水源一般来自水质较为优良的市政自来水或地下水等。
循环冷却水系统又分封闭式和敞开式两种。敞开式系统是目前应用最广、类型最多的一种冷却系统。它是以水冷却移走工艺介质或换热设备所散发的热量，然后利用热水和空气直接接触时将一部分热水蒸发出去，而使大部分热水得到冷却后，再循环使用。
在敞开式循环冷却水系统中，由于循环冷却水在循环过程中不断蒸发而浓缩导致水质恶化，不能达到冷却水水质标准，此时必须不断补充新鲜水并将盐分含量较高的浓水排放，使水中的含盐量维持在一定的浓度，以平衡水质。系统由专业的水处理厂家进行设计、施工和运行，根据补充水水质采用加酸、缓蚀阻垢剂、次氯酸钠等药剂控制循环水浓缩倍率在4-6倍。
循环冷却水系统的蒸发量和补水量按国家标准进行设计，但在实际使用中，各个企业都有差别，企业会总结出符合自身的经验数据。一般敞开式系统蒸发量≈循环量*1%，补充水量=蒸发量的1.5-2倍，排污量=补水量的25%-50%，例如循环量为5000m³/H的系统，补充水量约为75-100m³/H，排水量约为19-50m³/H，这是一个很大的消耗，甚至占到一个企业总用水量的90%以上。
如果能将排水部分回收，不但会减轻环境负担，对企业来讲，还将产生相当大的收益。
但相对于其他废水，循环水排污水具有如下显著特征：
1、高含盐量。由浓缩倍率可推出含盐量为原水的4-6倍，如果进水溶解总固体TDS为200mg/L，则排污水为800-1200 mg/L,电导率可达1600-2400μS/cm。
2、易结垢。总硬度可达800-1000 mg/L，并处于饱和状态，受外界因素如温度、PH值及浓度影响后，极易析出固体沉淀物质。
3、含有专用药剂。如缓释阻垢剂、防锈防腐剂、淤泥分散剂、杀菌剂等等。PH一般为8-9，偏碱性。
4、高悬浮物。主要由水中的微生物菌落和分泌物、泥沙、粉尘等构成，浊度>15NTU，在淤泥分散剂的影响下，不易沉降。
5、含有细菌、藻类及其他微生物。因为循环水中溶有充足的氧气、合适的温度及富养条件，很适合微生物的生长繁殖，在定量杀菌剂的抑制下，繁殖速度有所延缓。
因此，如果要对排污水进行回收，则必须排除以上几个因素的影响，同时还要考虑占地、投资及运行成本。
实用新型内容
本实用新型的目的在于：针对上述现有技术存在的问题，提出一种工业循环冷却水的排污废水回收系统，可以大量减少废水的排放，系统产水含盐量优于自来水，作为循环水原水使用，也减少了自来水消耗量，并且运行成本较低，适用于具有常规循环水系统的工业类企业。

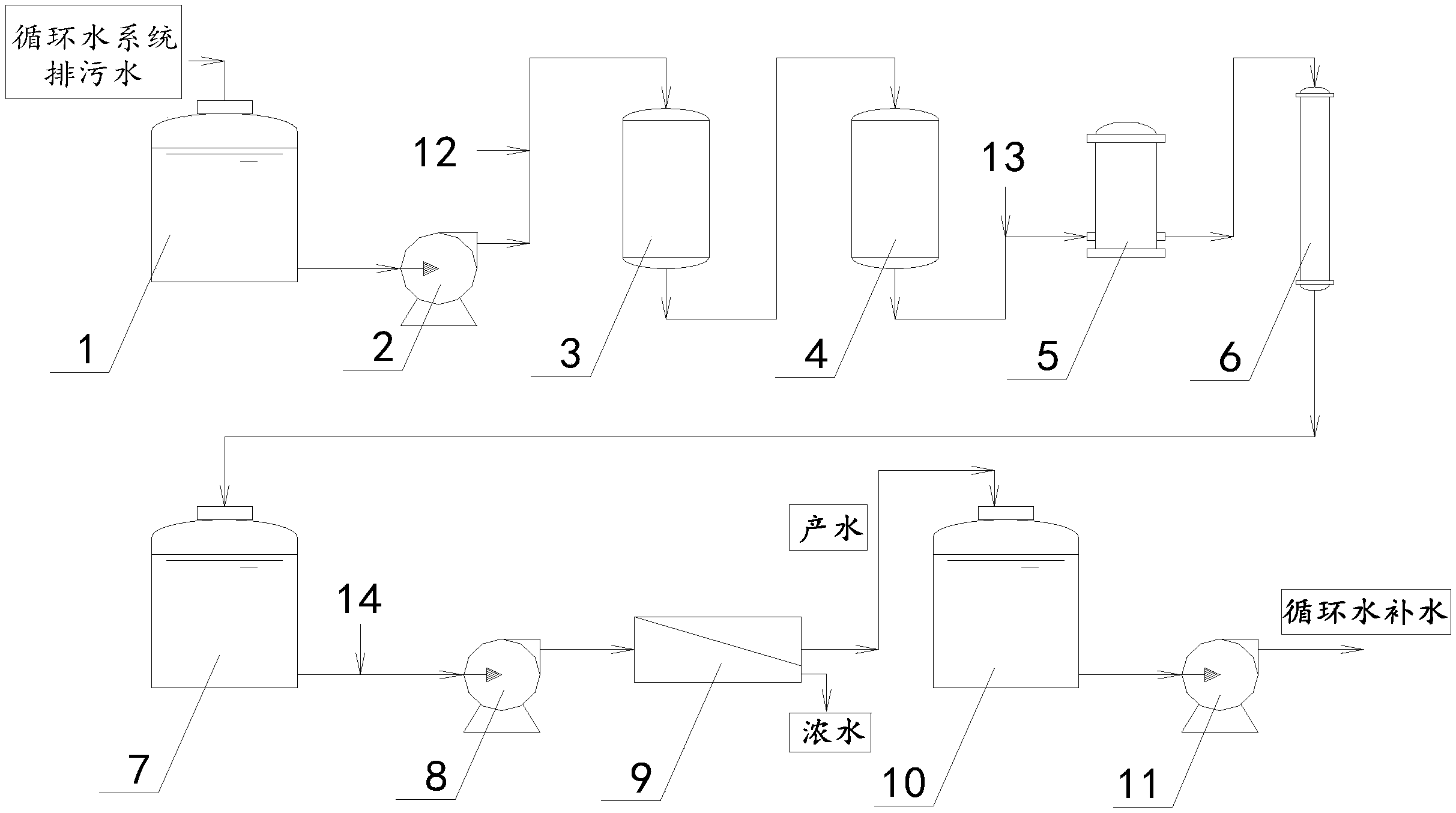

为了达到以上目的，本实用新型提供的一种工业循环冷却水的排污废水回收系统，包括用于储存排污废水的原水箱，所述原水箱的出水口通过管道连接有原水泵，所述原水泵的后方，沿水流方向安装有至少一组过滤器组件，所述过滤器的后方通过超滤膜组件与超滤水箱连接，所述超滤水箱的出水口通过管道沿水流方向依次连接高压泵、反渗透水处理设备后至产水箱进水口，所述产水箱的出水口经产水泵后将处理完毕的液体作为循环水系统的补水通过管道输送至循环系统。
进一步的，所述过滤器组件至少为三组，沿水流方向依次为石英砂过滤器、活性炭过滤器及袋式过滤器。
进一步的，所述原水泵至高压泵之间的管路上设有至少一组辅助药剂加药装置。
进一步的，所述原水泵至石英砂过滤器之间的管路上设有第一辅助药剂加药装置，所述活性炭过滤器至袋式过滤器之间的管路上设有第二辅助药剂加药装置，所述超滤水箱至高压泵的管路上设有第三辅助药剂加药装置。
进一步的，所述第一辅助药剂为通用絮凝剂，第二辅助药剂为非氧化性杀菌剂;第三辅助药剂为专用酸化阻垢剂。
进一步的，所述原水箱的进水口接入水源为市政自来水或优良水质的地下水的敞开式循环冷却水系统内产水。
本实用新型的有益效果如下：
1.适用于水源为市政自来水或优良水质的地下水的敞开式循环冷却水系统，可作为附属设施对排污水进行回收处理。
2.产水水质好，脱盐率>97%，电导率、浊度等指标明显优于市政自来水，可以直接作为循环水系统的补水，甚至可直接用于部分产品的生产。
3.高回收率，根据排污水质，可达50%-75%。
4.较低能耗，无需碱、工业盐作为再生药剂，无二次污染。
5.自动运行，只需进行日常巡检及补充运行药剂。
