申请日2018.07.13
公开(公告)日2019.03.08
IPC分类号B02C17/10; B02C21/02; B02C18/14
摘要
本实用新型公开了一种糯米废水生产复合微生物菌剂的球磨粉碎装置，包括底座和转轴，底座的顶部依次焊接有支撑柱和输出端朝上的第二驱动电机，底座上开设有圆形的安装孔，安装孔位于支撑柱和第二驱动电机之间，安装孔内转动套接有出料管，出料管贯穿底座，出料管的顶部固定有圆形的球磨箱，支撑柱的顶部焊接有顶板，顶板的底部依次垂直焊接有第一固定柱和第二固定柱，第一固定柱的底部固定有矩形的切割箱，第二固定柱的底部固定有水平设置的第一驱动电机，切割箱的两个对称设置的侧壁上均开设有圆形孔，转轴转动套接在两个圆形孔内，转轴的一端延伸出切割箱。本实用新型球磨粉碎的速率较高，工作效率较高。
权利要求书

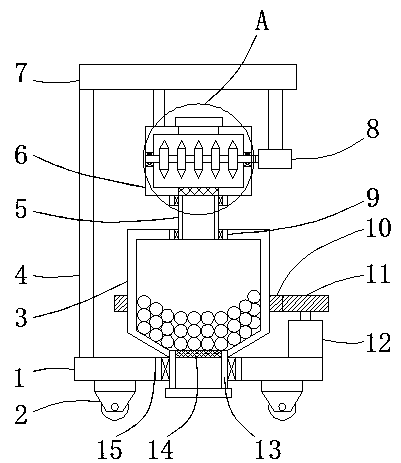

1.一种糯米废水生产复合微生物菌剂的球磨粉碎装置，包括底座(1)和转轴(17)，其特征在于，所述底座(1)的顶部依次焊接有支撑柱(4)和输出端朝上的第二驱动电机(12)，所述底座(1)上开设有圆形的安装孔，安装孔位于支撑柱(4)和第二驱动电机(12)之间，安装孔内转动套接有出料管(13)，出料管(13)贯穿底座(1)，所述出料管(13)的顶部固定有圆形的球磨箱(3)，所述支撑柱(4)的顶部焊接有顶板(7)，所述顶板(7)的底部依次垂直焊接有第一固定柱和第二固定柱，第一固定柱的底部固定有矩形的切割箱(6)，第二固定柱的底部固定有水平设置的第一驱动电机(8)，切割箱(6)的两个对称设置的侧壁上均开设有圆形孔，所述转轴(17)转动套接在两个圆形孔内，所述转轴(17)的一端延伸出切割箱(6)，转轴(17)延伸出切割箱(6)的一端与第一驱动电机(8)的输出端焊接，所述转轴(17)位于切割箱(6)内部的外圈固定套接有间距相同的切割轮(18)，切割轮(18)的外圈设置有锯齿，所述切割箱(6)的底壁上开设有圆形的第一出料孔，第一出料孔内固定有第二过滤网(19)，所述切割箱(6)的外底壁上焊接有第三轴承套(16)，第三轴承套(16)的内圈转动套接有连接管(5)，所述球磨箱(3)的顶壁上开设有圆形的进料孔，所述连接管(5)的底端转动套接在进料孔内。
2.根据权利要求1所述的一种糯米废水生产复合微生物菌剂的球磨粉碎装置，其特征在于，所述底座(1)上的安装孔内固定套接有第二轴承套(15)，第二轴承套(15)的内圈固定套接有第二轴承，所述出料管(13)固定套接在第二轴承的内圈，所述球磨箱(3)的底壁上开设有圆形的第二出料孔，出料管(13)固定套接在第二出料孔内，所述出料管(13)的内圈固定有第一过滤网(14)。
3.根据权利要求1所述的一种糯米废水生产复合微生物菌剂的球磨粉碎装置，其特征在于，所述球磨箱(3)的内部装填有钢球，所述底座(1)的底部固定有四个万向轮(2)。
4.根据权利要求1所述的一种糯米废水生产复合微生物菌剂的球磨粉碎装置，其特征在于，所述球磨箱(3)顶壁上的进料孔内固定套接有第一轴承套(9)，第一轴承套(9)的内圈固定套接有第一轴承，所述连接管(5)固定套接在第一轴承的内圈，所述第三轴承套(16)的内圈固定套接有第三轴承，所述连接管(5)固定套接在第三轴承的内圈，连接管(5)的顶端与第二过滤网(19)的底部接触。
5.根据权利要求1所述的一种糯米废水生产复合微生物菌剂的球磨粉碎装置，其特征在于，所述第二驱动电机(12)的输出端焊接有齿轮(11)，所述球磨箱(3)的外圈固定套设有齿圈(10)，所述齿轮(11)与齿圈(10)啮合连接。
说明书
一种糯米废水生产复合微生物菌剂的球磨粉碎装置
技术领域
本实用新型涉及球磨粉碎机构技术领域，尤其涉及一种糯米废水生产复合微生物菌剂的球磨粉碎装置。
背景技术
糯米废水生产复合微生物菌剂的加工过程中，一般需要使用球磨粉碎装置将其粉碎成粉料。现有的糯米废水生产复合微生物菌剂的球磨粉碎装置直接对复合微生物菌剂进行球磨，复合微生物菌剂的直径较大，增大了球磨粉碎的难度，导致球磨粉碎的速率较低，工作效率较低。
实用新型内容
本实用新型的目的是为了解决现有的糯米废水生产复合微生物菌剂的球磨粉碎装置直接对复合微生物菌剂进行球磨，复合微生物菌剂的直径较大，增大了球磨粉碎的难度，导致球磨粉碎的速率较低，工作效率较低的问题，而提出的一种糯米废水生产复合微生物菌剂的球磨粉碎装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种糯米废水生产复合微生物菌剂的球磨粉碎装置，包括底座和转轴，所述底座的顶部依次焊接有支撑柱和输出端朝上的第二驱动电机，所述底座上开设有圆形的安装孔，安装孔位于支撑柱和第二驱动电机之间，安装孔内转动套接有出料管，出料管贯穿底座，所述出料管的顶部固定有圆形的球磨箱，所述支撑柱的顶部焊接有顶板，所述顶板的底部依次垂直焊接有第一固定柱和第二固定柱，第一固定柱的底部固定有矩形的切割箱，第二固定柱的底部固定有水平设置的第一驱动电机，切割箱的两个对称设置的侧壁上均开设有圆形孔，所述转轴转动套接在两个圆形孔内，所述转轴的一端延伸出切割箱，转轴延伸出切割箱的一端与第一驱动电机的输出端焊接，所述转轴位于切割箱内部的外圈固定套接有间距相同的切割轮，切割轮的外圈设置有锯齿，所述切割箱的底壁上开设有圆形的第一出料孔，第一出料孔内固定有第二过滤网，所述切割箱的外底壁上焊接有第三轴承套，第三轴承套的内圈转动套接有连接管，所述球磨箱的顶壁上开设有圆形的进料孔，所述连接管的底端转动套接在进料孔内。
优选的，所述底座上的安装孔内固定套接有第二轴承套，第二轴承套的内圈固定套接有第二轴承，所述出料管固定套接在第二轴承的内圈，所述球磨箱的底壁上开设有圆形的第二出料孔，出料管固定套接在第二出料孔内，所述出料管的内圈固定有第一过滤网。
优选的，所述球磨箱的内部装填有钢球，所述底座的底部固定有四个万向轮。
优选的，所述球磨箱顶壁上的进料孔内固定套接有第一轴承套，第一轴承套的内圈固定套接有第一轴承，所述连接管固定套接在第一轴承的内圈，所述第三轴承套的内圈固定套接有第三轴承，所述连接管固定套接在第三轴承的内圈，连接管的顶端与第二过滤网的底部接触。
优选的，所述第二驱动电机的输出端焊接有齿轮，所述球磨箱的外圈固定套设有齿圈，所述齿轮与齿圈啮合连接。
本实用新型的有益效果是：通过第一驱动电机的运转带动切割轮转动，将复合微生物菌剂切割成碎料，再通过连接管将复合微生物菌剂碎料传输进球磨箱，通过第二驱动电机的运转带动球磨箱转动，对合微生物菌剂碎料进行球磨粉碎，减小了球磨粉碎的难度，本实用新型球磨粉碎的速率较高，工作效率较高。
