申请日2018.07.13
公开(公告)日2019.03.08
IPC分类号E21F16/00
摘要
本实用新型公开了一种矿山井下防堵塞式污水直接排出装置，包括水箱、泄水管进水接头Ⅰ、泄水管进水接头Ⅱ、污水出水接头、支撑腿，所述水箱底部设置支撑腿，所述水箱上部设置泄水管进水接头Ⅰ、泄水管进水接头Ⅱ，所述水箱一侧设置污水出水接头，所述泄水管进水接头Ⅰ、泄水管进水接头Ⅱ分别与泄水钻孔泄水管螺栓连接，所述污水出水接头与1000m中段中央水仓连接，所述所述水箱一侧设置增压风管、增压水管，所述增压风管通过阀门与高压供风设备连接，所述增压水管通过阀门与供水设备连接。
权利要求书

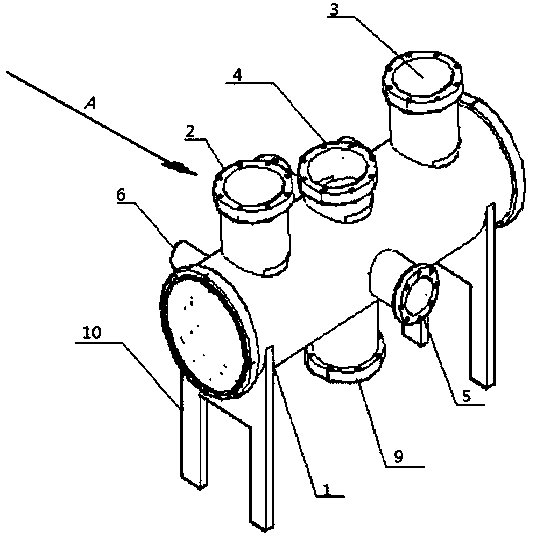

1.一种矿山井下防堵塞式污水直接排出装置，其特征在于：包括水箱(1)、泄水管进水接头Ⅰ(2)、泄水管进水接头Ⅱ(3)、污水出水接头(5)、支撑腿(10)，所述水箱(1)底部设置支撑腿(10)，所述水箱(1)上部设置泄水管进水接头Ⅰ(2)、泄水管进水接头Ⅱ(3)，所述水箱(1)一侧设置污水出水接头(5)，所述泄水管进水接头Ⅰ(2)、泄水管进水接头Ⅱ(3)分别与泄水钻孔泄水管螺栓连接，所述污水出水接头(5)与1000m中段中央水仓连接。
2.根据权利要求1所述的一种矿山井下防堵塞式污水直接排出装置，其特征在于：所述水箱(1)一侧设置增压风管(6)、增压水管(7)，所述增压风管(6)通过阀门与高压供风设备连接，所述增压水管(7)通过阀门与供水设备连接。
3.根据权利要求2所述的一种矿山井下防堵塞式污水直接排出装置，其特征在于：所述水箱(1)一侧设置污水进水接头(8)，所述污水进水接头(8)与巷道临时排污管螺栓连接。
4.根据权利要求3所述的一种矿山井下防堵塞式污水直接排出装置，其特征在于：所述水箱(1)底部设置水箱底部排空管(9)，所述水箱底部排空管(9)上安装有闸阀。
5.根据权利要求4所述的一种矿山井下防堵塞式污水直接排出装置，其特征在于：所述水箱(1)上部设置观察孔(4)。
6.根据权利要求5所述的一种矿山井下防堵塞式污水直接排出装置，其特征在于：所述观察孔(4)上加装活动透明盖板用螺栓密封连接。
7.根据权利要求6所述的一种矿山井下防堵塞式污水直接排出装置，其特征在于：所述泄水管进水接头Ⅰ(2)、泄水管进水接头Ⅱ(3)、观察孔(4)、污水出水接头(5)和污水进水接头(8)均是由流体管和流体管上端焊接法兰组合而成。
8.根据权利要求7所述的一种矿山井下防堵塞式污水直接排出装置，其特征在于：所述水箱(1)两端焊接法兰，加装密封挡板封堵。
说明书
一种矿山井下防堵塞式污水直接排出装置
技术领域
本实用新型涉及矿山井下污水处理设备技术领域，特别涉及一种矿山井下防堵塞式污水直接排出装置。
背景技术
井下1000m中段东部排污水仓，主要承担着来自1038m分段采掘工程产生的生产、生活污水的中转排出任务。设计有1#、2#两个储水池，1038m分段两条泄水管通过泄水钻孔分别直接伸入1#、2#储水池中。每个储水池中配置1台飞力耐磨排污泵、 1台搅拌器。搅拌器主要是将储水池中的污水搅拌起来，防止污水沉淀凝结，污水通过飞力耐磨排污泵及管道排往1000m中央水仓(水泵房)。
随着井下采掘重心的逐步下移，井下1000m中段地压较大，造成1000m中段东部排污水仓硐室变形，致使1#、2#储水池防水层多处开裂并沿岩隙向其下部978m分段大面积渗水;排污水仓硐室配套的电控系统故障频繁发生，造成飞力耐磨排污泵、搅拌器配套电机定子线圈匝间短路的设备事故发生;污水不能及时排出流入到主巷道产生泥浆造成现场工业污染;两条泄水管一旦停用时间较长，就会因泄水管储存的污水中所含杂物积淀较多而凝固、堵管，造成泻水管报废;水仓硐室变形所产生的返修费用及储水池清泥的材料及人工费用较高，增加了工区成本费用压力。
实用新型内容
本实用新型提供了一种矿山井下防堵塞式污水直接排出装置，针对现行的1000m中段东部水仓排水效率不高，设备一次性投入大，水仓硐室返修和设备维护费用高，设备设施故障率高，设备运行过程中中间环节衔接不畅的问题。
为了实现上述目的，本实用新型的技术方案具体如下：
一种矿山井下防堵塞式污水直接排出装置，包括水箱、泄水管进水接头Ⅰ、泄水管进水接头Ⅱ、污水出水接头、支撑腿，所述水箱底部设置支撑腿，所述水箱上部设置泄水管进水接头Ⅰ、泄水管进水接头Ⅱ，所述水箱一侧设置污水出水接头，所述泄水管进水接头Ⅰ、泄水管进水接头Ⅱ分别与泄水钻孔泄水管螺栓连接，所述污水出水接头与1000m中段中央水仓连接。
所述所述水箱一侧设置增压风管、增压水管，所述增压风管通过阀门与高压供风设备连接，所述增压水管通过阀门与供水设备连接。
所述水箱一侧设置污水进水接头，所述污水进水接头与巷道临时排污管螺栓连接。
所述水箱底部设置水箱底部排空管，所述水箱底部排空管上安装有闸阀。
所述水箱上部设置观察孔。
所述观察孔上加装活动透明盖板用螺栓密封连接。
所述泄水管进水接头Ⅰ、泄水管进水接头Ⅱ、观察孔、污水出水接头和污水进水接头均是由流体管和流体管上端焊接法兰组合而成。
所述水箱两端焊接法兰，加装密封挡板封堵。
本实用新型的有益效果是：
(1)本实用新型将来自上游的污水通过此装置可以直接排往1000m中央水仓(水泵房)，避免泄水管因堵管而报废所产生的损失，还能够防止978m分段大面积渗水现象，节省建造井下1000m中段东部水仓储水池的工程费用;
(2)污水直接通过装置进入1000m中段中央水仓(水泵房)，节省2台飞力耐磨排污泵、 2台搅拌器等配套电控系统设备设施，降低了工区备件及设备维护费用，节省了每年因水仓硐室变形所产生的返修费用及储水池清泥的材料及人工费用，采用本装置以后，可以实现无人值守岗位，缓解岗位值班人员紧缺的压力;
(3)本装置具有强度高、耐磨、操作简单、使用方便、安全可靠的特点，适应矿山井下特殊环境的使用要求。
