申请日2018.07.12
公开(公告)日2019.04.16
IPC分类号C02F9/02
摘要

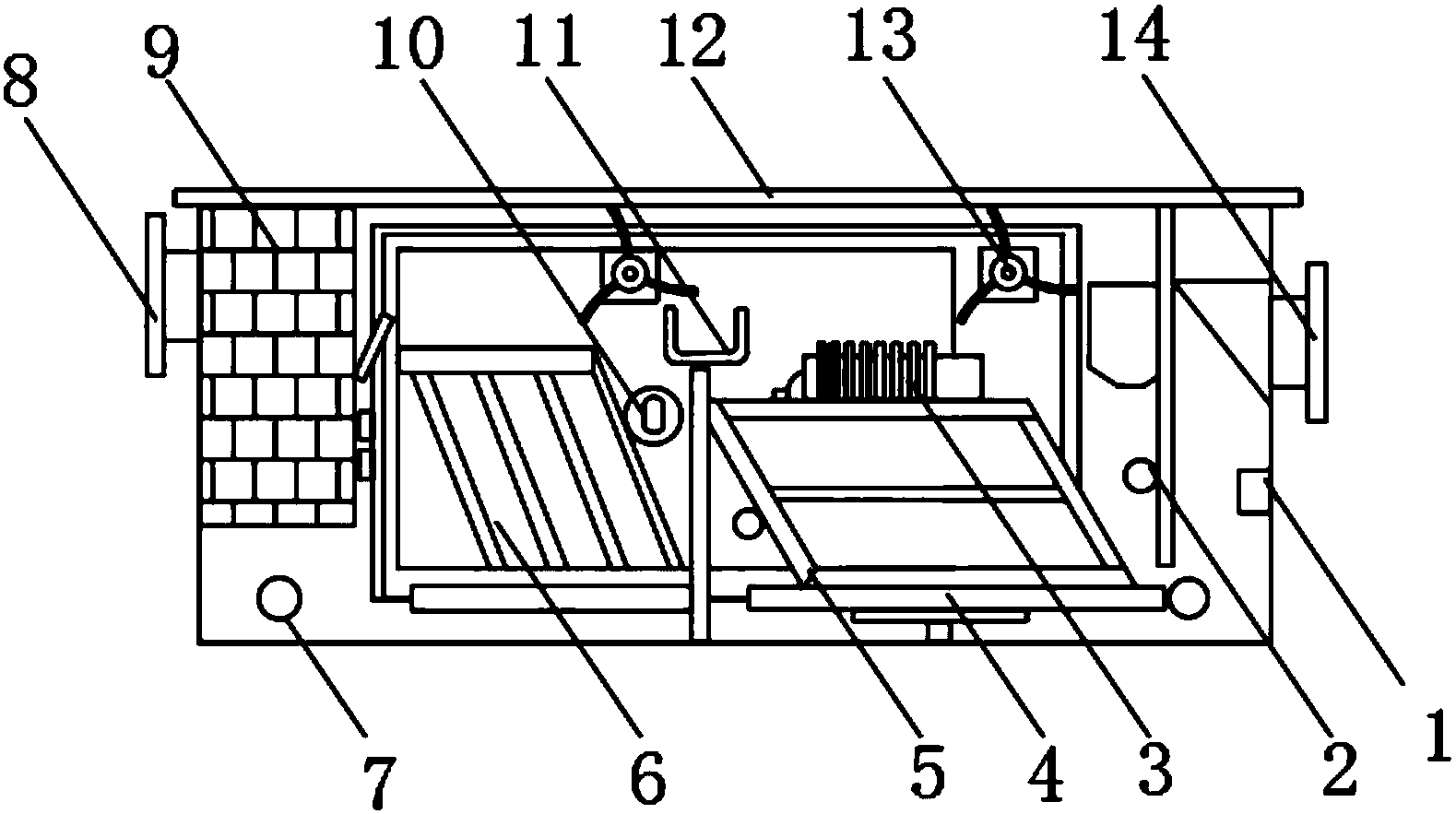

本实用新型公开了一种用于厨房的生活污水处理设备，包括外壳，所述外壳的前端外表面靠近中间的位置活动安装有拉环，且外壳的一侧外表面固定安装有进水口，所述外壳的另一侧外表面固定安装有出水口，且外壳的内部靠近一侧的位置固定安装有隔渣篮，所述隔渣篮的一侧外表面固定安装有斜板填料模块，且斜板填料模块的一侧设置有气浮模块，所述气浮模块的下端外表面固定安装有气浮发生器，所述气浮模块的上端外表面固定安装有气泵。本实用新型通过设置有一系列的结构使本装置在使用过程中能够将连接在进水口的水管固定的更加牢固、能够方便的将过滤掉的杂质取出进行清理以及能够方便的移动该生活污水处理设备，优化使用过程。
权利要求书
1.一种用于厨房的生活污水处理设备，包括外壳，其特征在于：所述外壳的前端外表面靠近中间的位置活动安装有拉环，且外壳的一侧外表面固定安装有进水口，所述外壳的另一侧外表面固定安装有出水口，且外壳的内部靠近一侧的位置固定安装有隔渣篮，所述隔渣篮的一侧外表面固定安装有斜板填料模块，且斜板填料模块的一侧设置有气浮模块，所述气浮模块的下端外表面固定安装有气浮发生器，所述气浮模块的上端外表面固定安装有气泵，所述斜板填料模块与气浮模块的中间位置固定安装有加热模块，所述外壳的前端外表面靠近下端的位置设置有排空阀，且外壳的前端外表面靠近一侧的位置设置有排油阀，所述出水口的下方设置有电源接口，所述外壳的内部靠近上方的位置固定安装有刮油模块，所述隔渣篮的内部活动安装有隔渣板，所述进水口的内部固定安装有收缩块。
2.根据权利要求1所述的一种用于厨房的生活污水处理设备，其特征在于：所述拉环与外壳的中间位置固定安装有连接块，且连接块的前端外表面靠近两侧的位置均固定安装有螺丝，所述进水口的内表面设置有螺纹。
3.根据权利要求1所述的一种用于厨房的生活污水处理设备，其特征在于：所述隔渣篮的外表面设置有第二孔洞，且隔渣篮的前端内表面与后端内表面均设置有滑槽，所述隔渣板的前端外表面与后端外表面均固定安装有滑块，且隔渣板的外表面设置有第一孔洞。
4.根据权利要求1所述的一种用于厨房的生活污水处理设备，其特征在于：所述电源接口的输出端电性连接气泵、气浮发生器、加热模块与刮油模块的输入端，所述斜板填料模块的倾斜角度为六十度。
5.根据权利要求1所述的一种用于厨房的生活污水处理设备，其特征在于：所述排空阀的数量为两组，且排空阀位于外壳的前端外表面两侧。
6.根据权利要求2所述的一种用于厨房的生活污水处理设备，其特征在于：所述刮油模块的数量为两组，所述螺丝的数量为两组。
说明书
一种用于厨房的生活污水处理设备
技术领域
本实用新型涉及生活污水处理设备技术领域，具体为一种用于厨房的生活污水处理设备。
背景技术
在人们的日常生活中，会产生较多的生活污水，尤其是厨房污水，这时就需要用生活污水处理设备来处理这些生活污水，但是现有的生活污水处理设备在污水进入内部的时候，水管有可能会从进水口中脱落，且不能够方便的将过滤出来的杂质方便的取出清理掉，还不能够方便的将该生活污水处理设备进行移动。
实用新型内容
本实用新型的目的在于提供一种用于厨房的生活污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于厨房的生活污水处理设备，包括外壳，所述外壳的前端外表面靠近中间的位置活动安装有拉环，且外壳的一侧外表面固定安装有进水口，所述外壳的另一侧外表面固定安装有出水口，且外壳的内部靠近一侧的位置固定安装有隔渣篮，所述隔渣篮的一侧外表面固定安装有斜板填料模块，且斜板填料模块的一侧设置有气浮模块，所述气浮模块的下端外表面固定安装有气浮发生器，所述气浮模块的上端外表面固定安装有气泵，所述斜板填料模块与气浮模块的中间位置固定安装有加热模块，所述外壳的前端外表面靠近下端的位置设置有排空阀，且外壳的前端外表面靠近一侧的位置设置有排油阀，所述出水口的下方设置有电源接口，所述外壳的内部靠近上方的位置固定安装有刮油模块，所述隔渣篮的内部活动安装有隔渣板，所述进水口的内部固定安装有收缩块。
优选的，所述拉环与外壳的中间位置固定安装有连接块，且连接块的前端外表面靠近两侧的位置均固定安装有螺丝，所述进水口的内表面设置有螺纹。
优选的，所述隔渣篮的外表面设置有第二孔洞，且隔渣篮的前端内表面与后端内表面均设置有滑槽，所述隔渣板的前端外表面与后端外表面均固定安装有滑块，且隔渣板的外表面设置有第一孔洞。
优选的，所述电源接口的输出端电性连接气泵、气浮发生器、加热模块与刮油模块的输入端，所述斜板填料模块的倾斜角度为六十度。
优选的，所述排空阀的数量为两组，且排空阀位于外壳的前端外表面两侧。
优选的，所述刮油模块的数量为两组，所述螺丝的数量为两组。
与现有技术相比，本实用新型的有益效果是：该用于厨房的生活污水处理设备，通过进水口的内部固定安装的收缩块，能够在水管通过螺纹安装在进水口内部后，通过收缩块能够让水管更加牢固，从而能够有效防止水管从进水口中脱落，通过隔渣篮的内部活动安装的隔渣板，因为滑块能够在滑槽内滑动，所以能够通过滑块与滑槽的相配合方便的将隔渣板取出，从而能够清理掉隔渣篮过滤出的杂质，通过外壳的前端外表面靠近中间的位置活动安装的拉环，能够在需要移动该生活污水处理设备的时候方便的进行移动，通过拉环与外壳的中间位置固定安装的连接块，能够将拉环固定住，能够通过且连接块的前端外表面靠近两侧的位置均固定安装的螺丝，将连接块固定在外壳的前端外表面，优化使用过程。
