乡镇污水处理用曝气技术

发布时间:2019-4-15 8:40:58

  申请日2017.12.11

  公开(公告)日2018.07.20

  IPC分类号C02F3/12

  摘要

  本实用新型公开了一种乡镇污水处理用曝气装置,包括曝气腔、电机、鼓风机、基座和转动杆;所述曝气腔上端设置有电机,电机的输出端与旋转轴固定连接,旋转轴上固定安装有偏心轮,偏心轮的下端设置有挤压板;所述挤压板下端对称安装有推动杆,推动杆贯穿曝气腔上壁且与活动板固定连接,活动板下端与转动杆转动连接;所述转动杆外侧套设有转动套筒,转动套筒左右两端对称设置有搅拌棒。本实用新型设计新颖,结构简单,通过设置的搅拌棒发生水平方向转动的同时又发生垂直方向上的摆动,从而增加了污水搅拌效果,提高了曝气效率,通过设置第一齿轮带动蛇形管转动,增加污水内的曝气范围,从而使曝气效果增加,实用性强,值得推广。




  权利要求书

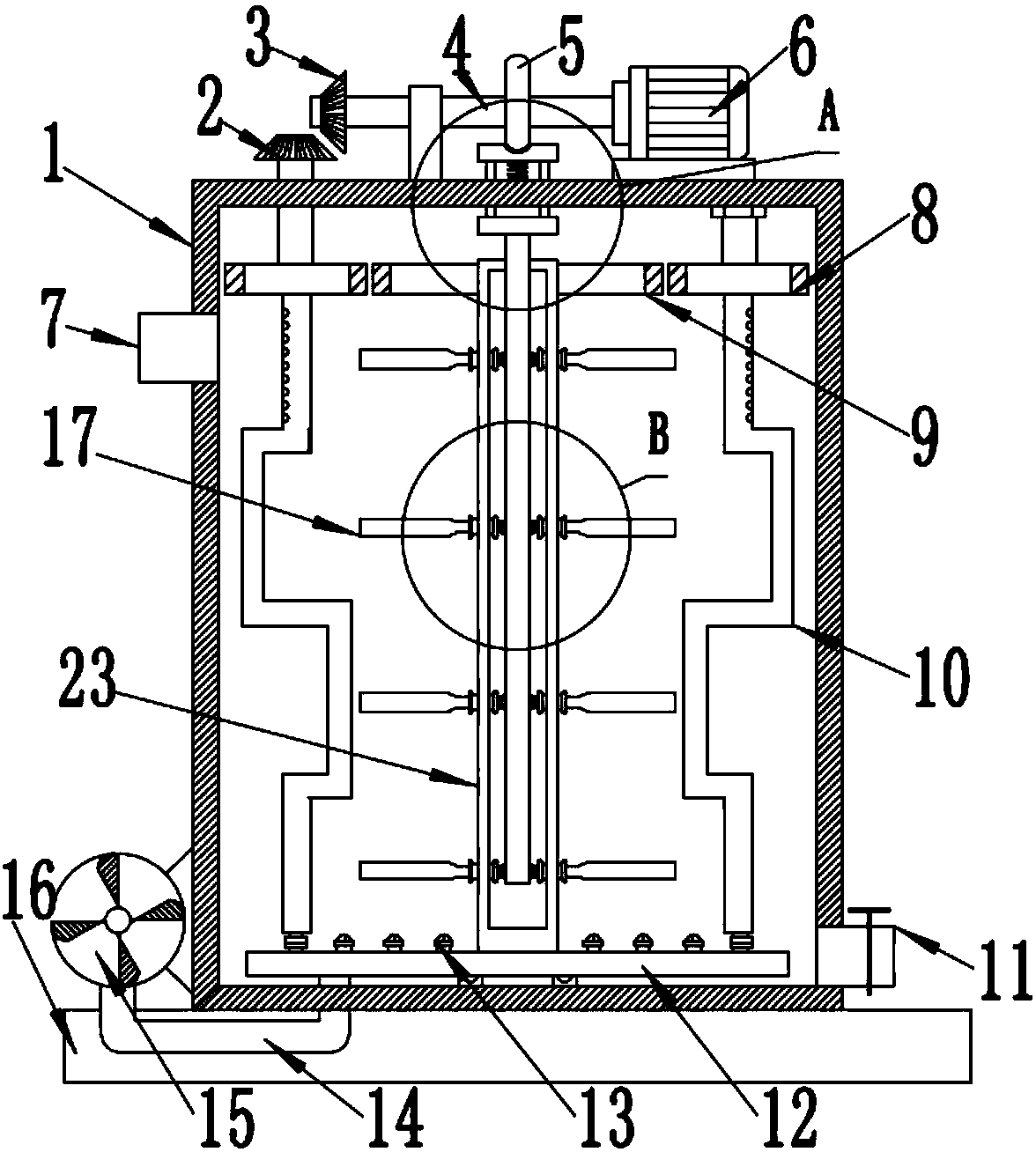

  1.一种乡镇污水处理用曝气装置,包括曝气腔(1)、电机(6)、鼓风机(15)、基座(16)和转动杆(22);其特征在于,所述曝气腔(1)固定安装在基座(16)上端,曝气腔(1)上端设置有电机(6),电机(6)的输出端与旋转轴(4)固定连接,旋转轴(4)上固定安装有偏心轮(5),偏心轮(5)的下端设置有挤压板(18),挤压板(18)下端通过弹簧(20)与曝气腔(1)上端连接;所述挤压板(18)下端对称安装有推动杆(19),推动杆(19)贯穿曝气腔(1)上壁且与活动板(21)固定连接,活动板(21)下端与转动杆(22)转动连接;所述转动杆(22)外侧套设有转动套筒(23),转动套筒(23)下端转动连接在曝气腔(1)底端,转动套筒(23)左右两端对称设置有搅拌棒(17);所述转动套筒(23)上端固定安装有第二齿轮(9),第二齿轮(9)的左右两端对称啮合有第一齿轮(8),左端第一齿轮(8)的转轴贯穿曝气腔(1)上端且与锥齿轮A(2)固定连接,锥齿轮A(2)与固定安装在旋转轴(4)左端的锥齿轮B(3)啮合。

  2.根据权利要求1所述的乡镇污水处理用曝气装置,其特征在于,所述电机(6)为伺服电机。

  3.根据权利要求1所述的乡镇污水处理用曝气装置,其特征在于,所述搅拌棒(17)上套设有套筒(24),套筒(24)贯穿转动套筒(23)且与转动套筒(23)转动连接,搅拌棒(17)的内端与转动杆(22)铰接。

  4.根据权利要求1所述的乡镇污水 处理用曝气装置,其特征在于,所述曝气盘(12)为圆环结构,且其上端连通有多个曝气头(13)。

  5.根据权利要求1所述的乡镇污水处理用曝气装置,其特征在于,所述蛇形管(10)上设置有多个通孔。

  6.根据权利要求1所述的乡镇污水处理用曝气装置,其特征在于,所述曝气腔(1)左端设置有进污口(7),进污口(7)下方设置有鼓风机(15),鼓风机(15)通过导管(14)与设置在曝气腔(1)内侧的曝气盘(12)连通。

  7.根据权利要求6所述的乡镇污水处理用曝气装置,其特征在于,所述曝气盘(12)的左右两端通过旋转接头对称连通有蛇形管(10),蛇形管(10)的上端与第一齿轮(8)固定连接。

  8.根据权利要求1所述的乡镇污水处理用曝气装置,其特征在于,所述曝气腔(1)的右侧下端设置有出污口(11),出污口(11)上设置有开关阀。

  说明书

  一种乡镇污水处理用曝气装置

  技术领域

  本实用新型涉及污水处理领域,具体是一种乡镇污水处理用曝气装置。

  背景技术

  水污染问题是一个遍及全世界的环境问题,污水处理按采用的方法手段可分为物理法、化学法、物理化学法和生物法4种。生物法是利用废水中的微生物的代谢作用分解污水中可降解的有机物的一种方法,因为具有处理量大,投资省,经济可靠的特点,成为当今世界最普遍的一种水处理方法。

  曝气池是对污水进行生化处理的装置。污水进入曝气池后,与池内的活性泥进行有机反应,有害物质被分解成无害物质,待水澄清后排放,在处理过程中,为了维持微生物的生命活动,必须保证水中有一定量的溶解氧,所谓曝气,就是不断地把空气打入水中,或利用机械搅拌作用使空气中的氧溶入水中;目前的曝气方法主要有鼓风曝气和机械曝气两种,鼓风曝气为利用曝气机将空气打入曝气头扩散到水中,形成气泡,在气液界面将氧气溶于水中。普通的曝气装置手段单一,使曝气池内充分曝气不充分,从而导致污水处理不彻底。

  实用新型内容

  本实用新型的目的在于提供一种乡镇污水处理用曝气装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:

  一种乡镇污水处理用曝气装置,包括曝气腔、电机、鼓风机、基座和转动杆;所述曝气腔固定安装在基座上端,曝气腔上端设置有电机,电机的输出端与旋转轴固定连接,旋转轴上固定安装有偏心轮,偏心轮的下端设置有挤压板,挤压板下端通过弹簧与曝气腔上端连接;所述挤压板下端对称安装有推动杆,推动杆贯穿曝气腔上壁且与活动板固定连接,活动板下端与转动杆转动连接;所述转动杆外侧套设有转动套筒,转动套筒下端转动连接在曝气腔底端,转动套筒左右两端对称设置有搅拌棒;所述转动套筒上端固定安装有第二齿轮,第二齿轮的左右两端对称啮合有第一齿轮,左端第一齿轮的转轴贯穿曝气腔上端且与锥齿轮A固定连接,锥齿轮A与固定安装在旋转轴左端的锥齿轮B啮合。

  作为本实用新型进一步的方案:所述电机为伺服电机。

  作为本实用新型再进一步的方案:所述搅拌棒上套设有套筒,套筒贯穿转动套筒且与转动套筒转动连接,搅拌棒的内端与转动杆铰接。

  作为本实用新型再进一步的方案:所述曝气盘为圆环结构,且其上端连通有多个曝气头。

  作为本实用新型再进一步的方案:所述蛇形管上设置有多个通孔。

  作为本实用新型再进一步的方案:所述曝气腔左端设置有进污口,进污口下方设置有鼓风机,鼓风机通过导管与设置在曝气腔内侧的曝气盘连通。

  作为本实用新型再进一步的方案:所述曝气盘的左右两端通过旋转接头对称连通有蛇形管,蛇形管的上端与第一齿轮固定连接。

  作为本实用新型再进一步的方案:所述曝气腔的右侧下端设置有出污口,出污口上设置有开关阀。

  与现有技术相比,本实用新型的有益效果是:本实用新型设计新颖,结构简单,通过设置的搅拌棒发生水平方向转动的同时又发生垂直方向上的摆动,从而增加了污水搅拌效果,提高了曝气效率,通过设置第一齿轮带动蛇形管转动,增加污水内的曝气范围,从而使曝气效果增加,实用性强,值得推广。
