申请日2017.12.11
公开(公告)日2018.05.01
IPC分类号C02F11/14; C02F11/12
摘要
本发明公开了一种石灰干化污泥搅拌机，包括搅拌箱与三根搅拌器，三根所述搅拌器设在搅拌箱的内部，所述搅拌箱的底部固定连接有底板，所述底板两端的上侧均固定连接有液压缸，一端所述液压缸远离底板的一端固定连接有第一电机，所述第一电机的输出轴套接有中心齿轮，所述中心齿轮上啮合有三个行星齿轮，所述行星齿轮的外圈啮合有齿圈，所述齿圈远离第一电机的一侧螺栓固定有安装板，所述安装板的两侧滑设有滑轨，所述滑轨固定在搅拌箱的侧面上，另一端所述液压缸与其对应的中心齿轮铰接，所述搅拌箱两侧的行星齿轮一一对应。本发明结构新颖，运用了星形轮的传动机构将三个搅拌器同时联动，确保了良好的搅拌效果。
权利要求书

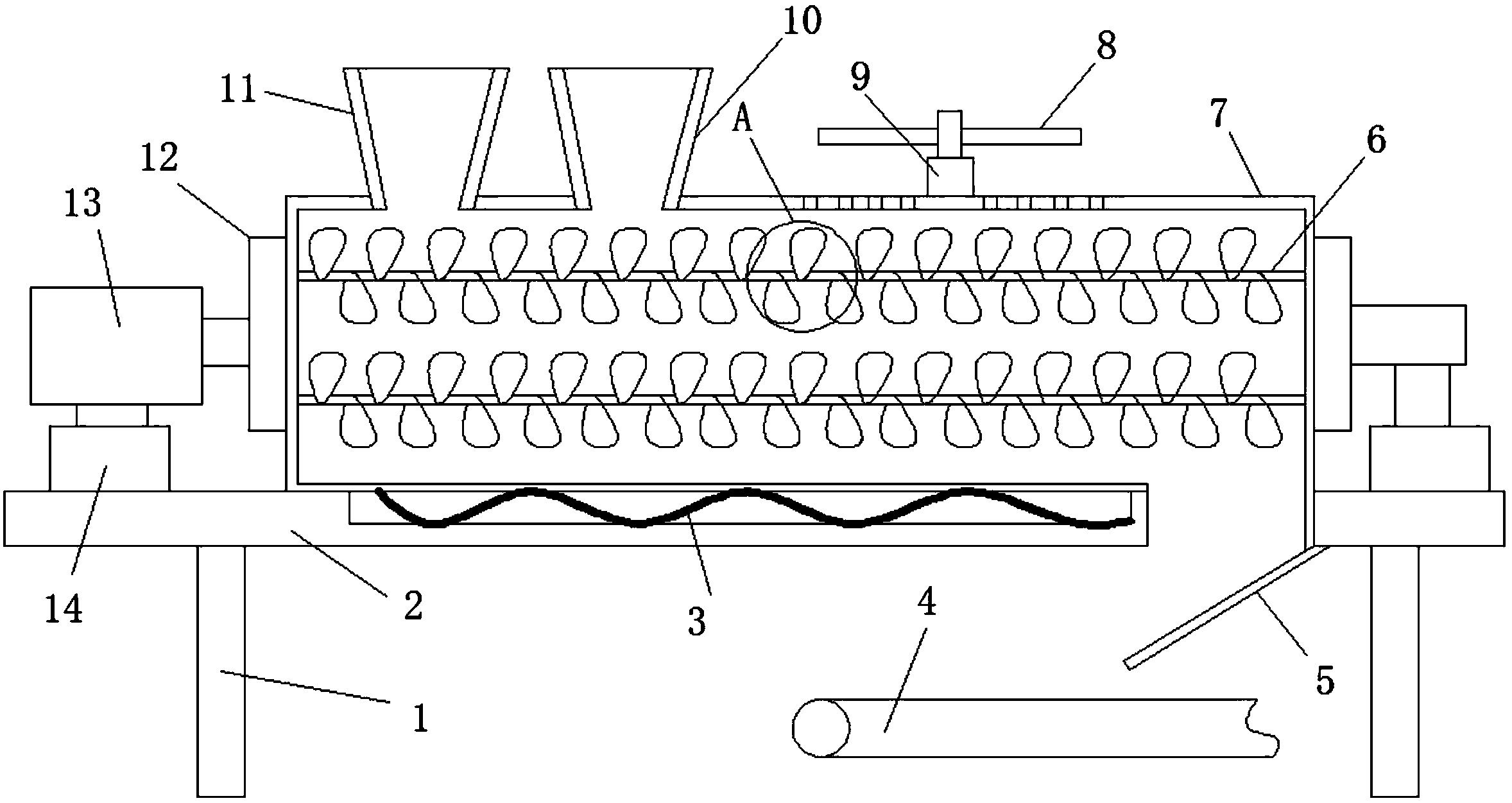

1.一种石灰干化污泥搅拌机，包括搅拌箱(7)与三根搅拌器(6)，其特征在于，三根所述搅拌器(6)设在搅拌箱(7)的内部，所述搅拌箱(7)的底部固定连接有底板(2)，所述底板(2)两端的上侧均固定连接有液压缸(14)，一端所述液压缸(14)远离底板(2)的一端固定连接有第一电机(13)，所述第一电机(13)的输出轴套接有中心齿轮(17)，所述中心齿轮(17)上啮合有三个行星齿轮(19)，所述行星齿轮(19)的外圈啮合有齿圈(18)，所述齿圈(18)远离第一电机(13)的一侧螺栓固定有安装板(15)，所述安装板(15)的两侧滑设有滑轨(12)，所述滑轨(12)固定在搅拌箱(7)的侧面上，另一端所述液压缸(14)与其对应的中心齿轮(17)铰接，所述搅拌箱(7)两侧的行星齿轮(19)一一对应，所述行星齿轮(19)之间固定安装有搅拌轴(23)，所述搅拌轴(23)的柱面上螺栓固定有多个卡扣(22)，多个所述卡扣(22)上固定连接有搅拌桨(20)，所述搅拌桨(20)的表面固定连接有多个凸起(21)，所述搅拌箱(7)与底板(2)的固定连接处设有加热层(16)，所述加热层(16)的内腔固定连接有电热丝(3)，所述搅拌箱(7)远离加热层(16)的一侧固定连接有第二电机(9)，所述第二电机(9)的输出轴上固定连接有扇叶(8)，所述搅拌箱(7)靠近第一电机(13)一侧外壁的顶部设有与搅拌箱(7)相通的污泥进料槽(11)与石灰石进料槽(10)，所述搅拌箱(7)远离第一电机(13)一侧外壁的底部设有与搅拌箱(7)相通的导料板(5)。
2.根据权利要求1所述的一种石灰干化污泥搅拌机，其特征在于，三个所述搅拌器(6)上的搅拌桨(20)互相贴合不干涉，多个所述搅拌桨(20)呈螺旋推进形状。
3.根据权利要求1所述的一种石灰干化污泥搅拌机，其特征在于，所述搅拌箱(7)两侧的液压缸(14)参数一致，所述液压缸(14)的运动节拍一致。
4.根据权利要求1所述的一种石灰干化污泥 搅拌机，其特征在于，所述安装板(15)与搅拌箱(7)两侧外壁紧密贴合，所述滑轨(12)的滑槽粗糙度低于Ra0.8。
5.根据权利要求1所述的一种石灰干化污泥搅拌机，其特征在于，所述搅拌箱(7)的外壁设有与扇叶(8)相对应的通风孔。
6.根据权利要求1所述的一种石灰干化污泥搅拌机，其特征在于，所述底板(2)的下端矩形分布有四根立腿(1)，所述立腿(1)与底板(2)固定连接，所述导料板(5)的下方设有传送装置(4)。
说明书
一种石灰干化污泥搅拌机
技术领域
本发明涉及污水处理领域，尤其涉及一种石灰干化污泥搅拌机。
背景技术
随着社会的发展，污水处理作业是环境保护的一个重要环节，当前的污水处理厂商大多采用自动化的设备进行日常的生产操作，进而大大提高了工作效率，但针对当前的污水处理中的石灰干化污泥作业大多还是采用人力完成，那么在实际的操作过程中，人工消耗大，同时工作环境较差，同时人工的搅拌效果较差，不能达到污泥再利用的最终要求，当然也有较大的厂商采用搅拌装置进行搅拌，但在搅拌的核心构件上联动性较差，基本都为固定式，所以不能保证良好稳定的搅拌效果，同时没有设置针对污泥的再次脱水装置，进而存在一定的缺陷性。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种石灰干化污泥搅拌机。
为了实现上述目的，本发明采用了如下技术方案：
一种石灰干化污泥搅拌机，包括搅拌箱与三根搅拌器，三根所述搅拌器设在搅拌箱的内部，所述搅拌箱的底部固定连接有底板，所述底板两端的上侧均固定连接有液压缸，一端所述液压缸远离底板的一端固定连接有第一电机，所述第一电机的输出轴套接有中心齿轮，所述中心齿轮上啮合有三个行星齿轮，所述行星齿轮的外圈啮合有齿圈，所述齿圈远离第一电机的一侧螺栓固定有安装板，所述安装板的两侧滑设有滑轨，所述滑轨固定在搅拌箱的侧面上，另一端所述液压缸与其对应的中心齿轮铰接，所述搅拌箱两侧的行星齿轮一一对应，所述行星齿轮之间固定安装有搅拌轴，所述搅拌轴的柱面上螺栓固定有多个卡扣，多个所述卡扣上固定连接有搅拌桨，所述搅拌桨的表面固定连接有多个凸起，所述搅拌箱与底板的固定连接处设有加热层，所述加热层的内腔固定连接有电热丝，所述搅拌箱远离加热层的一侧固定连接有第二电机，所述第二电机的输出轴上固定连接有扇叶，所述搅拌箱靠近第一电机一侧外壁的顶部设有与搅拌箱相通的污泥进料槽与石灰石进料槽，所述搅拌箱远离第一电机一侧外壁的底部设有与搅拌箱相通的导料板。
优选地，三个所述搅拌器上的搅拌桨互相贴合不干涉，多个所述搅拌桨呈螺旋推进形状。
优选地，所述搅拌箱两侧的液压缸参数一致，所述液压缸的运动节拍一致。
优选地，所述安装板与搅拌箱两侧外壁紧密贴合，所述滑轨的滑槽粗糙度低于Ra0.8。
优选地，所述搅拌箱的外壁设有与扇叶相对应的通风孔。
优选地，所述底板的下端矩形分布有四根立腿，所述立腿与底板固定连接，所述导料板的下方设有传送装置。
本发明中，操作方便，原理简单，使用者使用该装置时，使用者先将第一电机开启，此时中心齿轮转动，由于行星齿轮同时与中心齿轮齿圈相啮合，此时三对行星齿轮之间的搅拌器同时联动，随后使用者将电热丝开启，对搅拌箱进行预热，此时使用者通过石灰进料槽与污泥进料槽将污泥和石灰导入搅拌箱中，此时污泥和石灰在搅拌箱内混合搅拌，搅拌桨上的凸起将块状的污泥和石灰打碎，使搅拌更为充分，由于污泥本身含有水分，需要对污泥的水分进行去除，此时操作者将第二电机开启，此时扇叶将搅拌箱内的水气带出，在搅拌的同时，污泥与石灰会在螺旋状搅拌器的作用下向导料板方向移动并通过导料板落在传送装置上，除此之外，液压缸的上下移动让三个搅拌器在搅拌箱内上下移动，让搅拌效果更加均匀。本发明结构新颖，运用了星形轮的传动机构将三个搅拌器同时联动，确保了良好的搅拌效果。
