申请日2017.12.12
公开(公告)日2018.10.12
IPC分类号C02F9/06; B01D39/14; B01D39/20; C02F101/20; C02F101/12; C02F101/10; C02F1/50
摘要
一种带多金属水处理滤料的前置过滤器，包括前置过滤器本体，该前置过滤器本体自上而下依次为连接部、过滤部、排污阀，其特征在于，所述的过滤部至少包括设置在其内部的滤筒和设置在该滤筒内的水处理滤料棒，该滤筒包括滤筒架和包裹在该滤筒架外层的滤网，该水处理滤料棒包括外壳体以及该外壳体内的多金属水处理滤料，该外壳体整体呈中空圆筒形，其下端设置有进水口，其上端设置有出水口，在所述的进水口和出水口内端各设置有一片能阻挡所述的多金属水处理滤料流失且能让水流过的挡片，该外壳体的上端外围和所述的滤筒架的上端内壁形成密封配合。
权利要求书

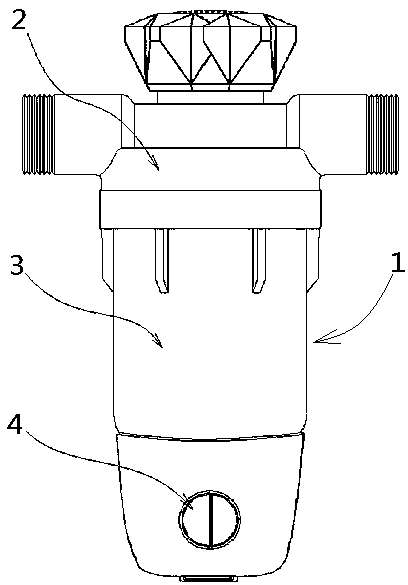

1.一种带多金属水处理滤料的前置过滤器，包括前置过滤器本体(1)，该前置过滤器本体(1)自上而下依次为连接部(2)、过滤部(3)、排污阀(4)，其特征在于，所述的过滤部(3)至少包括设置在其内部的滤筒(5)和设置在该滤筒(5)内的水处理滤料棒(6)，该滤筒(5)包括滤筒架(7)和包裹在该滤筒架(7)外层的滤网(8)，该水处理滤料棒(6)包括外壳体(9)以及该外壳体(9)内的多金属水处理滤料(10)，该外壳体(9)整体呈中空圆筒形，其下端设置有进水口(11)，其上端设置有出水口(12)，在所述的进水口(11)和出水口(12)内端各设置有一片能阻挡所述的多金属水处理滤料(10)流失且能让水流过的挡片(13)，该外壳体(9)的上端外围和所述的滤筒架(7)的上端内壁形成密封配合。
2.根据权利要求1所述的一种带多金属水处理滤料的前置过滤器，其特征在于，所述的外壳体(9)上端的外围设置有第一环状凸体(14)和第二环状凸体(15)，该第一环状凸体(14)和所述的滤筒架(7)的上端内壁通过若干“O”型密封圈(16)形成密封配合，该第二环状凸体(15)的外径大于所述的滤筒架(7)上端口的内径。
说明书
一种带多金属水处理滤料的前置过滤器
技术领域
本发明涉及水 处理技术领域，尤其涉及一种带多金属水处理滤料的前置过滤器的技术。
背景技术
随着科技的进步人们生活水平的提高，人开始对日常生活中的用水及饮食健康有了更高的要求。城市的供水由于管道中的铁锈、泥沙等二次污染造成了家庭用水的水质变差和用水设备的控制失灵，并使其它涉及用水的家用电器寿命减少，甚至产生巨大的安全隐患。
目前市场上的前置过滤器只能做到对城市的供水由于管道中的铁锈、泥沙等实施过滤，但是，对于自来水中的余氯、重金属、二价铁、锰、砷、氟、硫化氢等物质就毫无办法，同时，对于前置过滤器内微生物繁殖无法做到有效的抑制。
鉴于上述各种存在的问题，目前市场上还没出现一种能囊括以上所有功能的产品，这就是消费者的痛点所在，我们为此开发了一款能解决消费者这个痛点的产品。
发明内容
本发明的目的是针对现有技术问题，主要为对水的品质有极高要求的用户提供配套服务，本设计巧妙地将多金属水处理滤料和传统的前置过滤器合二为一，提供一种设计合理、结构紧凑、功能齐全、外形美观的一种新型的前置过滤器。
为达到上述目的，本发明采用了下列技术方案：一种带多金属水处理滤料的前置过滤器，包括前置过滤器本体，该前置过滤器本体自上而下依次为连接部、过滤部、排污阀，其特征在于，所述的过滤部至少包括设置在其内部的滤筒和设置在该滤筒内的水处理滤料棒，该滤筒包括滤筒架和包裹在该滤筒架外层的滤网，该水处理滤料棒包括外壳体以及该外壳体内的多金属水处理滤料，该外壳体整体呈中空圆筒形，其下端设置有进水口，其上端设置有出水口，在所述的进水口和出水口内端各设置有一片能阻挡所述的多金属水处理滤料流失且能让水流过的挡片，该外壳体的上端外围和所述的滤筒架的上端内壁形成密封配合。通常，水经过滤网后进入滤筒架内，然后从水处理滤料棒的下端的进水口进入到其内部，和其内部的多金属水处理滤料充分接触后，再从从水处理滤料棒的上端的出水口流出，此时的水已经过多金属水处理滤料的过滤，水中高达99%的余氯、98%的重金属、二价铁、锰、砷、氟、硫化氢等有害物质得到有效的处理，同时也起到减少矿物质结垢，抑制微生物繁殖的作用。
在上述的一种水过滤器，其特征在于，所述的外壳体上端的外围设置有第一环状凸体和第二环状凸体，该第一环状凸体和所述的滤筒架的上端内壁通过若干“O”型密封圈形成密封配合，该第二环状凸体的外径大于所述的滤筒架上端口的内径。
与现有的前置过滤器相比，本技术创造性的在原有的前置过滤器里设置了多金属水处理滤料(也叫KDF抑菌金属簇)，不仅增加了对水中高达99%的余氯、98%的重金属、二价铁、锰、砷、氟、硫化氢等有害物质的处理能力，还可以有效减少矿物质结垢，抑制微生物繁殖。
