申请日2017.12.12
公开(公告)日2018.07.31
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型公开了一种清洁效果好的印染设备用废水处理机构，涉及印染设备废水处理领域，包括印染机体，所述印染机体底部的两侧对称固定连接有支撑腿，所述印染机体的一侧设置有废水处理池，废水处理池的两侧对称设置有支撑柱，支撑柱两侧的底部固定连接有固定板，固定板顶部的正中设置有螺栓，所述支撑柱相对一侧面的顶部之间固定连接有支撑杆，所述支撑杆内壁顶部的两侧对称固定连接有电动推杆，所述支撑杆底部的两侧对称开设有第一开口。该清洁效果好的印染设备用废水处理机构，可以对污水处理池中处理过的污水进行过滤，进一步净化了污水，从而使污水达到排放的标准，解决了印染行业废水排放时杂质不易剔除的问题。
权利要求书

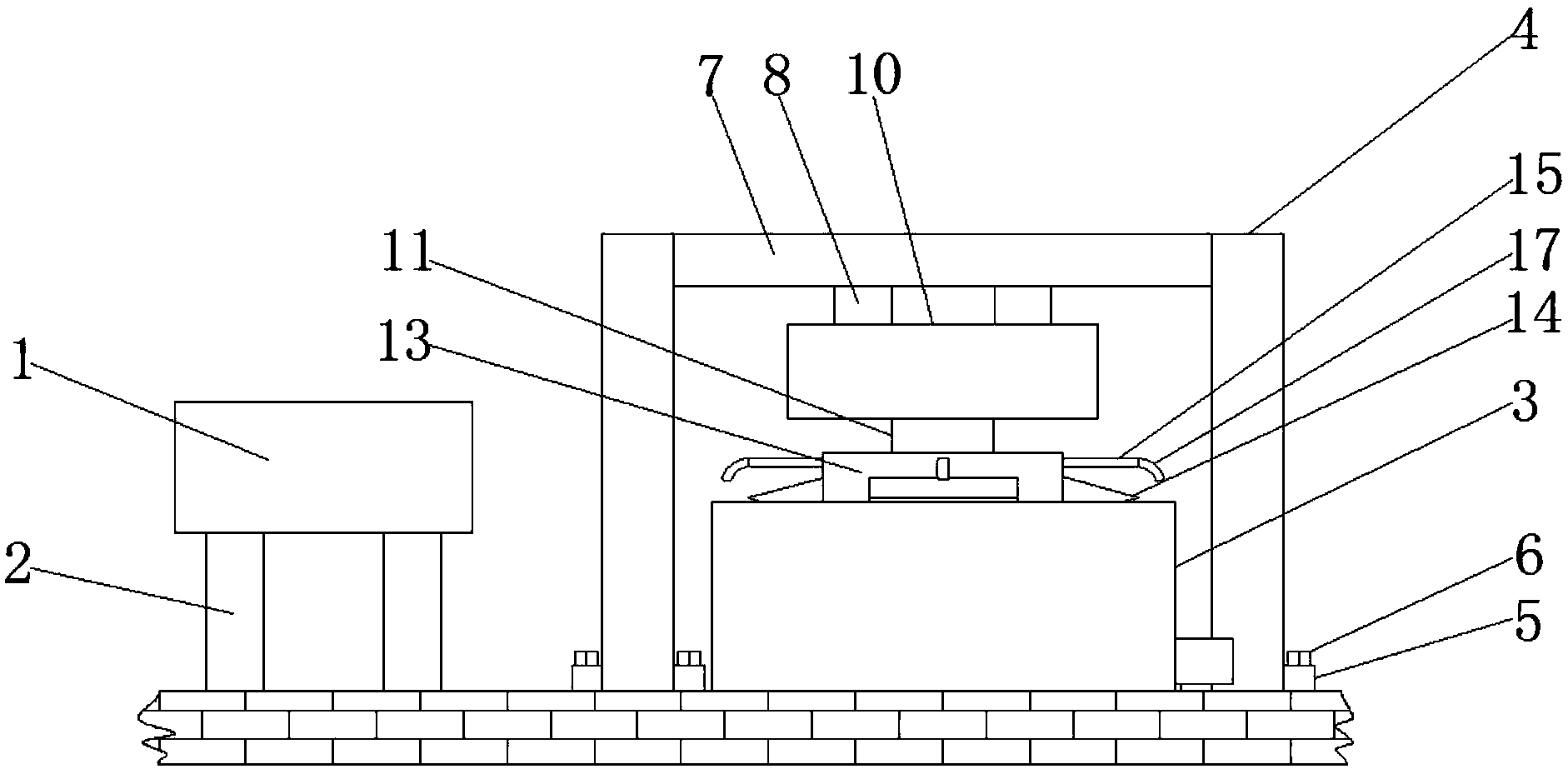

1.一种清洁效果好的印染设备用废水处理机构，包括印染机体(1)，其特征在于：所述印染机体(1)底部的两侧对称固定连接有支撑腿(2)，所述印染机体(1)的一侧设置有废水处理池(3)，所述废水处理池(3)的两侧对称设置有支撑柱(4)，所述支撑柱(4)两侧的底部固定连接有固定板(5)，所述固定板(5)顶部的正中设置有螺栓(6)，所述支撑柱(4)相对一侧面的顶部之间固定连接有支撑杆(7)，所述支撑杆(7)内壁顶部的两侧对称固定连接有电动推杆(8)，所述支撑杆(7)底部的两侧对称开设有第一开口，所述支撑杆(7)的第一开口处固定连接有第一限位块(9)，所述支撑杆(7)底部的正中设置有电机室(10)，所述电机室(10)内壁顶部的正中固定连接有电动机(11)，所述电机室(10)底部的正中开设有第二开口，所述电机室(10)的第二开口处固定连接有减震装置(12)，所述电机室(10)底部的正中设置有搅拌柱(13);
所述搅拌柱(13)的四面对称固定连接有搅拌叶(14)，所述搅拌柱(13)四面顶部的正中设置有第一输水管(15)，所述第一输水管(15)靠近搅拌柱(13)的一端固定连接有第一弯管(16)，所述述第一输水管(15)的另一端固定连接有第二弯管(17)，所述搅拌柱(13)内壁底部的正中固定连接有水泵(18)，所述水泵(18)远离印染机体(1)的一侧延伸有进水口，所述水泵(18)的顶部延伸有出水 口，所述水泵(18)的顶部设置有第二输水管(19)，所述搅拌柱(13)远离印染机体(1)一侧面的底部开设有第三开口，所述搅拌柱(13)的第三开口处固定连接有第二限位块(20)，所述搅拌柱(13)四面顶部的正中开设有第四开口，所述搅拌柱(13)的第四开口处第三限位块(21)，所述搅拌柱(13)一侧面的底部设置有进水管(22)，所述第二输水管(19)的顶部固定连接有过滤网(23)，所述过滤网(23)的顶部对称固定连接有多个分流管(24)。
2.根据权利要求1所述的一种清洁效果好的印染设备用废水处理机构，其特征在于：所述废水处理池(3)包括清水处理池(31)，所述清水处理池(31)的顶部开设有第一进水口，所述清水处理池(31)内壁底部的正中固定连接有污水处理池(32)，所述污水处理池(32)的顶部开设有第二进水口，所述清水处理池(31)靠近远离印染机体(1)一侧面的底部设置有出水管(33)，所述出水管(33)靠近清水处理池(31)的一端贯穿清水处理池(31)并延伸至清水处理池(31)的内部。
3.根据权利要求1所述的一种清洁效果好的印染设备用废水处理机构，其特征在于：所述螺栓(6)靠近固定板(5)的一端贯穿固定板(5)并延伸至地面的内部，所述支撑柱(4)通过螺栓(6)与地面固定连接，所述支撑腿(2)设置在地面上，所述废水处理池(3)设置在地面上。
4.根据权利要求1所述的一种清洁效果好的印染设备用废水处理机构，其特征在于：所述电动推杆(8)的一端贯穿第一限位块(9)并延伸至支撑杆(7)的外部，电动推杆(8)的一端固定连接在电机室(10)顶部的正中。
5.根据权利要求1所述的一种清洁效果好的印染设备用废水处理机构，其特征在于：所述电动机(11)的输出轴贯穿减震装置(12)并延伸至电机室(10)的外部，电动机(11)输出轴的末端固定连接在搅拌柱(13)顶部的正中。
6.根据权利要求1所述的一种清洁效果好的印染设备用废水处理机构，其特征在于：所述第一输水管(15)的一端贯穿第三限位块(21)并延伸至搅拌柱(13)的内部，所述第一弯管(16)远离第一输水管(15)的一端固定连接在分流管(24)的顶部，所述水泵(18)的出水口固定连接在第二输水管(19)的底部，所述进水管(22)靠近搅拌柱(13)的一端贯穿第二限位块(20)并延伸至搅拌柱(13)的内部，所述水泵(18)的进水口和进水管(22)固定连接。
7.根据权利要求1所述的一种清洁效果好的印染设备用废水处理机构，其特征在于：所述减震装置(12)包括壳体(121)，所述壳体(121)的内腔设置有多个减震弹簧(122)，所述减震弹簧(122)的两端对称固定连接有连接板(123)，所述连接板(123)远离减震弹簧(122)的一侧固定连接有减震胶片(124)，所述减震弹簧(122)一侧的减震胶片(124)的一侧贴合电动机(11)的输出轴，所述减震弹簧(122)另一侧的减震胶片(124)贴合壳体(121)的内壁。
说明书
一种清洁效果好的印染设备用废水处理机构
技术领域
本实用新型涉及印染设备废水处理技术领域，具体为一种清洁效果好的印染设备用废水处理机构。
背景技术
中国是世界上最大的纺织品服装生产和出口国，因此印染行业与之息息相关，而印染行业的废水排放是我国造成水体污染的重点行业之一，与其他行业相比，印染废水具有废水排放量大，颜色深，难降解有机物含量高，水质不稳定等特点。
针对印染废水的处理问题，现有的处理技术主要依次通过物化处理、生化处理对印染废水处理，从而降解有害物质，达到排放标准。针对目前印染废水的物化处理，现有的物化处理工序基本由操作员手工操作来完成。首先将印染废水引入水池中，因为印染废水的pH不确定，因此一般先用石灰调节pH至碱性，再加入硫酸亚铁对废水进行絮凝沉淀处理。目前对印染废水前期处理需要根据肉眼判断是否出现充分絮凝，如果未充分絮凝，那么就表明我们在处理过程中药剂加入量出现问题，没有调整到位。一般情况下，将pH调整在9-11就能充分絮凝，经过沉淀池就分离出上清液。
即便是如此，处理过的废水中依然含有大量的杂质，这样的废水直接排放仍然污染较大。目前虽然有生物降解法，但是采用目前的生物降解法降解速度慢，周期长，已经难以满足大量需要处理的印染废水。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种清洁效果好的印染设备用废水处理机构，解决了印染行业废水排放时杂质不易剔除的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种清洁效果好的印染设备用废水处理机构，包括印染机体，所述印染机体底部的两侧对称固定连接有支撑腿，所述印染机体的一侧设置有废水处理池，所述废水处理池的两侧对称设置有支撑柱，所述支撑柱两侧的底部固定连接有固定板，所述固定板顶部的正中设置有螺栓，所述支撑柱相对一侧面的顶部之间固定连接有支撑杆，所述支撑杆内壁顶部的两侧对称固定连接有电动推杆，所述支撑杆底部的两侧对称开设有第一开口，所述支撑杆的第一开口处固定连接有第一限位块，所述支撑杆底部的正中设置有电机室，所述电机室内壁顶部的正中固定连接有电动机，所述电机室底部的正中开设有第二开口，所述电机室的第二开口处固定连接有减震装置，所述电机室底部的正中设置有搅拌柱。
所述搅拌柱的四面对称固定连接有搅拌叶，所述搅拌柱四面顶部的正中设置有第一输水管，所述第一输水管靠近搅拌柱的一端固定连接有第一弯管，所述述第一输水管的另一端固定连接有第二弯管，所述搅拌柱内壁底部的正中固定连接有水泵，所述水泵远离印染机体的一侧延伸有进水口，所述水泵的顶部延伸有出水口，所述水泵的顶部设置有第二输水管，所述搅拌柱远离印染机体一侧面的底部开设有第三开口，所述搅拌柱的第三开口处固定连接有第二限位块，所述搅拌柱四面顶部的正中开设有第四开口，所述搅拌柱的第四开口处第三限位块，所述搅拌柱一侧面的底部设置有进水管，所述第二输水管的顶部固定连接有过滤网，所述过滤网的顶部对称固定连接有多个分流管。
优选的，所述废水处理池包括清水处理池，所述清水处理池的顶部开设有第一进水口，所述清水处理池内壁底部的正中固定连接有污水处理池，所述污水处理池的顶部开设有第二进水口，所述清水处理池靠近远离印染机体一侧面的底部设置有出水管，所述出水管靠近清水处理池的一端贯穿清水处理池并延伸至清水处理池的内部。
优选的，所述螺栓靠近固定板的一端贯穿固定板并延伸至地面的内部，所述支撑柱通过螺栓与地面固定连接，所述支撑腿设置在地面上，所述废水处理池设置在地面上。
优选的，所述电动推杆的一端贯穿第一限位块并延伸至支撑杆的外部，电动推杆的一端固定连接在电机室顶部的正中。
优选的，所述电动机的输出轴贯穿减震装置并延伸至电机室的外部，电动机输出轴的末端固定连接在搅拌柱顶部的正中。
优选的，所述第一输水管的一端贯穿第三限位块并延伸至搅拌柱的内部，所述第一弯管远离第一输水管的一端固定连接在分流管的顶部，所述水泵的出水口固定连接在第二输水管的底部，所述进水管靠近搅拌柱的一端贯穿第二限位块并延伸至搅拌柱的内部，所述水泵的进水口和进水管固定连接。
优选的，所述减震装置包括壳体，所述壳体的内腔设置有多个减震弹簧，所述减震弹簧的两端对称固定连接有连接板，所述连接板远离减震弹簧的一侧固定连接有减震胶片，所述减震弹簧一侧的减震胶片的一侧贴合电动机的输出轴，所述减震弹簧另一侧的减震胶片贴合壳体的内壁。
(三)有益效果
本实用新型提供了一种清洁效果好的印染设备用废水处理机构。具备以下有益效果：
(1)、该清洁效果好的印染设备用废水处理机构，通过设置的废水处理池、清水处理池、污水处理池、出水管、电机室、电动机、搅拌柱、搅拌叶、第一输水管、第一弯管、第二弯管、水泵、第二输水管、进水管、过滤网、分流管的配合工作，可以对污水处理池中处理过的污水进行过滤，进一步净化了污水，从而使污水达到排放的标准，解决了印染行业废水排放时杂质不易剔除的问题。
(2)、该清洁效果好的印染设备用废水处理机构，通过设置的支撑柱、支撑杆、电动推杆的配合工作，达到升降搅拌柱的目的，从而方便对搅拌柱进行清理，从侧面增强了搅拌柱的过滤能力。
(3)、该清洁效果好的印染设备用废水处理机构，通过设置的第一限位块、减震装置、壳体、减震弹簧、连接板、减震胶片、第二限位块、第三限位块的配合工作，使连接部位固定牢固，从而方便机构的运转，从侧面增强了机构的实用能力。
