申请日2018.01.16
公开(公告)日2018.08.17
IPC分类号G01F15/00; G01F15/18
摘要
本实用新型公开了污水排放监控用流量传感器，包括管体，所述管体的顶部连通有连接管，所述连接管的顶部固定连接有第一固定板，所述第一固定板的顶部开设有第一凹槽，所述连接管的顶部与第一凹槽连通，所述第一凹槽的内部卡接有第二固定板，所述第二固定板的顶部通过连杆固定连接有显示屏。本实用新型通过设置管体，达到运输污水的效果，通过第一固定板和第一凹槽，达到放置第二固定板的效果，通过螺栓，达到带动第一卡块移动的效果，通过第一卡块和第一卡槽，达到对第二固定板固定的效果，通过第二固定板，达到对显示屏和检测头固定的效果，通过检测头，达到对流量监测的效果，该传感器方便进行拆卸，方便人们的使用。
权利要求书

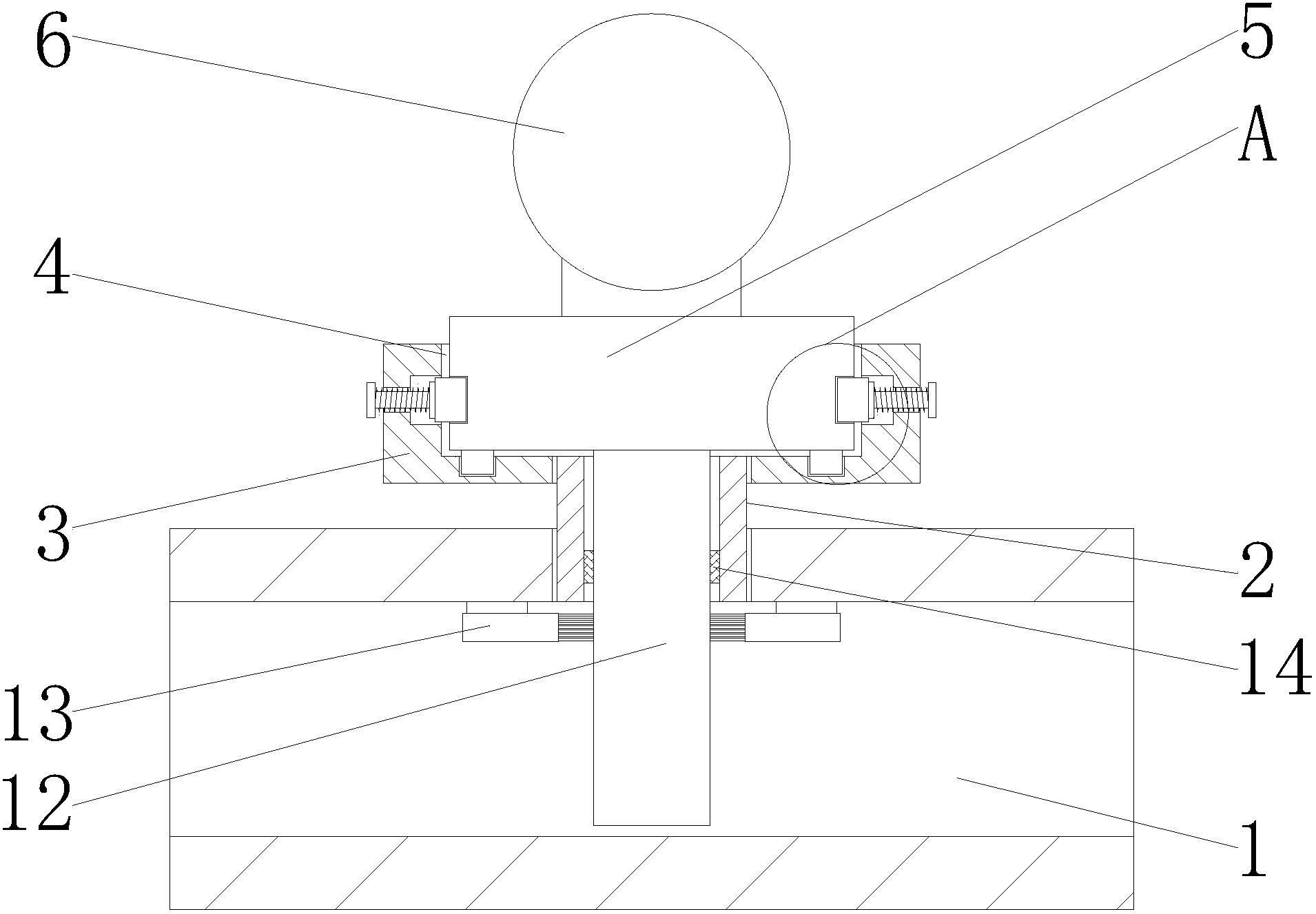

1.污水排放监控用流量传感器，包括管体(1)，其特征在于：所述管体(1)的顶部连通有连接管(2)，所述连接管(2)的顶部固定连接有第一固定板(3)，所述第一固定板(3)的顶部开设有第一凹槽(4)，所述连接管(2)的顶部与第一凹槽(4)连通，所述第一凹槽(4)的内部卡接有第二固定板(5)，所述第二固定板(5)的顶部通过连杆固定连接有显示屏(6);
所述第一固定板(3)表面的两侧均开设有第二凹槽(7)，且第二凹槽(7)与第一凹槽(4)连通，所述第一固定板(3)的两侧均螺纹连接有螺栓(8)，所述螺栓(8)的一端延伸至第二凹槽(7)的内部活动连接有轴承(9)，所述轴承(9)远离螺栓(8)的一端固定连接有第一卡块(10)，所述第二固定板(5)的两侧均开设有与第一卡块(10)配合使用的第一卡槽(11)，所述第一卡块(10)与第一卡槽(11)卡接，所述第二固定板(5)的底部固定连接有检测头(12)，所述检测头(12)的底部延伸至管体(1)的内部。
2.根据权利要求1所述的污水排放监控用流量传感器，其特征在于：所述管体(1)内腔的顶部通过连接块固定连接有毛刷(13)，所述毛刷(13)的一侧与检测头(12)接触。
3.根据权利要求1所述的污水排放监控用流量传感器，其特征在于：所述连接管(2)的内部固定连接有密封圈(14)，所述密封圈(14)的内壁与检测头(12)接触。
4.根据权利要求1所述的污水排放监控用流量传感器，其特征在于：所述第二固定板(5)底部的两侧均固定连接有第二卡块(15)，所述第一固定板(3)表面的两侧均开设有与第二卡块(15)配合使用的第二卡槽(16)，且第二卡槽(16)与第一凹槽(4)连通，所述第二卡块(15)与第二卡槽(16)卡接。
5.根据权利要求1所述的污水排放监控用流量传感器，其特征在于：所述螺栓(8)的表面设置有外螺纹，所述第一固定板(3)的表面设置有与外螺纹配合使用的内螺纹。
说明书
污水排放监控用流量传感器
技术领域
本实用新型涉及流量传感器技术领域，具体为污水排放监控用流量传感器。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，污水在排放时为了便于对排出的量进行测量需要使用流量传感器，而现有的流量传感器不方便进行拆卸，从而影响人们的使用。
实用新型内容
本实用新型的目的在于提供污水排放监控用流量传感器，具备方便对流量传感器进行拆卸的优点，解决了不方便对流量传感器进行拆卸的问题。
为实现上述目的，本实用新型提供如下技术方案：污水排放监控用流量传感器，包括管体，所述管体的顶部连通有连接管，所述连接管的顶部固定连接有第一固定板，所述第一固定板的顶部开设有第一凹槽，所述连接管的顶部与第一凹槽连通，所述第一凹槽的内部卡接有第二固定板，所述第二固定板的顶部通过连杆固定连接有显示屏;
所述第一固定板表面的两侧均开设有第二凹槽，且第二凹槽与第一凹槽连通，所述第一固定板的两侧均螺纹连接有螺栓，所述螺栓的一端延伸至第二凹槽的内部活动连接有轴承，所述轴承远离螺栓的一端固定连接有第一卡块，所述第二固定板的两侧均开设有与第一卡块配合使用的第一卡槽，所述第一卡块与第一卡槽卡接，所述第二固定板的底部固定连接有检测头，所述检测头的底部延伸至管体的内部。
优选的，所述管体内腔的顶部通过连接块固定连接有毛刷，所述毛刷的一侧与检测头接触。
优选的，所述连接管的内部固定连接有密封圈，所述密封圈的内壁与检测头接触。
优选的，所述第二固定板底部的两侧均固定连接有第二卡块，所述第一固定板表面的两侧均开设有与第二卡块配合使用的第二卡槽，且第二卡槽与第一凹槽连通，所述第二卡块与第二卡槽卡接。
优选的，所述螺栓的表面设置有外螺纹，所述第一固定板的表面设置有与外螺纹配合使用的内螺纹。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置管体，达到运输污水的效果，通过第一固定板和第一凹槽，达到放置第二固定板的效果，通过螺栓，达到带动第一卡块移动的效果，通过第一卡块和第一卡槽，达到对第二固定板固定的效果，通过第二固定板，达到对显示屏和检测头固定的效果，通过检测头，达到对流量监测的效果，该传感器方便进行拆卸，方便人们的使用。
2、本实用新型通过轴承，方便螺栓带动第一卡块移动，避免第一卡块出现旋转的状况，通过第二卡块和第二卡槽，方便将第二固定板放入第一凹槽内，同时也方便第一卡块与第一卡槽进行卡接，避免出现无法卡接的状况，通过第二凹槽，达到对第一卡块收纳的效果，避免第一卡块出现无法移动的状况，通过连接管，达到对第一固定板支撑的效果，通过毛刷，达到对检测头上杂质清除的效果，同时也方便对检测头进行拆卸，通过密封圈，达到对连接管内密封的效果，避免出现泄露的状况。
