申请日2018.12.28
公开(公告)日2019.03.29
IPC分类号C02F11/127; C02F11/13
摘要
本发明涉及污泥修复设备技术领域，且公开了一种污泥修复用的离心式污泥脱水设备，包括外壳和驱动组件，所述驱动组件的输出端固定套装有差速器，所述差速器的另一端固定套装有转杆，转杆的外部活动安装有第一支撑底座，转杆的另一端固定套装有延伸杆，延伸杆的外部固定套装有位于外壳内部的转鼓。该污泥修复用的离心式污泥脱水设备，通过在螺旋转板的边缘设置有摩擦加热板，利用摩擦加热板高速转动与摩擦板的摩擦过程，使得摩擦加热板一直处于高温状态，此时因为摩擦加热板的高温对位于摩擦加热板附近的污泥进行高温烘干，水蒸气与其他部件接触冷凝成水被离心力引导出，从而对污泥进行二次脱水，极大的提高了该装置的脱水率。
权利要求书

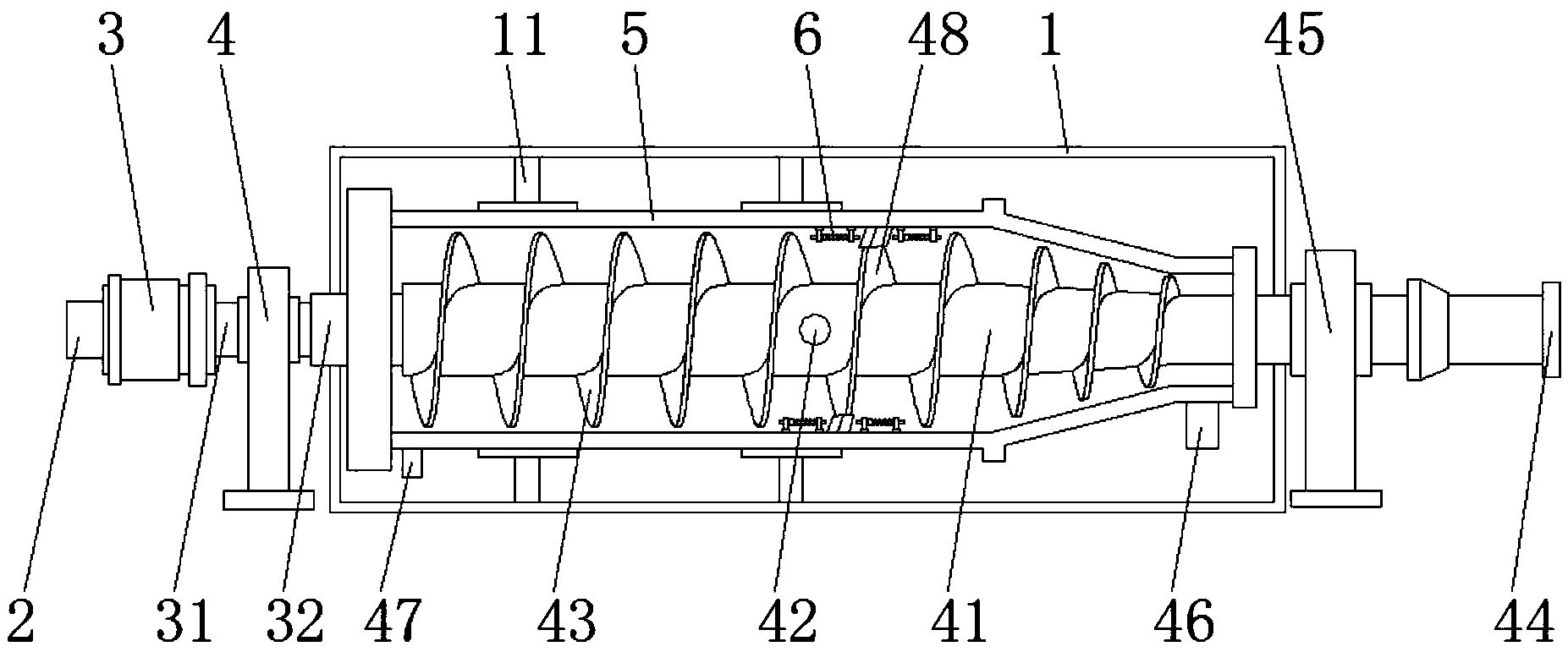

1.一种污泥修复用的离心式污泥脱水设备，包括外壳(1)和驱动组件(2)，其特征在于：所述驱动组件(2)的输出端固定套装有差速器(3)，所述差速器(3)的另一端固定套装有转杆(31)，所述转杆(31)的外部活动安装有第一支撑底座(4)，所述转杆(31)的另一端固定套装有延伸杆(32)，所述延伸杆(32)的外部固定套装有位于外壳(1)内部的转鼓(5)，所述延伸杆(32)的另一端延伸至转鼓(5)的内部并固定安装有空心转轴(41)，所述空心转轴(41)的另一端依次贯穿转鼓(5)和外壳(1)并开设有进料口(44)，所述空心转轴(41)的外部活动套装有位于外壳(1)外部的第二支撑底座(45)，所述空心转轴(41)的外部固定套装有螺旋转送板(43)和螺旋转板(48)，所述螺旋转送板(43)的数量为九个，所述螺旋转板(48)的上下两端均卡接有摩擦加热板(7)，所述转鼓(5)的内壁固定安装有与摩擦加热板(7)相适配的摩擦板(8)，所述外壳(1)的内壁通过稳定架(11)与转鼓(5)的外部活动套装，所述转鼓(5)的内壁固定安装有两个位于摩擦板(8)左右两侧的粉碎装置(6)，所述螺旋转板(48)的上下两面均开设有与摩擦加热板(7)相适配的安装仓(72)，所述螺旋转板(48)的内部开设有位于安装仓(72)两侧的密封仓(71)，两个所述密封仓(71)相互远离的侧面均固定安装有细杆(74)，两个所述细杆(74)相互靠近的一端均活动套装有卡接杆(73)，所述细杆(74)的外部活动套装有压缩弹簧(75)，所述压缩弹簧(75)的上下两端分别与卡接杆(73)和密封仓(71)之间的侧面固定连接，所述卡接杆(73)的另一端延伸至安装仓(72)的内部并与摩擦加热板(7)的侧面相互卡接。
2.根据权利要求1所述的一种污泥修复用的离心式污泥脱水设备，其特征在于：所述粉碎装置(6)包括第一连接块(61)和第二连接块(62)，所述第一连接块(61)和第二连接块(62)之间固定安装有横杆(64)，所述横杆(64)的外部活动套装有铅块(63)，所述横杆(64)的外部活动套装有缓冲弹簧(65)，所述缓冲弹簧(65)的左右两端分别与铅块(63)和第二连接块(62)之间的侧面固定连接。
3.根据权利要求1所述的一种污泥修复用的离心式污泥脱水设备，其特征在于：所述转鼓(5)的右侧呈漏斗状，所述转鼓(5)底面的左端连通有出泥管(46)，所述转鼓(5)底面的左侧连通有出水口(47)。
4.根据权利要求3所述的一种污泥修复用的离心式污泥脱水设备，其特征在于：所述螺旋转板(48)位于转鼓(5)漏斗状的右侧，所述转鼓(5)的正面开设有靠近螺旋转板(48)的出料口(42)。
5.根据权利要求1所述的一种污泥修复用的离心式污泥脱水设备，其特征在于：所述摩擦板(8)的内部开设有与摩擦加热板(7)相适配的凹槽，且凹槽内部的深度一致。
6.根据权利要求1所述的一种污泥修复用的离心式污泥脱水设备，其特征在于：所述卡接杆(73)的侧面开设有卡接槽，所述摩擦加热板(7)的侧面固定安装有与卡接槽相适配的稳定块。
7.根据权利要求1所述的一种污泥修复用的离心式污泥脱水设备，其特征在于：所述摩擦加热板(7)的宽度与安装仓(72)的宽度值相同，所述摩擦加热板(7)的两侧设有摩擦纹。
8.根据权利要求1所述的一种污泥修复用的离心式污泥脱水设备，其特征在于：所述摩擦加热板(7)的顶面为曲面，所述摩擦加热板(7)底面的中部与空心转轴(41)中部的距离大于摩擦加热板(7)顶面两端至空心转轴(41)中部的距离。
说明书
一种污泥修复用的离心式污泥脱水设备
技术领域
本发明涉及污泥修复设备技术领域，具体为一种污泥修复用的离心式污泥脱水设备。
背景技术
污泥修复为土壤修复的一种，现有的污泥修复过程包括脱水、干化和化学净化，从而可以将污泥变得可以用于植被生长的正常泥土。
现有的污泥脱水设备包括过滤式和离心式，过滤式脱水设备使用过程连续差，需要不停的清理滤芯，适用范围小，现有的离心式脱水设备是利用固液两相的密度差，在离心力的作用下，加快固相颗粒的沉降速度来实现固液分离的，然而现有的离心式脱水设备仍然存在以下问题;
一、现有由于淤泥脱水设备的离心机驱动转速为每分钟2500-3500转，利用差速器的差速为每分钟10-30转，使得污泥回收率为95%以上，脱水后泥饼的含水率为60%-85%左右，这样的处理手段污泥中仍然含有大量水分，脱水效率低下;
二、为了增加脱水率，现有的脱水设备加入加热设备，这样的处理手段不仅增加电力消耗，同时由于离心设备分离的固体颗粒直径均为大于0.01毫米，甚至存有大量砂砾，高速运动过程中，极大的增加了加热组件的磨损，使得加热组件需要定期更换检修，增加了该设备后续成本。
发明内容
本发明提供了一种污泥修复用的离心式污泥脱水设备，具备脱水效率高、电能消耗低和便于更换运转稳定的优点，解决了现有的离心式脱水设备因驱动差速限制导致脱水效率较低，和利用电能提高效率需要增加极高的电能消耗和加热组件使用寿命低下的问题。
本发明提供如下技术方案：一种污泥修复用的离心式污泥脱水设备，包括外壳和驱动组件，所述驱动组件的输出端固定套装有差速器，所述差速器的另一端固定套装有转杆，所述转杆的外部活动安装有第一支撑底座，所述转杆的另一端固定套装有延伸杆，所述延伸杆的外部固定套装有位于外壳内部的转鼓，所述延伸杆的另一端延伸至转鼓的内部并固定安装有空心转轴，所述空心转轴的另一端依次贯穿转鼓和外壳并开设有进料口，所述空心转轴的外部活动套装有位于外壳外部的第二支撑底座，所述空心转轴的外部固定套装有螺旋转送板和螺旋转板，所述螺旋转送板的数量为九个，所述螺旋转板的上下两端均卡接有摩擦加热板，所述转鼓的内壁固定安装有与摩擦加热板相适配的摩擦板，所述外壳的内壁通过稳定架与转鼓的外部活动套装，所述转鼓的内壁固定安装有两个位于摩擦板左右两侧的粉碎装置，所述螺旋转板的上下两面均开设有与摩擦加热板相适配的安装仓，所述螺旋转板的内部开设有位于安装仓两侧的密封仓，两个所述密封仓相互远离的侧面均固定安装有细杆，两个所述细杆相互靠近的一端均活动套装有卡接杆，所述细杆的外部活动套装有压缩弹簧，所述压缩弹簧的上下两端分别与卡接杆和密封仓之间的侧面固定连接，所述卡接杆的另一端延伸至安装仓的内部并与摩擦加热板的侧面相互卡接。
可选的，所述粉碎装置包括第一连接块和第二连接块，所述第一连接块和第二连接块之间固定安装有横杆，所述横杆的外部活动套装有铅块，所述横杆的外部活动套装有缓冲弹簧，所述缓冲弹簧的左右两端分别与铅块和第二连接块之间的侧面固定连接。
可选的，所述转鼓的右侧呈漏斗状，所述转鼓底面的左端连通有出泥管，所述转鼓底面的左侧连通有出水口。
可选的，所述螺旋转板位于转鼓漏斗状的右侧，所述转鼓的正面开设有靠近螺旋转板的出料口。
可选的，所述摩擦板的内部开设有与摩擦加热板相适配的凹槽，且凹槽内部的深度一致。
可选的，所述卡接杆的侧面开设有卡接槽，所述摩擦加热板的侧面固定安装有与卡接槽相适配的稳定块。
可选的，所述摩擦加热板的宽度与安装仓的宽度值相同，所述摩擦加热板的两侧设有摩擦纹。
可选的，所述摩擦加热板的顶面为曲面，所述摩擦加热板底面的中部与空心转轴中部的距离大于摩擦加热板顶面两端至空心转轴中部的距离。
本发明具备以下有益效果：
1、该污泥修复用的离心式污泥脱水设备，通过在螺旋转板的边缘设置有摩擦加热板，利用摩擦加热板高速转动与摩擦板的摩擦过程，使得摩擦加热板一直处于高温状态，此时因为摩擦加热板的高温对位于摩擦加热板附近的污泥进行高温烘干，水蒸气与其他部件接触冷凝成水被离心力引导出，从而对污泥进行二次脱水，极大的提高了该装置的脱水率。
2、该污泥修复用的离心式污泥脱水设备，利用摩擦起热的原理，避免了通过电力加热增加电能负担的问题，即缩减了电能使用，又保证了脱水的效率，极大的提高了该装置的节能性。
3、该污泥修复用的离心式污泥脱水设备，通过设置粉碎装置，利用离心力与弹簧弹力的更变，带动缓冲弹簧和铅块往复运动，从而使得缓冲弹簧对靠近摩擦加热板附近的大颗粒砂砾进行粉碎，避免了颗粒过大对摩擦加热板的碰撞而造成摩擦加热板磨损过度的问题，极大的增加了摩擦加热板的使用寿命。
4、该污泥修复用的离心式污泥脱水设备，通过设置卡接槽和稳定块，使得摩擦加热板与卡接杆连接的更为稳定，避免了螺栓安装过于繁琐，方便了工人快速安装，同时利用在摩擦加热板的左右两侧设有摩擦纹，增加了摩擦加热板与安装仓之间的摩擦力，极大的增加了摩擦加热板安装的稳定，缩减了离心力对摩擦加热板的影响，增加了该装置的安全性。
5、该污泥修复用的离心式污泥脱水设备，通过摩擦板的内部设有等深度的凹槽，使得摩擦加热板的顶面进入凹槽内部时，凹槽的底面可以将摩擦加热板脱离安装仓内部的部分按压至回复原型，从而使得摩擦加热板不会因离心力从安装仓中脱离出，增加了该装置的安全性。
