申请日2017.12.14
公开(公告)日2018.06.29
IPC分类号B01D36/04
摘要

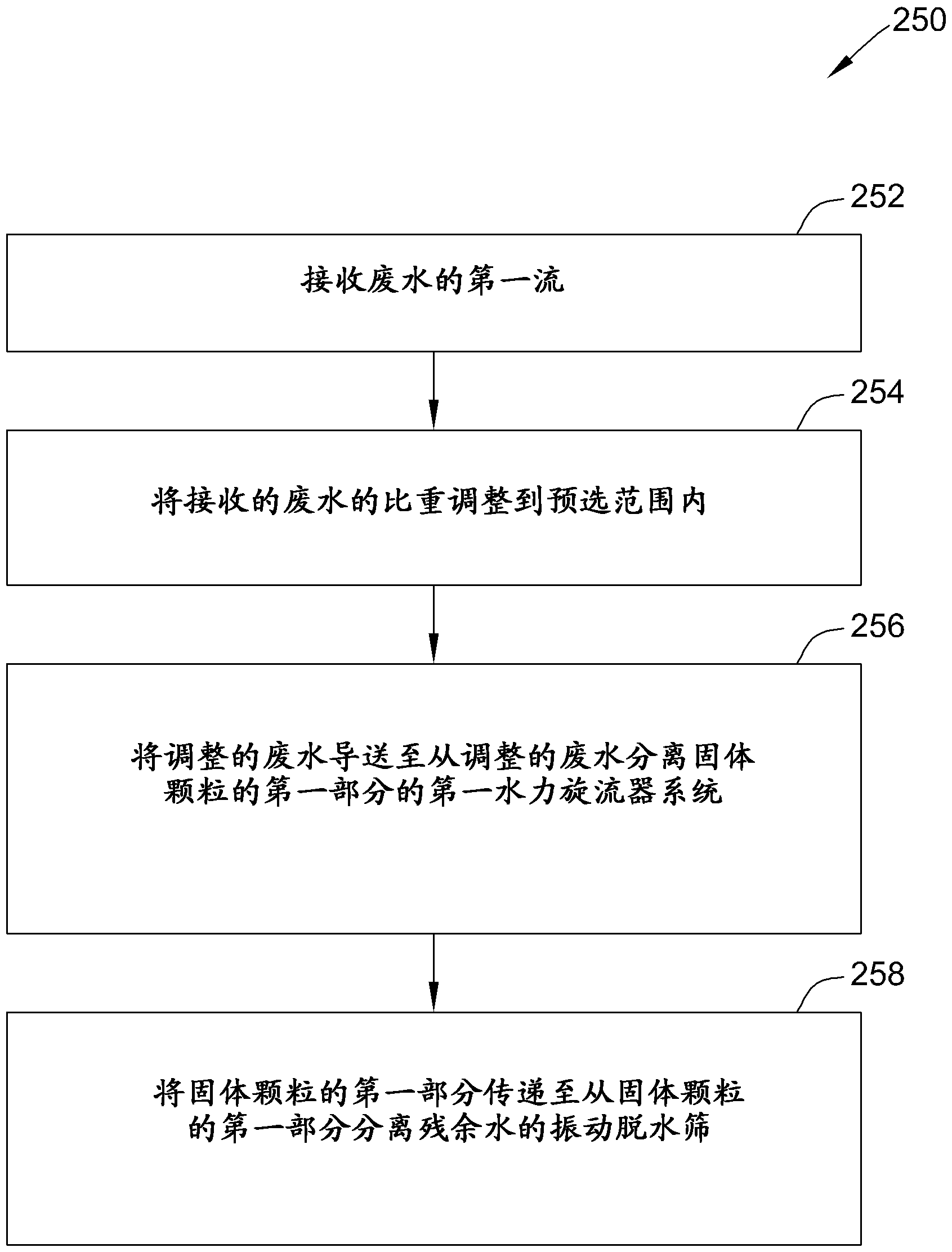

本发明涉及用于从废水分离固体颗粒的方法及系统。具体而言，一种用于从废水分离固体颗粒的方法包括接收废水的第一流，以及将接收的废水的比重调整到预选范围内。该方法还包括将调整的废水导送至第一水力旋流器系统。第一水力旋流器系统从调整的废水分离固体颗粒的第一部分。该方法还包括将固体颗粒的第一部分传递至振动脱水筛。振动脱水筛从固体颗粒的第一部分分离残余水。
权利要求书
1.一种用于从废水分离固体颗粒的方法，所述方法包括：
接收废水的第一流;
将接收的废水的比重调整到预选范围内;
将调整的废水导送至第一水力旋流器系统，其中所述第一水力旋流器系统从所述调整的废水分离固体颗粒的第一部分;以及
将固体颗粒的所述第一部分传递至振动脱水筛，其中所述振动脱水筛从固体颗粒的所述第一部分分离残余水。
2.根据权利要求1所述的方法，其特征在于，所述调整所述比重包括将所述比重调整到大约1.1和大约1.2之间。
3.根据权利要求1所述的方法，其特征在于，所述方法还包括在固体颗粒的所述第一部分从所述调整的废水除去之后，将所述调整的废水导送至第二水力旋流器系统，其中所述第二水力旋流器系统从所述调整的废水分离固体颗粒的第二部分。
4. 根据权利要求3所述的方法，其特征在于，所述方法还包括在固体颗粒的所述第二部分从所述调整的废水除去之后：
将所述调整的废水 导送至再循环水存储槽;以及
使用来自所述再循环存储槽的所述调整的废水的至少一部分来用于系统过程和冲洗应用中的至少一者。
5.根据权利要求3所述的方法，其特征在于，所述方法还包括将固体颗粒的所述第二部分传递至所述振动脱水筛，其中所述振动脱水筛从固体颗粒的所述第二部分分离残余水。
6.根据权利要求5所述的方法，其特征在于，所述传递固体颗粒的所述第二部分包括将固体颗粒的所述第二部分传递至所述振动脱水筛的中心部分，其中所述振动脱水筛同时从固体颗粒的所述第一部分和所述第二部分至少部分地分离残余水。
7.根据权利要求1所述的方法，其特征在于，所述方法还包括在振动固体筛机处接收原始废水，其中所述振动固体筛机从所述原始废水分离尺寸过大的固体以形成废水的所述第一流。
8.根据权利要求1所述的方法，其特征在于，接收废水的所述第一流包括从底部锅炉灰设备、处理废水结构和底灰储存仓中的至少一者接收废水的所述第一流。
9.一种用于从废水分离固体颗粒的系统，所述系统包括：
构造成接收废水的第一流的第一进料槽;
与所述第一进料槽流连通的调整水输入，所述调整水输入可控制成将水选择性地加入接收的废水，使得所述接收的废水的比重调整到预选范围内;
联接在所述第一进料槽下游的第一水力旋流器系统，所述第一水力旋流器系统构造成从所述调整的废水分离固体颗粒的第一部分;以及
振动脱水筛，其构造成：
在其上接收固体颗粒的所述第一部分;以及
从固体颗粒的所述第一部分分离残余水。
10.根据权利要求9所述的系统，其特征在于，所述调整水输入可控制成将所述接收的废水的比重调整到大约1.1和大约1.2之间。
说明书
用于从废水分离固体颗粒的方法及系统
技术领域
本公开大体上涉及废水处理，并且更具体地涉及用于从废水除去固体颗粒来允许水回收和再使用的系统及方法。
背景技术
至少一些已知的锅炉系统包括底灰系统，其使用水来冷却底灰且将底灰从锅炉输送至灰池来处理。大体上，底灰是来自燃烧的燃料的非可燃煤残余物。在至少一些此类系统中，用于输送灰的水输送至灰池而由固体污染，在灰池处，允许固体沉淀且累积。水还用于至少一些已知的锅炉系统来传送黄铁矿渣、节省器的灰和用于从烟道气体除去硫的反应空气污染控制试剂。固体颗粒收集在过滤器中，过滤器定期回流清洗来清除累积的过滤的材料。在至少一些已知的系统中，回流清洗和过滤的材料通常释放到沉淀池作为废淤渣。当此废淤渣累积且储存在灰池中时，潜在的毒性组分可由池水释放到底土中和池流放口。环境或其它废物流中的颗粒可与其混合和组合，使得废淤渣不适合再使用。
已知的底灰脱水系统是耗时的，大体上花费四到六小时来处理常规固体，且通常依靠重力来使颗粒与水分离。为了加快该过程，至少一些设施使用额外的分离设备，诸如但不限于水力旋流器。然而，此类设备的使用可取决于废水的特性而受限。
发明内容
在一个实施例中，提供了一种用于从废水分离固体颗粒的方法。该方法包括接收废水的第一流，以及将接收的废水的比重调整到预选范围内。该方法还包括将调整的废水导送至第一水力旋流器系统。第一水力旋流器系统从调整的废水分离固体颗粒的第一部分。该方法还包括将固体颗粒的第一部分传递至振动脱水筛。振动脱水筛从固体颗粒的第一部分分离残余水。
在另一个实施例中，提供了一种用于从废水分离固体颗粒的系统。该系统包括构造成接收废水的第一流的第一进料槽，以及与第一进料槽流连通地联接的调整水输入。调整水输入可控制成将水选择性地加入接收的废水，使得接收的废水的比重调整到预选范围内。系统还包括联接在第一进料槽下游的第一水力旋流器系统。第一水力旋流器系统构造成从调整的废水分离固体颗粒的第一部分。该系统还包括振动脱水筛，其构造成在其上接收固体颗粒的第一部分，且从固体颗粒的第一部分分离残余水。
在另一个实施例中，提供了一种用于从废水分离固体颗粒的方法。该方法包括在第一水力旋流器系统处接收废水。第一水力旋流器系统从废水分离固体颗粒的第一部分。该方法还包括在振动脱水筛的第一端处接收固体颗粒的第一部分，以及在固体颗粒的第一部分的分离之后，将废水导送至第二水力旋流器系统。第二水力旋流器系统从废水分离固体颗粒的第二部分。该方法还包括在振动脱水筛的中心部分处接收固体颗粒的第二部分。振动脱水筛同时从固体颗粒的第一部分和第二部分至少部分地分离残余水。
技术方案1. 一种用于从废水分离固体颗粒的方法，所述方法包括：
接收废水的第一流;
将接收的废水的比重调整到预选范围内;
将调整的废水导送至第一水力旋流器系统，其中所述第一水力旋流器系统从所述调整的废水分离固体颗粒的第一部分;以及
将固体颗粒的所述第一部分传递至振动脱水筛，其中所述振动脱水筛从固体颗粒的所述第一部分分离残余水。
技术方案2. 根据技术方案1所述的方法，其中，所述调整所述比重包括将所述比重调整到大约1.1和大约1.2之间。
技术方案3. 根据技术方案1所述的方法，其中，所述方法还包括在固体颗粒的所述第一部分从所述调整的废水除去之后，将所述调整的废水导送至第二水力旋流器系统，其中所述第二水力旋流器系统从所述调整的废水分离固体颗粒的第二部分。
技术方案4. 根据技术方案3所述的方法，其中，所述方法还包括在固体颗粒的所述第二部分从所述调整的废水除去之后：
将所述调整的废水导送至再循环水存储槽;以及
使用来自所述再循环存储槽的所述调整的废水的至少一部分来用于系统过程和冲洗应用中的至少一者。
技术方案5. 根据技术方案3所述的方法，其中，所述方法还包括将固体颗粒的所述第二部分传递至所述振动脱水筛，其中所述振动脱水筛从固体颗粒的所述第二部分分离残余水。
技术方案6. 根据技术方案5所述的方法，其中，所述传递固体颗粒的所述第二部分包括将固体颗粒的所述第二部分传递至所述振动脱水筛的中心部分，其中所述振动脱水筛同时从固体颗粒的所述第一部分和所述第二部分至少部分地分离残余水。
技术方案7. 根据技术方案1所述的方法，其中，所述方法还包括在振动固体筛机处接收原始废水，其中所述振动固体筛机从所述原始废水分离尺寸过大的固体以形成废水的所述第一流。
技术方案8. 根据技术方案1所述的方法，其中，接收废水的所述第一流包括从底部锅炉灰设备、处理废水结构和底灰储存仓中的至少一者接收废水的所述第一流。
技术方案9. 一种用于从废水分离固体颗粒的系统，所述系统包括：
构造成接收废水的第一流的第一进料槽;
与所述第一进料槽流连通的调整水输入，所述调整水输入可控制成将水选择性地加入接收的废水，使得所述接收的废水的比重调整到预选范围内;
联接在所述第一进料槽下游的第一水力旋流器系统，所述第一水力旋流器系统构造成从所述调整的废水分离固体颗粒的第一部分;以及
振动脱水筛，其构造成：
在其上接收固体颗粒的所述第一部分;以及
从固体颗粒的所述第一部分分离残余水。
技术方案10. 根据技术方案9所述的系统，其中，所述调整水输入可控制成将所述接收的废水的比重调整到大约1.1和大约1.2之间。
技术方案11. 根据技术方案9所述的系统，其中，所述系统还包括联接在所述第一水力旋流器系统下游且与其流连通的第二水力旋流器系统，所述第二水力旋流器系统构造成从所述调整的废水分离固体颗粒的第二部分。
技术方案12. 根据技术方案11所述的系统，其中，所述振动脱水筛还构造成在其上接收固体颗粒的所述第二部分，且从固体颗粒的所述第二部分分离残余水。
技术方案13. 根据技术方案12所述的系统，其中，所述振动脱水筛还构造成：
在所述振动脱水筛的中心部分处接收固体颗粒的所述第二部分;以及
同时从固体颗粒的所述第一部分和所述第二部分至少部分地分离残余水。
技术方案14. 一种用于从废水分离固体颗粒的方法，所述方法包括：
在第一水力旋流器系统处接收废水，其中所述第一水力旋流器系统从所述废水分离固体颗粒的第一部分;
在振动脱水筛的第一端处接收固体颗粒的所述第一部分;
在固体颗粒的所述第一部分的分离之后，将所述废水导送至第二水力旋流器系统，其中所述第二水力旋流器系统从所述废水分离固体颗粒的第二部分;以及
在所述振动脱水筛的中心部分处接收固体颗粒的所述第二部分，其中所述振动脱水筛同时从固体颗粒的所述第一部分和所述第二部分至少部分地分离残余水。
技术方案15. 根据技术方案14所述的方法，其中，废水的第五流包括废水在固体颗粒的所述第二部分从其除去之后的第四流，所述方法还包括：
在固体颗粒的所述第二部分的分离之后，将所述废水导送至再循环水存储槽;以及
使用在所述再循环存储槽处接收的所述废水的至少一部分来用于系统过程和冲洗应用中的至少一者。
技术方案16. 根据技术方案14所述的方法，其中，所述方法还包括：
在第一进料槽处接收废水的第一流;以及
将所述废水从所述第一进料槽导送至所述第一水力旋流器系统。
技术方案17. 根据技术方案16所述的方法，其中，所述方法还包括在所述第一水力旋流器系统处接收所述废水之前，将导送至所述第一水力旋流器系统的所述废水的比重调整到预选范围内。
技术方案18. 根据技术方案17所述的方法，其中，所述调整所述比重包括将所述废水的比重调整到大约1.1和大约1.2之间。
技术方案19. 根据技术方案16所述的方法，其中，所述方法还包括：
在振动固体筛机处接收原始废水，其中所述振动固体筛机从所述原始废水分离尺寸过大的固体以形成废水的第一流;以及
在所述尺寸过大的固体从其除去之后，接收所述原始废水作为废水的所述第一流。
技术方案20. 根据技术方案19所述的方法，其中，接收所述原始废水包括从底部锅炉灰设备、处理废水结构和底灰储存仓中的至少一者接收所述原始废水。
