申请日2018.01.17
公开(公告)日2018.06.19
IPC分类号B01D29/56; B01D29/03; B01D29/01; B01D29/94; B01D33/01
摘要
本发明公开了一种生活污水污物收集再利用装置，包括水平固定管，所述水平固定管下方左侧固定连接有排水管，排水管上方固定连接有第一滤网，所述水平固定管中部固定连接有阀门，阀门位于排水管右侧;水平固定管顶部中央固定连接有电机座，电机座上方固定连接有电机，所述电机输出端固定连接有主动锥齿轮，水平固定管上方转动连接有纵向固定轴，纵向固定轴顶部固定连接有从动锥齿轮，从动锥齿轮与主动锥齿轮相啮合。与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，在使用时能够有效的将污水进行过滤，便于后续处理，此外装置在进行过滤的同时将污水中的生活垃圾进行收集再利用，避免造成浪费，值得推广。
权利要求书

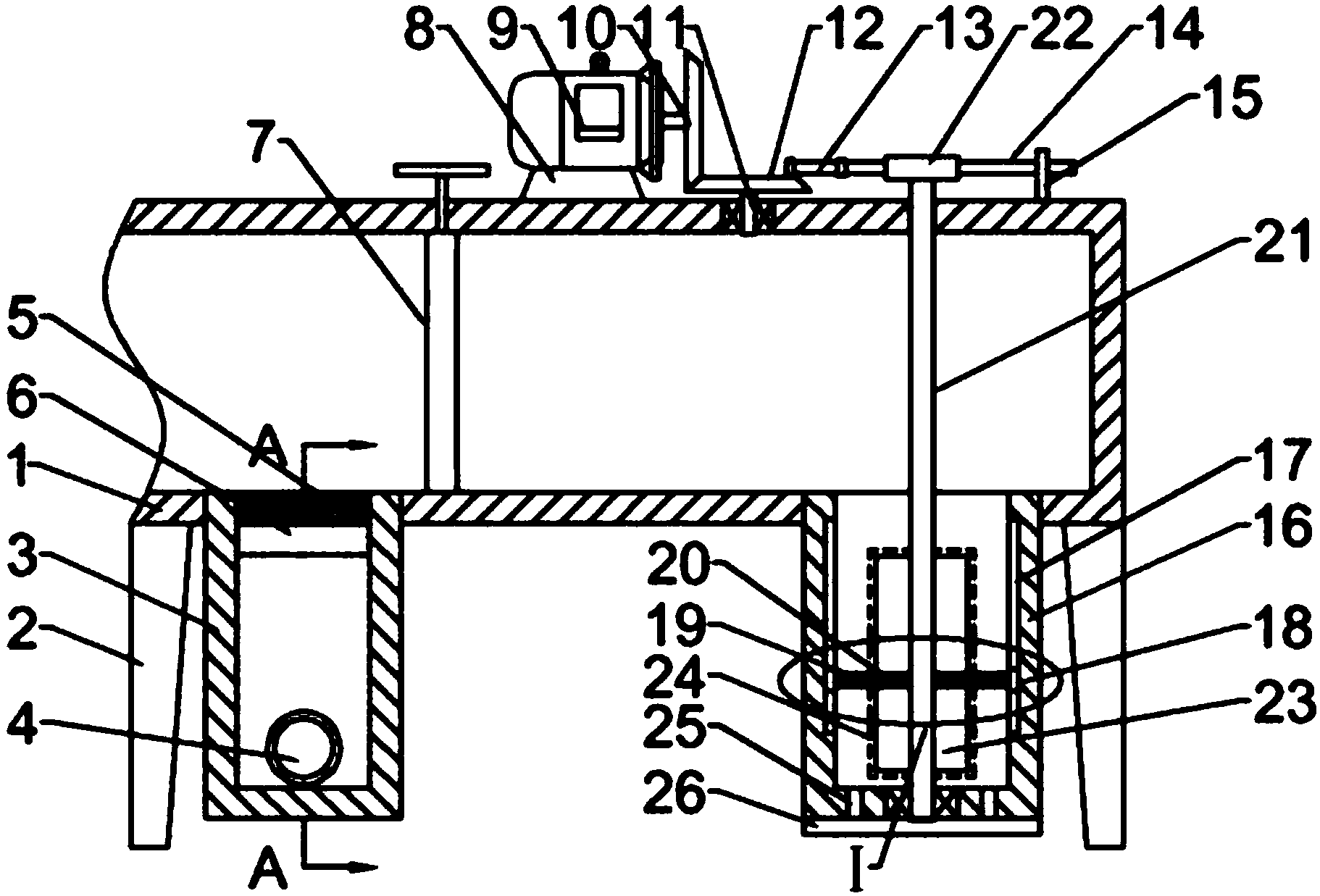

1.一种生活污水污物收集再利用装置，包括水平固定管(1)，其特征在于，所述水平固定管(1)下方左侧固定连接有排水管(3)，排水管(3)上方固定连接有第一滤网(5)，所述水平固定管(1)中部固定连接有阀门(7)，阀门(7)位于排水管(3)右侧;水平固定管(1)顶部中央固定连接有电机座(8)，电机座(8)上方固定连接有电机(9)，所述电机(9)输出端固定连接有主动锥齿轮(10)，水平固定管(1)上方转动连接有纵向固定轴(11)，纵向固定轴(11)顶部固定连接有从动锥齿轮(12)，从动锥齿轮(12)与主动锥齿轮(10)相啮合，所述从动锥齿轮(12)上方右侧转动连接有第一传动杆(13)，第一传动杆(13)右侧转动连接有第二传动杆(14)，水平固定管(1)顶部右侧固定连接有导向支架(15)，第二传动杆(14)与导向支架(15)滑动连接，所述第二传动杆(14)前侧为齿条状，水平固定管(1)右侧转动连接有纵向转轴(21)，纵向转轴(21)上端固定连接有从动齿轮(22)，从动齿轮(22)与第二传动杆(14)相啮合;所述水平固定管(1)右侧下方固定连接有集污管(16)，集污管(16)内侧壁左右对称开设有纵向滑槽(17)，纵向滑槽(17)内部爱互动连接有纵向滑块(18)，所述纵向滑块(18)之间固定连接有水平滤板(19)，水平滤板(19)上开设有若干滤孔(20)，所述纵向转轴(21)下端与水平滤板(19)中部螺纹连接。
2.根据权利要求1所述的一种生活污水污物收集再利用装置，其特征在于，所述水平固定管(1)下方左右对称固定连接有纵向支撑架(2)。
3.根据权利要求1所述的一种生活污水污物收集再利用装置，其特征在于，所述排水管(3)下方后侧开设有排污口(4)。
4.根据权利要求1所述的一种生活污水污物收集再利用装置，其特征在于，所述第一滤网(5)下方固定连接有第二滤网(6)，第二滤网(6)网眼直径小于第一滤网(5)网眼直径。
5.根据权利要求1所述的一种生活污水污物收集再利用装置，其特征在于，所述阀门(7)为蝶阀。
6.根据权利要求1所述的一种生活污水污物收集再利用装置，其特征在于，所述集污管(16)后侧开设有出料口(23)，出料口(23)后侧密封连接有固定盖板(24)。
7.根据权利要求1所述的一种生活污水污物收集再利用装置，其特征在于，所述集污管(16)底部开设有出水孔(25)，出水孔(25)下方固定连接有密封底板(26)。
8.根据权利要求1所述的一种生活污水污物收集再利用装置，其特征在于，所述主动锥齿轮(10)直径大于从动锥齿轮(12)直径。
说明书
一种生活污水污物收集再利用装置
技术领域
本发明涉及一种生活垃圾收集装置，具体是一种生活污水污物收集再利用装置。
背景技术
随着我国城市化发展进程的加快,城市缺水日益严重;与此同时城市生活污水排放量越来越大,日趋严重的水污染降低了水体的使用功能,使本来就具有的水资源供需矛盾更加尖锐。水资源的短缺问题己成为国家经济社会可持续发展的严重制约因素。针对目前我国水资源短缺的实际情况和生活污水集中处理再生利用的弊端,提出适度的生活污水分散处理及再生利用是对集中污水处理再生利用的必要补充,污水的再生利用是开源节流,减轻水体污染,改善生态环境,解决水资源危机的有效途径之一。
研究表明，日常生活的污水中，污染杂质一般仅占0.1%，其余都是可以再用的清水。目前日常冲刷厕所用水、清洁地面用水、绿化灌溉用水和消防系统用水一般都直接使用洁净的自来水，造成了水资源的浪费。同时，日常生活中产生的生活污水一般都是直接排至地下或江河，对环境造成污染。因此，有必要提供一种可对生活污水有效收集、合理利用的生活污水过滤系统。
生活污水中的污物虽然不多，但是多为米粒、瓜果皮以及生活有机垃圾，这些污物完全可以进行再利用，积少成多其量也是很大的，直接滤出不用造成了较大的浪费。为此本领域技术人员提出了一种生活污水污物收集再利用装置，以解决上述背景中提出的问题。
发明内容
本发明的目的在于提供一种生活污水污物收集再利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种生活污水污物收集再利用装置，包括水平固定管，所述水平固定管下方左侧固定连接有排水管，排水管上方固定连接有第一滤网，所述水平固定管中部固定连接有阀门，阀门位于排水管右侧;水平固定管顶部中央固定连接有电机座，电机座上方固定连接有电机，所述电机输出端固定连接有主动锥齿轮，水平固定管上方转动连接有纵向固定轴，纵向固定轴顶部固定连接有从动锥齿轮，从动锥齿轮与主动锥齿轮相啮合，所述从动锥齿轮上方右侧转动连接有第一传动杆，第一传动杆右侧转动连接有第二传动杆，水平固定管顶部右侧固定连接有导向支架，第二传动杆与导向支架滑动连接，所述第二传动杆前侧为齿条状，水平固定管右侧转动连接有纵向转轴，纵向转轴上端固定连接有从动齿轮，从动齿轮与第二传动杆相啮合;所述水平固定管右侧下方固定连接有集污管，集污管内侧壁左右对称开设有纵向滑槽，纵向滑槽内部爱互动连接有纵向滑块，所述纵向滑块之间固定连接有水平滤板，水平滤板上开设有若干滤孔，所述纵向转轴下端与水平滤板中部螺纹连接。
作为本发明进一步的方案：所述水平固定管下方左右对称固定连接有纵向支撑架。
作为本发明再进一步的方案：所述排水管下方后侧开设有排污口。
作为本发明再进一步的方案：所述第一滤网下方固定连接有第二滤网，第二滤网网眼直径小于第一滤网网眼直径。
作为本发明再进一步的方案：所述阀门为蝶阀。
作为本发明再进一步的方案：所述集污管后侧开设有出料口，出料口后侧密封连接有固定盖板。
作为本发明再进一步的方案：所述集污管底部开设有出水孔，出水孔下方固定连接有密封底板。
作为本发明再进一步的方案：所述主动锥齿轮直径大于从动锥齿轮直径。
与现有技术相比，本发明的有益效果是：本发明结构简单，使用方便，在使用时能够有效的将污水进行过滤，便于后续处理，此外装置在进行过滤的同时将污水中的生活垃圾进行收集再利用，避免造成浪费，值得推广。
