申请日2017.12.15
公开(公告)日2018.08.28
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型提供的同步硝化反硝化污水处理一体化设备，包括控制器、处理罐和位于处理罐上方的布水器;布水器具有进水口，进水口连接进水泵;布水器连接中心布水管，中心布水管伸出布水器并伸入处理罐底部，中心布水管底端连接布水口;处理罐底端设置活性污泥床、进气口和排泥口;进气口一端连接鼓风机，另一端连接位于处理罐底部的曝气器;处理罐中部设置气水分离装置，气水分离装置连接内循环系统，内循环系统的末端连接布水器;气水分离装置上方具有泥水分离区;控制器分别与鼓风机和进水泵电连接。该装置的生化反应效率高，水在处理罐中停留时间短，单位时间处理能力强，能够缩小一体化设备的体积并安装在地面上，便于检修和安装。
权利要求书

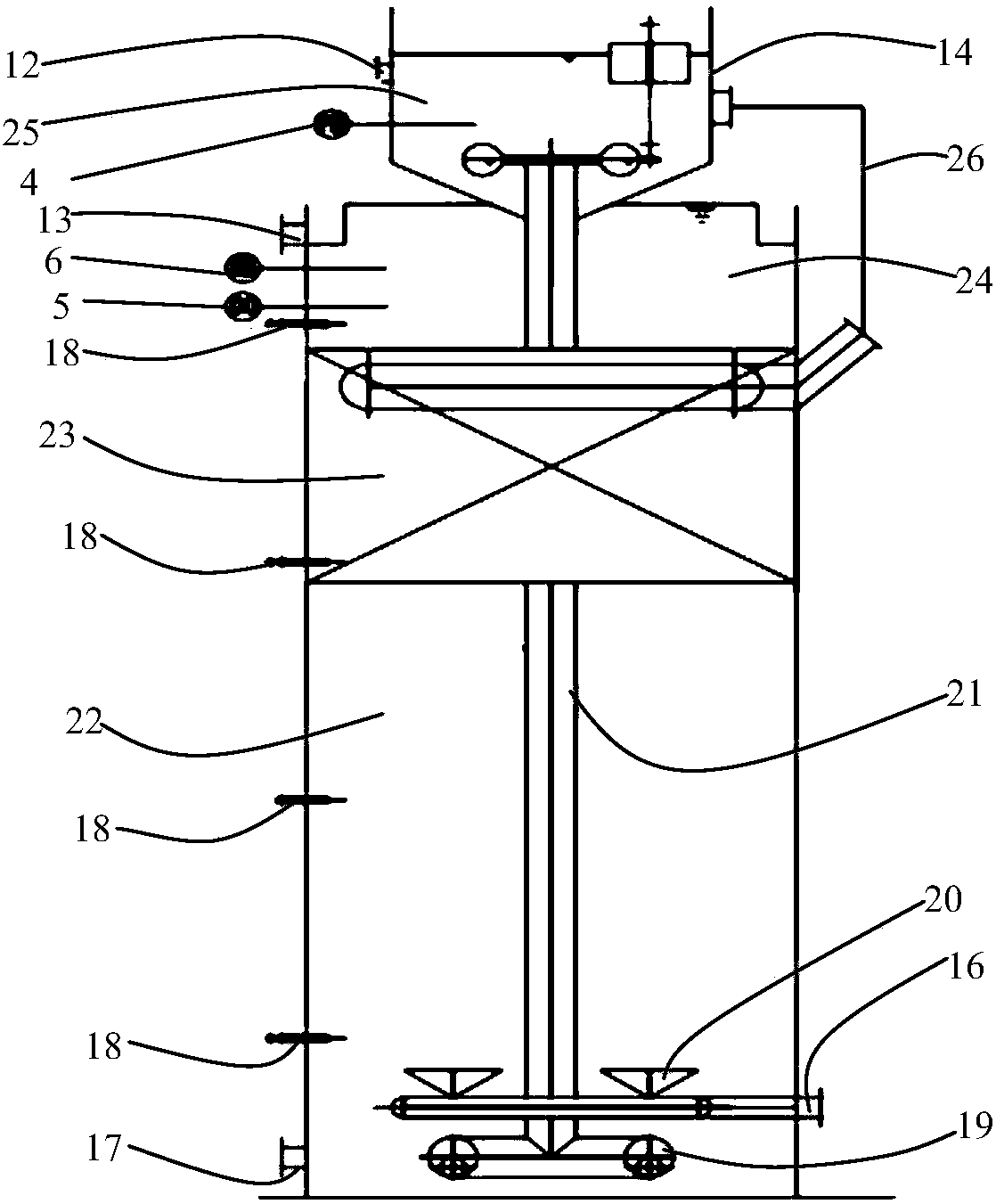

1.一种同步硝化反硝化污水处理一体化设备，其特征在于，包括控制器(7)、处理罐(15)和位于处理罐(15)上方的布水器(14);布水器(14)具有进水口(12)，进水口(12)连接进水泵(8);布水器(14)连接中心布水管(21)，中心布水管(21)伸出布水器(14)并伸入处理罐(15)底部，中心布水管(21)底端连接布水口(19);处理罐(15)底端设置活性污泥床、进气口(16)和排泥口(17);进气口(16)一端连接鼓风机(9)，另一端连接位于处理罐(15)底部的曝气器(20);处理罐(15)顶端设置出水口(13);处理罐(15)中部设置气水分离装置，气水分离装置连接内循环系统(26)，内循环系统(26)的末端连接布水器(14);气水分离装置上方具有泥水分离区(24);控制器(7)分别与鼓风机(9)和进水泵(8)电连接。
2.如权利要求1所述的同步硝化反硝化污水处理一体化设备，其特征在于，在进水口(12)与进水泵(8)之间设置进水流量计(10)，在进气口(16)与鼓风机(9)之间设置鼓风机流量计(11);进水流量计(10)和鼓风机流量计(11)分别与控制器(7)电连接。
3.如权利要求1所述的同步硝化反硝化污水处理一体化设备，其特征在于，处理罐(15)和布水器(14)中均设置溶解氧传感器(5)和污泥浓度传感器(6)，溶解氧传感器(5)和污泥浓度传感器(6)均与控制器(7)电连接。
4.如权利要求1所述的同步硝化反硝化污水处理一体化设备，其特征在于，所述布水器(14)为脉冲布水器。
5.如权利要求1所述的同步硝化反硝化污水 处理一体化设备，其特征在于，内循环系统(26)为气提回流系统。
6.如权利要求1所述的同步硝化反硝化污水处理一体化设备，其特征在于，处理罐(15)和布水器(14)采用不锈钢材质。
7.如权利要求1所述的同步硝化反硝化污水处理一体化设备，其特征在于，所述同步硝化反硝化污水处理一体化设备安装在地面上。
8.如权利要求1所述的同步硝化反硝化污水处理一体化设备，其特征在于，处理罐(15)为圆形或长方形立式结构。
说明书
一种同步硝化反硝化污水处理一体化设备
技术领域
本实用新型属于污水处理技术领域，涉及一种同步硝化反硝化污水处理一体化设备。
背景技术
随着改革开放及工农业发展，居民的生活水平发生了巨大的变化，环境污染问题也更加严峻，污染治理刻不容缓，随着30年左右的发展，污水处理工艺及设备也在不断研发及更新换代。随着村镇环境治理的推进，产生了多种多样的小型污水处理一体化设备，其中大部分设备采用埋地式设计，因设备生产周期短、安装快捷、投资成本低等优点被广泛采用;但在使用过程中发现大多数设备由于各种原因导致设备使用寿命短、无法稳定运行或处理效果不佳等现象。可归纳为如下缺点：
一部分一体化设备采用碳钢防腐材料加工而成，埋地设备腐蚀严重，使用寿命短;
一部分一体化设备采用玻璃钢材质加工而成，当受到不均衡外力或剪切力时会变形或爆裂;
埋在地下3～4米深，土建施工难度加大，设备检修困难;
一旦因腐蚀或变形破裂引起的污水泄漏将污染地下水或周围土壤;
当设备报废拆除后，土壤的功能恢复比较困难，尤其是地下3～4米深的设备基础。
基于以上原因，申请人在多年污水处理运行管理的基础上进行经验总结和技术积累，结合其它工艺设备的优点，经过多次中试实验研究开发出SNDR(Simultaneousnitrification denitrification reactor，同步硝化反硝化反应器)污水处理一体化设备。
实用新型内容
为了克服上述现有技术存在的缺陷，本实用新型的目的在于提供一种同步硝化反硝化污水处理一体化设备，污水处理效率高，能够缩小一体化设备的体积并安装在地面上，便于检修和安装。
本实用新型是通过以下技术方案来实现：
一种同步硝化反硝化污水处理一体化设备，其特征在于，包括控制器、处理罐和位于处理罐上方的布水器;布水器具有进水口，进水口连接进水泵;布水器连接中心布水管，中心布水管伸出布水器并伸入处理罐底部，中心布水管底端连接布水口;处理罐底端设置活性污泥床、进气口和排泥口;进气口一端连接鼓风机，另一端连接位于处理罐底部的曝气器;处理罐顶端设置出水口;处理罐中部设置气水分离装置，气水分离装置连接内循环系统，内循环系统的末端连接布水器;气水分离装置上方具有泥水分离区;控制器分别与鼓风机和进水泵电连接。
优选地，在进水口与进水泵之间设置进水流量计，在进气口与鼓风机之间设置鼓风机流量计;进水流量计和鼓风机流量计分别与控制器电连接。
优选地，处理罐和布水器中均设置溶解氧传感器和污泥浓度传感器，溶解氧传感器和污泥浓度传感器均与控制器电连接。
优选地，所述布水器为脉冲布水器。
优选地，内循环系统为气提回流系统。
优选地，处理罐和布水器采用不锈钢材质。
优选地，所述同步硝化反硝化污水处理一体化设备安装在地面上。
优选地，处理罐为圆形或长方形立式结构。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型提供的一种同步硝化反硝化污水处理一体化设备，其包括控制器、处理罐和位于处理罐上方的布水器，其中，污水经过进水泵进入布水器，布水器通过中心布水管将污水导入到处理罐底部，污水与处理罐底端的活性污泥床接触并开始发生生化反应;随着布水器不断向处理罐底端导入新的污水，污水在处理罐中不断上升，并在曝气器导入的空气作用下发生生化反应，当污水进入气水分离装置时，内循环系统将空气和部分污水带入布水器中循环;当污水达到气水分离装置以上时进入泥水分离区并在重力作用下实现泥水分离，分离后的清水通过出水口外排。该一体化设备实现了污泥的循环，生化反应效率高，水在处理罐中停留时间
