申请日2017.12.15
公开(公告)日2018.08.03
IPC分类号C02F11/12
摘要
本实用新型涉及污水处理技术领域，尤其为一种适于热电厂的污水处理系统，包括支撑座、安装在支撑座顶部的处理箱、设置在处理箱一侧的上料传送带以及安装在上料传送带一侧的伸缩电机。旋转电机带动输出轴旋转，此时旋转板随着输出轴进行旋转将处理箱进行旋转处理，利用离心力将污泥内部的水分甩出，污水从通孔进入到出水板内部，并从出水口排出，有利于对污泥内部的水分进行高效的脱干，在污泥放置时可以减少对环境的影响，通过推拉头将门板拉开，门板随着铰链进行转动，可以将门板倾斜，此时污泥可以顺着门板内部滑出，方便对污泥进行下料工作，提高了使用的便利度。
权利要求书

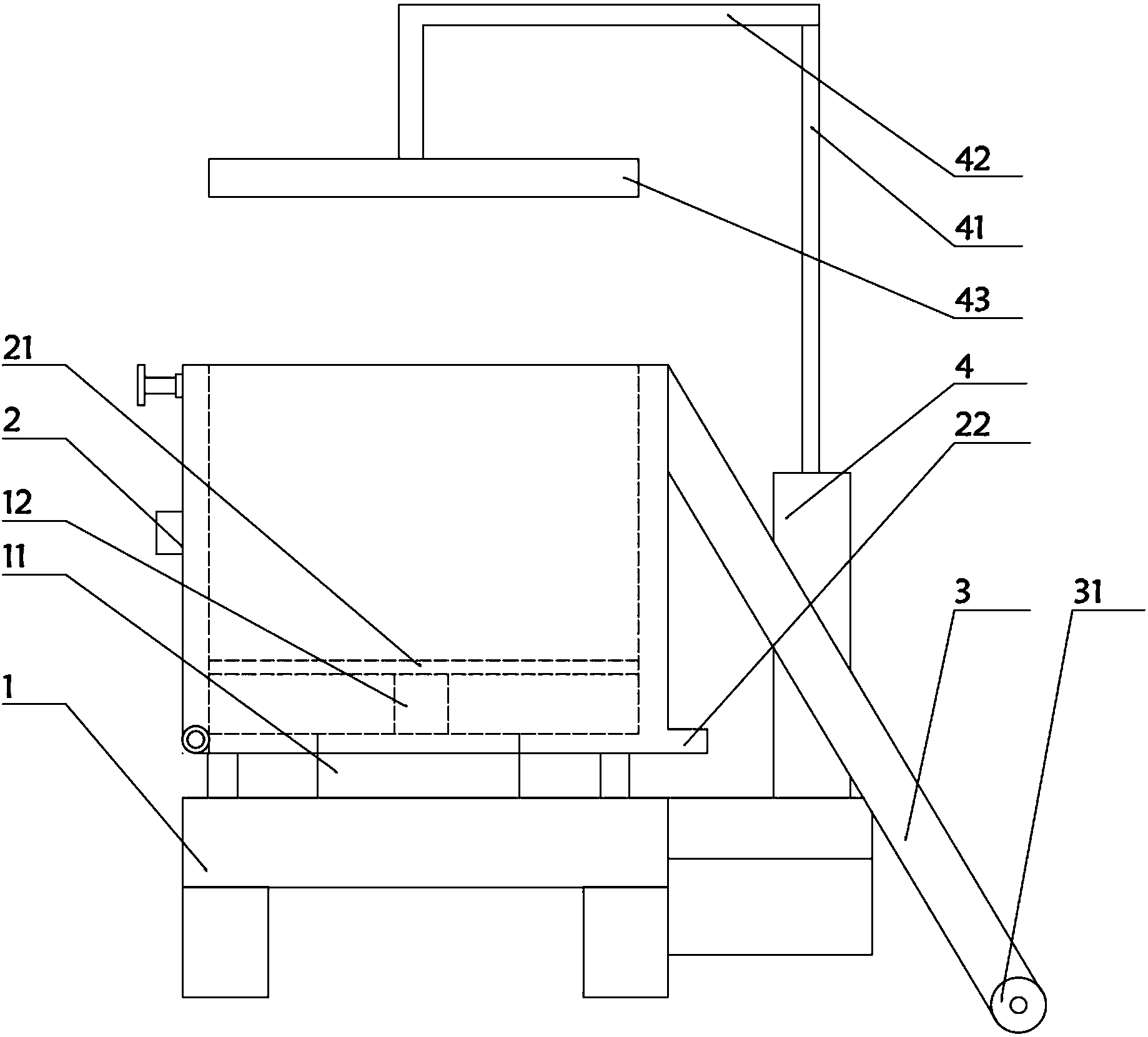

1.一种适于热电厂的污水处理系统，包括支撑座(1)、安装在所述支撑座(1)顶部的处理箱(2)、设置在所述处理箱(2)一侧的上料传送带(3)以及安装在所述上料传送带(3)一侧的伸缩电机(4)，其特征在于：所述处理箱(2)的内部设置有旋转板(21)，所述处理箱(2)的一侧设置有出水口(22)，所述处理箱(2)包括两个侧板(24)，所述侧板(24)的一侧设置有推拉机构(23)，所述侧板(24)的另一侧设置有出水板(25)，所述侧板(24)的底部设置有铰链(231)，所述铰链(231)的另一侧和所述侧板(24)紧密焊接，所述推拉机构(23)包括门板(232)以及设置在所述门板(232)两侧的固定条(233)，所述门板(232)的表面设置有推拉头(234)，所述固定条(233)的表面设置有紧固螺栓(235)。
2.根据权利要求1所述的适于热电厂的污水处理系统，其特征在于：所述侧板(24)和所述出水板(25)为一体成型结构，所述门板(232)和所述固定条(233)为一体成型结构。
3.根据权利要求1所述的适于热电厂的污水处理系统，其特征在于：所述固定条(233)和所述侧板(24)通过所述紧固螺栓(235)紧密焊接。
4.根据权利要求1所述的适于热电厂的污水处理系统，其特征在于：所述出水板(25)为内部为中空结构，所述出水板(25)的内侧设置有若干个通孔(251)，所述出水板(25)和所述出水口(22)相连通。
5.根据权利要求1所述的适于热电厂的污水处理系统，其特征在于：所述支撑座(1)的顶部设置有旋转电机(11)，所述旋转电机(11)的顶部设置有输出轴(12)。
6.根据权利要求5所述的适于热电厂的污水 处理系统，其特征在于：所述输出轴(12)和所述旋转板(21)紧密焊接。
7.根据权利要求1所述的适于热电厂的污水处理系统，其特征在于：所述上料传送带(3)的出口端靠近所述处理箱(2)一侧，所述上料传送带(3)的内部设置有传送棍(31)，所述传送棍(31)和所述上料传送带(3)传动连接。
8.根据权利要求1所述的适于热电厂的污水处理系统，其特征在于：所述伸缩电机(4)的顶部安装有伸缩杆(41)，所述伸缩杆(41)的一端设置有连接杆(42)，所述连接杆(42)的底部设置有压板(43)，所述压板(43)和所述处理箱(2)卡接配合。
说明书
一种适于热电厂的污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种适于热电厂的污水处理系统。
背景技术
热电厂由于客观事实不可能与大型发电厂在同等起路线上竞价上网的。热电厂装机容量受热负荷大小、性质等制约，机组规模要比目前火电厂的主力机组小很多。热电厂由于既发电又供热，锅炉容量大于同规模火电厂。供热方式有分散供热和集中供热两大类。在用户处就地分散供热，因供热规模限制，只能采用低参数热效率不高的小型锅炉。然而由热电厂供热则形成地区集中供热。由于供热规模大，可以采用高参数高效率的大型锅炉，从而使能源利用效益得到较大的提高。在热电厂污水处理过滤过程中会产生大量的污泥，对工业污泥处理是污水处理的一部分。
但现有的热电厂的污水处理系统，处理污泥的方式仅仅采用过滤和晒干的方式，由于污泥内部掺杂大量的污水，导致污泥气味难闻，长时间放置容易滋生大量的细菌，对环境造成一定的污染，同时对处理后的污泥不方便进行下料，对使用造成一定的麻烦。鉴于此，我们提出一种适于热电厂的污水处理系统。
实用新型内容
本实用新型的目的在于提供一种适于热电厂的污水处理系统，以解决上述背景技术中提出的由于污泥内部掺杂大量的污水，导致污泥气味难闻，长时间放置容易滋生大量的细菌，对环境造成一定的污染，同时对处理后的污泥不方便进行下料，对使用造成一定的麻烦的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种适于热电厂的污水处理系统，包括支撑座、安装在所述支撑座顶部的处理箱、设置在所述处理箱一侧的上料传送带以及安装在所述上料传送带一侧的伸缩电机，所述处理箱的内部设置有旋转板，所述处理箱的一侧设置有出水口，所述处理箱包括两个侧板，所述侧板的一侧设置有推拉机构，所述侧板的另一侧设置有出水板，所述侧板的底部设置有铰链，所述铰链的另一侧和所述侧板紧密焊接，所述推拉机构包括门板以及设置在所述门板两侧的固定条，所述门板的表面设置有推拉头，所述固定条的表面设置有紧固螺栓。
优选的，所述侧板和所述出水板为一体成型结构，所述门板和所述固定条为一体成型结构。
优选的，所述固定条和所述侧板通过所述紧固螺栓紧密焊接。
优选的，所述出水板为内部为中空结构，所述出水板的内侧设置有若干个通孔，所述出水板和所述出水口相连通。
优选的，所述支撑座的顶部设置有旋转电机，所述旋转电机的顶部设置有输出轴。
优选的，所述输出轴和所述旋转板紧密焊接。
优选的，所述上料传送带的出口端靠近所述处理箱一侧，所述上料传送带的内部设置有传送棍，所述传送棍和所述上料传送带传动连接。
优选的，所述伸缩电机的顶部安装有伸缩杆，所述伸缩杆的一端设置有连接杆，所述连接杆的底部设置有压板，所述压板和所述处理箱卡接配合。
与现有技术相比，本实用新型的有益效果：
1、该适于热电厂的污水处理系统，旋转电机带动输出轴旋转，此时旋转板随着输出轴进行旋转将处理箱进行旋转处理，利用离心力将污泥内部的水分甩出，污水从通孔进入到出水板内部，并从出水口排出，有利于对污泥内部的水分进行高效的脱干，在污泥放置时可以减少对环境的影响。
2、该适于热电厂的污水处理系统，通过推拉头将门板拉开，门板随着铰链进行转动，可以将门板倾斜，此时污泥可以顺着门板内部滑出，方便对污泥进行下料工作，提高了使用的便利度。
