申请日2018.07.09
公开(公告)日2019.02.05
IPC分类号C02F9/10; C02F103/18
摘要
本实用新型涉及脱硫废水处理技术领域，尤其是一种脱硫废水处理系统，包括废水蒸发炉，所述废水蒸发炉的上方设有顶盖，所述废水蒸发炉与顶盖相互靠近的一侧均水平连接有连接环，两个所述连接环之间通过多个锁紧件连接，所述废水蒸发炉的外侧套接有固定环套，所述固定环套的底端垂直连接有支撑架，所述废水蒸发炉的内部内壁上沿圆周方向等距离竖直安装有多个加热管，所述加热管上方的废水蒸发炉内部水平连接有过滤装置。本实用新型，结构简单，操作方便，脱硫废水处理效果好，有效的避免了脱硫废水对环境造成污染。
权利要求书

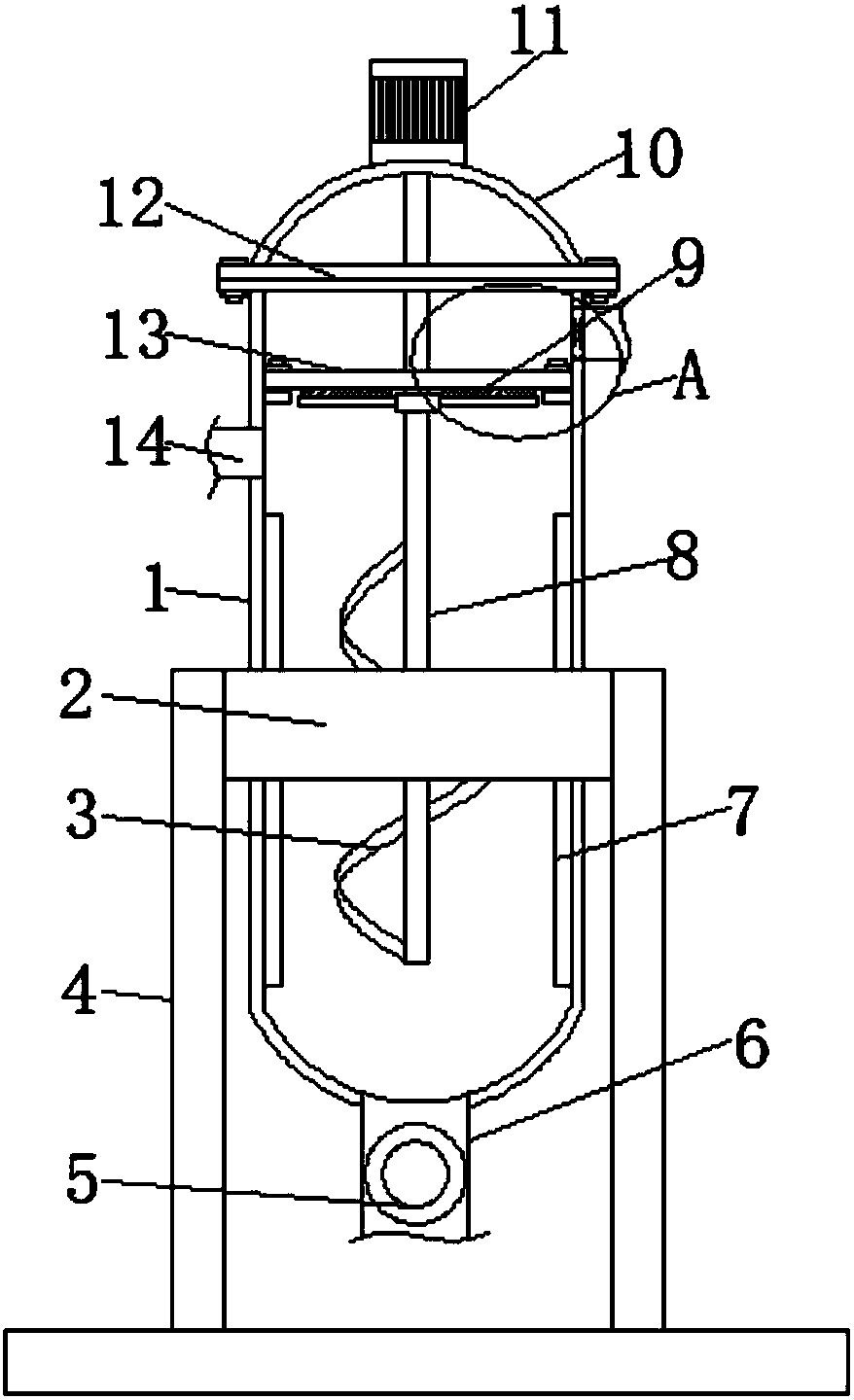

1.一种脱硫废水处理系统，包括废水蒸发炉(1)，所述废水蒸发炉(1)的上方设有顶盖(10)，所述废水蒸发炉(1)与顶盖(10)相互靠近的一侧均水平连接有连接环(12)，两个所述连接环(12)之间通过多个锁紧件连接，其特征在于，所述废水蒸发炉(1)的外侧套接有固定环套(2)，所述固定环套(2)的底端垂直连接有支撑架(4)，所述废水蒸发炉(1)的内部内壁上沿圆周方向等距离竖直安装有多个加热管(7)，所述加热管(7)上方的废水蒸发炉(1)内部水平连接有过滤装置，所述过滤装置包括多个水平连接在废水蒸发炉(1)内壁上的支撑板(18)，所述支撑板(18)的顶部均垂直连接有螺杆(21)，多根所述螺杆(21)上共同套设有环形框架(13)，所述环形框架(13)顶部的螺杆(21)上均通过螺纹连接有螺母(17)，且所述环形框架(13)内侧连接有滤膜(15)，所述滤膜(15)底部设有清扫装置，所述清扫装置包括固定安装在顶盖(10)顶部的电机(11)，所述电机(11)的输出轴上连接有旋转轴(8)，所述旋转轴(8)依次贯穿顶盖(10)和滤膜(15)延伸至废水蒸发炉(1)内部，且所述旋转轴(8)上固定连接有套筒(22)，所述套筒(22)位于滤膜(15)底部，所述套筒(22)的两端水平连接有固定板(16)，所述固定板(16)的顶部连接有清扫刷(9)，所述清扫刷(9)与滤膜(15)底部接触，在所述滤膜(15)与加热管(7)之间的废水蒸发炉(1)侧壁上水平连接有进液管(14)，所述滤膜(15)与顶盖(10)之间的废水蒸发炉(1)侧壁上水平连接有排气管(19)，所述废水蒸发炉(1)底端连接有排料管(6)，所述排料管(6)上安装有单向阀(5)。
2.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，所述套筒(22)下方的旋转轴(8)上连接有螺旋叶片(3)，所述螺旋叶片(3)与加热管(7)之间留有间隙。
3.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，所述排气管(19)靠近废水蒸发炉(1)的一端内部安装有引流风扇(20)。
4.根据权利要求1所述的一种脱硫废水处理系统，其特征在于，所述废水蒸发炉(1)底端以及顶盖(10)均呈圆弧形设置。
说明书
一种脱硫废水处理系统
技术领域
本实用新型涉及脱硫废水处理技术领域，尤其涉及一种脱硫废水处理系统。
背景技术
湿法脱硫是应用范围最广的烟气脱硝工艺，产生的脱硫废水由于悬浮物含量高且颗粒细小，并且含有铜、锌、氟化物、硫化物等二次污染物，并且含有重金属离子如镉、汞、铬、铅、镍等污染物，对环境的污染十分严重。现有的脱硫废水处理方法中，利用加热蒸发脱硫废水具有成本低、工艺简单的特点，但此方法工作效率慢，同时排出的蒸汽会带有少量的污染物，从而对环境造成影响。
实用新型内容
本实用新型的目的是为了解决现有技术中存在工作效率慢，同时排出的蒸汽会带有少量的污染物，从而对环境造成影响的缺点，而提出的一种脱硫废水处理系统。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种脱硫废水处理系统，包括废水蒸发炉，所述废水蒸发炉的上方设有顶盖，所述废水蒸发炉与顶盖相互靠近的一侧均水平连接有连接环，两个所述连接环之间通过多个锁紧件连接，所述废水蒸发炉的外侧套接有固定环套，所述固定环套的底端垂直连接有支撑架，所述废水蒸发炉的内部内壁上沿圆周方向等距离竖直安装有多个加热管，所述加热管上方的废水蒸发炉内部水平连接有过滤装置，所述过滤装置包括多个水平连接在废水蒸发炉内壁上的支撑板，所述支撑板的顶部均垂直连接有螺杆，多根所述螺杆上共同套设有环形框架，所述环形框架顶部的螺杆上均通过螺纹连接有螺母，且所述环形框架内侧连接有滤膜，所述滤膜底部设有清扫装置，所述清扫装置包括固定安装在顶盖顶部的电机，所述电机的输出轴上连接有旋转轴，所述旋转轴依次贯穿顶盖和滤膜延伸至废水蒸发炉内部，且所述旋转轴上固定连接有套筒，所述套筒位于滤膜底部，所述套筒的两端水平连接有固定板，所述固定板的顶部连接有清扫刷，所述清扫刷与滤膜底部接触，在所述滤膜与加热管之间的废水蒸发炉侧壁上水平连接有进液管，所述滤膜与顶盖之间的废水蒸发炉侧壁上水平连接有排气管，所述废水蒸发炉底端连接有排料管，所述排料管上安装有单向阀。
优选的，所述套筒下方的旋转轴上连接有螺旋叶片，所述螺旋叶片与加热管之间留有间隙。
优选的，所述排气管靠近废水蒸发炉的一端内部安装有引流风扇。
优选的，所述废水蒸发炉底端以及顶盖均呈圆弧形设置。
本实用新型提出的一种脱硫废水处理系统，有益效果在于：通过进液管，从而将脱硫废液注入废水蒸发炉内部，经过加热管进行高温加热蒸发，通过过滤装置，从而将蒸发气体中的污染物进行过滤，通过清扫装置，从而将过滤装置上的污染物进行清扫，避免污染物对过滤装置造成堵塞，影响排气效果。本实用新型，结构简单，操作方便，脱硫废水处理效果好，有效的避免了脱硫废水对环境造成污染。
