申请日2018.07.09
公开(公告)日2018.11.20
IPC分类号C02F9/04
摘要
本发明公开了一种小型便捷式废水处理装置，包括处理箱，处理箱内壁固定连接有隔板，隔板将处理箱分隔为上方过滤室和下方消毒室两个腔室，过滤室内壁固定有一组连接耳片，另一侧固定有支撑板，且连接耳片之间转动连接有过滤筛板，过滤室两侧内壁上还开设有滑槽，滑槽位于过滤筛板下方，且滑槽之间滑动连接有卷轴，卷轴上卷绕有无纺布块，且无纺布块自由端粘接在过滤室靠近连接耳片一侧内壁上，隔板上还开设有通孔，消毒室底端一侧还开设有出水口，出水口和通孔上均安装有电磁阀，消毒室上端一侧还开设有加药口。本发明解决了目前的小型废水处理箱存在清理不便，且移动费力的问题。
权利要求书

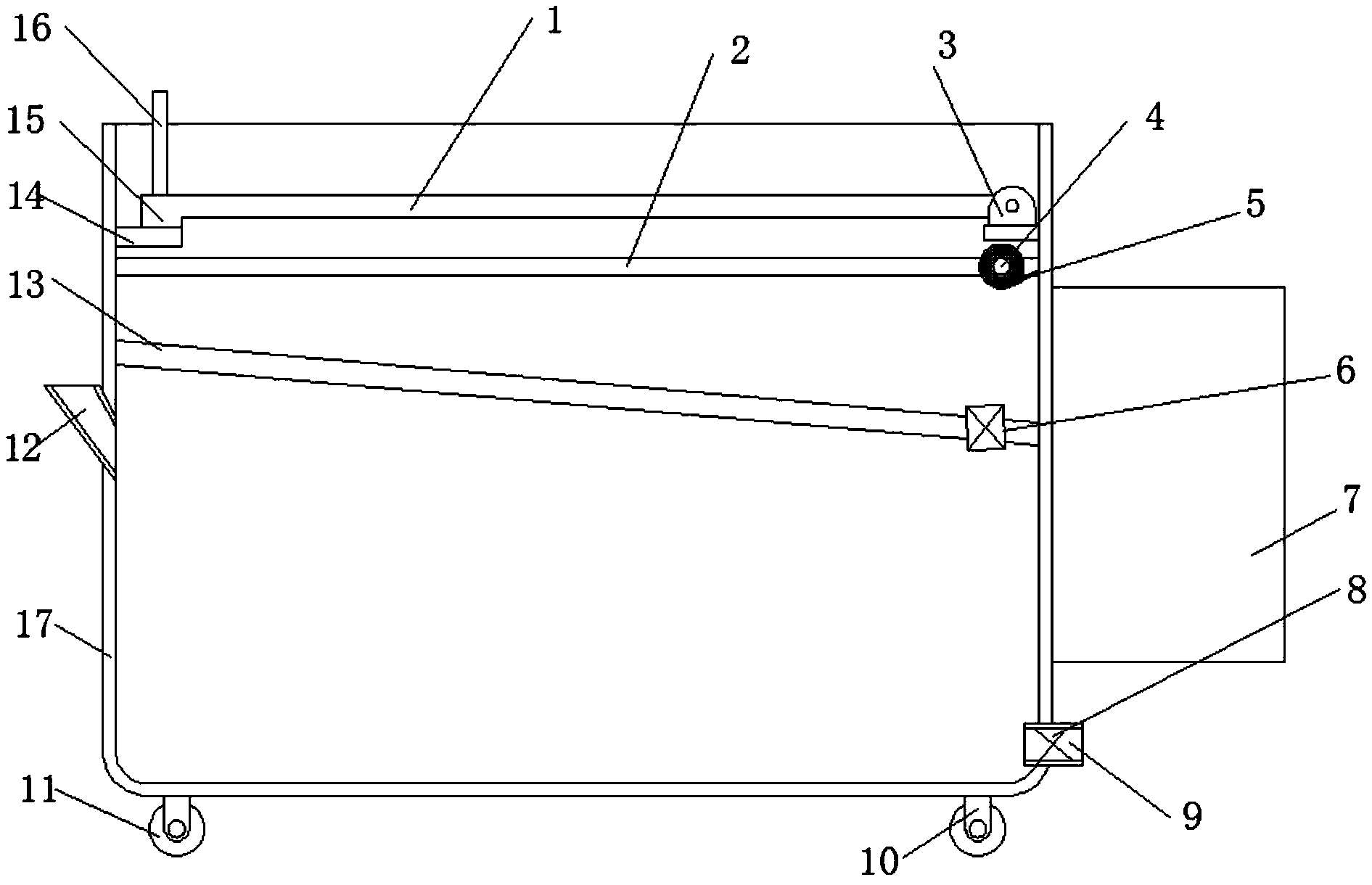

1.一种小型便捷式废水处理装置，包括处理箱(17)，所述处理箱(17)内壁固定连接有隔板(13)，其特征在于：所述隔板(13)将处理箱(17)分隔为上方过滤室和下方消毒室两个腔室，所述过滤室其中一侧内壁固定连接有一组连接耳片(3)，另一侧内壁固定有支撑板(14)，且所述连接耳片(3)之间转动连接有过滤筛板(1)，所述过滤筛板(1)另一侧叠置在支撑板(14)上，所述处理箱(17)靠近连接耳片(3)一侧外壁上还固定连接有垃圾箱体(7)，所述过滤室两侧内壁上还开设有滑槽(2)，所述滑槽(2)位于过滤筛板(1)下方，且所述滑槽(2)之间滑动连接有卷轴(4)，所述卷轴(4)上卷绕有无纺布块(5)，且所述无纺布块(5)自由端粘接在过滤室靠近连接耳片(3)一侧内壁上，所述隔板(13)上还开设有通孔(6)，所述消毒室底端一侧还开设有出水口(9)，所述出水口(9)和通孔(6)上均安装有电磁阀(8)，所述消毒室上端一侧还开设有加药口(12)。
2.根据权利要求1所述的一种小型便捷式废水处理装置，其特征在于：所述处理箱(17)底端四角还固定连接有轮座(10)，且所述轮座(10)下端转动连接有行走轮(11)。
3.根据权利要求2所述的一种小型便捷式废水处理装置，其特征在于：所述行走轮(11)具体为自锁型万向轮。
4.根据权利要求1所述的一种小型便捷式废水处理装置，其特征在于：所述过滤筛板(1)靠近支撑板(14)一端底面还固定有磁性垫块(15)，且所述支撑板(14)为磁性支撑板，所述磁性垫块(15)能够吸合在支撑板(14)上表面。
5.根据权利要求1所述的一种小型便捷式废水处理装置，其特征在于：所述隔板(13)呈倾斜设置，且所述通孔(6)位于隔板(13)位置低的一端。
6.根据权利要求1所述的一种小型便捷式废水处理装置，其特征在于：所述过滤筛板(1)靠近支撑板(14)一端顶面还固定连接有手柄(16)。
说明书
一种小型便捷式废水处理装置
技术领域
本发明涉及废水处理技术领域，具体为一种小型便捷式废水处理装置。
背景技术
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的小型废水处理箱存在清理不便，且移动费力的问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种小型便捷式废水处理装置，解决了目前的小型废水处理箱存在清理不便，且移动费力的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种小型便捷式废水处理装置，包括处理箱，所述处理箱内壁固定连接有隔板，所述隔板将处理箱分隔为上方过滤室和下方消毒室两个腔室，所述过滤室其中一侧内壁固定连接有一组连接耳片，另一侧内壁固定有支撑板，且所述连接耳片之间转动连接有过滤筛板，所述过滤筛板另一侧叠置在支撑板上，所述处理箱靠近连接耳片一侧外壁上还固定连接有垃圾箱体，所述过滤室两侧内壁上还开设有滑槽，所述滑槽位于过滤筛板下方，且所述滑槽之间滑动连接有卷轴，所述卷轴上卷绕有无纺布块，且所述无纺布块自由端粘接在过滤室靠近连接耳片一侧内壁上，所述隔板上还开设有通孔，所述消毒室底端一侧还开设有出水口，所述出水口和通孔上均安装有电磁阀，所述消毒室上端一侧还开设有加药口。
优选的，所述处理箱底端四角还固定连接有轮座，且所述轮座下端转动连接有行走轮。
优选的，所述行走轮具体为自锁型万向轮。
优选的，所述过滤筛板靠近支撑板一端底面还固定有磁性垫块，且所述支撑板为磁性支撑板，所述磁性垫块能够吸合在支撑板上表面。
优选的，所述隔板呈倾斜设置，且所述通孔位于隔板位置低的一端。
优选的，所述过滤筛板靠近支撑板一端顶面还固定连接有手柄。
(三)有益效果
本发明提供了一种小型便捷式废水处理装置，具备以下有益效果：
本发明通过将过滤筛板设置为能够翻转的结构，能够及时清理过滤筛板上的残留污染物，避免堵塞问题，同时在过滤筛板下方设置卷轴和无纺布块，当翻转过滤筛板将其上残留物击打至落入垃圾箱体内时，沿滑槽卷绕卷轴，使得无纺布块平铺在过滤筛板下方，避免残留污物落入过滤室内影响过滤效果，整个装置方便实用，便于推广。
