申请日2018.07.09
公开(公告)日2018.11.13
IPC分类号C02F1/52; C02F1/28
摘要
本发明公开了一种高效率井用水处理装置，包括底座，所述底座上端对称固定安装有两个水箱，其中一个所述水箱侧壁固定连接有进水管，所述进水管上安装有第一阀门，两个所述水箱内部均滑动连接有第一活塞块，两个所述第一活塞块的侧壁对称固接有一根第一连接杆，两根所述第一连接杆远离第一活塞块的一端均贯穿水箱并共同连接有驱动机构，两个所述水箱侧壁还对称固定连接有两根连接管，两根所述连接管远离水箱的一端共同固定连接有净化箱。本发明能够有效除去井水中的有色金属离子，对井水进行净化，从而保证原材料产品的质量;且能够控制絮凝剂加入的时间间隔，省去人工定时加入的时间精力，节约人工成本，维护较为方便。
权利要求书

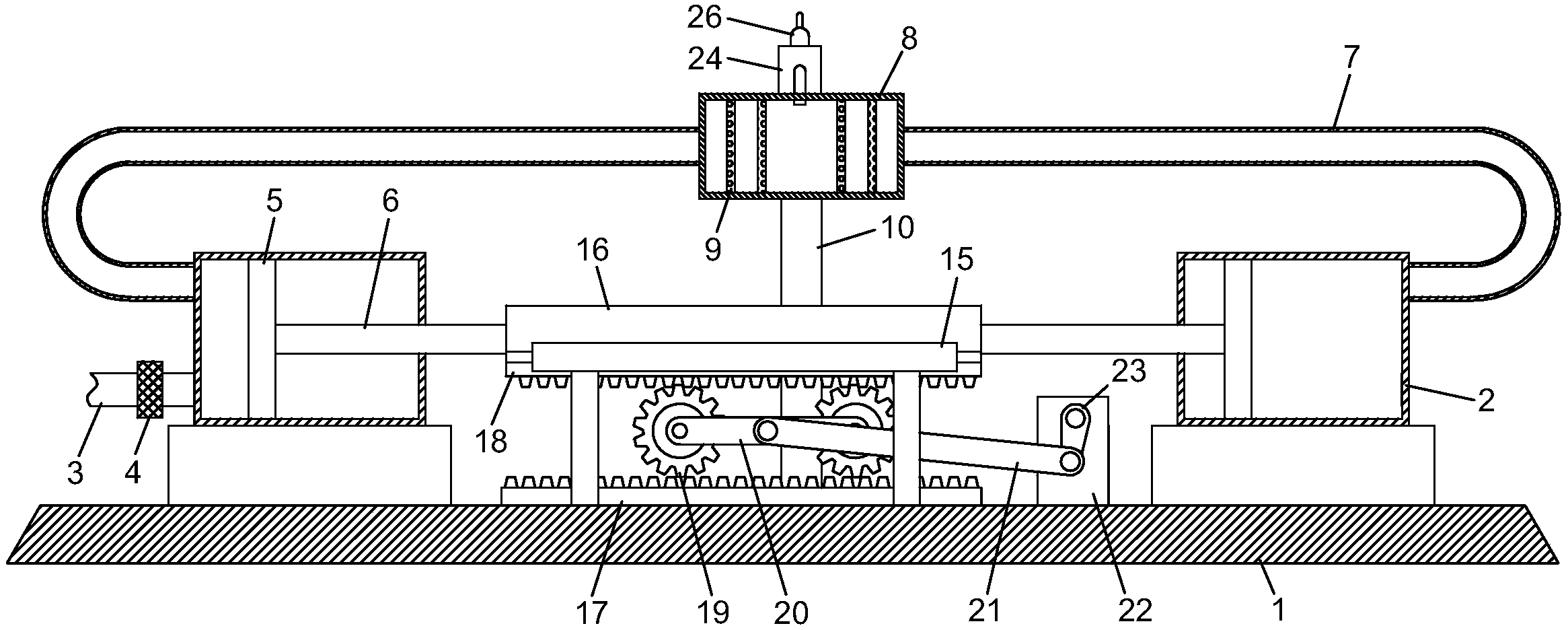

1.一种高效率井用水处理装置，包括底座(1)，其特征在于，所述底座(1)上端对称固定安装有两个水箱(2)，其中一个所述水箱(2)侧壁固定连接有进水管(3)，所述进水管(3)上安装有第一阀门(4)，两个所述水箱(2)内部均滑动连接有第一活塞块(5)，两个所述第一活塞块(5)的侧壁对称固接有一根第一连接杆(6)，两根所述第一连接杆(6)远离第一活塞块(5)的一端均贯穿水箱(2)并共同连接有驱动机构，两个所述水箱(2)侧壁还对称固定连接有两根连接管(7)，两根所述连接管(7)远离水箱(2)的一端共同固定连接有净化箱(8)，所述净化箱(8)内壁固定连接有多层吸附滤网(9)，所述底座(1)上端还固定连接有支撑柱(10)，所述支撑柱(10)上端固定连接有支撑板(11)，所述支撑板(11)上端固定安装有加料机构，且加料机构与净化箱(8)连接，所述净化箱(8)侧壁固定连接有出水管(12)，所述出水管(12)上安装有第二阀门(13)，所述出水管(12)还安装有第一泵体(14)。
2.根据权利要求1所述的一种高效率井用水处理装置，其特征在于，所述驱动机构包括固定连接在底座(1)上端的两个限位座(15)，两个所述限位座(15)侧壁对开设有滑槽，两个所述滑槽内部共同滑动连接有滑动座(16)，两个所述第一连接杆(6)远离第一活塞块(5)的一端分别与滑动座(16)的两侧侧壁固定连接，所述底座(1)上表面还焊接有第一齿条(17)，所述滑动座(16)底部焊接有第二齿条(18)，所述第一齿条(17)与第二齿条(18)间共同啮合有两个齿轮(19)，两个所述齿轮(19)间活动连接有第二连接杆(20)，所述第二连接杆(20)的中部活动连接有第三连接杆(21)，所述底座(1)上端固定安装有固定座(22)，所述固定座(22)侧壁固定安装有第一电机，所述第一电机的输出杆贯穿固定座(22)并焊接有转动把(23)，所述第三连接杆(21)远离第二连接杆(20)的一端与转动把(23)远离第一电机输出杆的一端转动连接。
3.根据权利要求1所述的一种高效率井用水处理装置，其特征在于，所述加料机构包括支撑板(11)上端固定安装的加料器(24)，所述加料器(24)包括上端的圆柱体结构和下端的球形结构，且圆柱体结构和球形结构连通，所述加料器(24)上端开设有通孔，所述通孔内部活动设有球体(25)，所述加料器(24)上端焊接有缓冲器(26)，且球体(25)位于缓冲器(26)内部，所述支撑板(11)上端还固定支撑有存料箱(27)，所述存料箱(27)的上端固定连接有出料管(28)，所述出料管(28)安装有第二泵体(29)，所述出料管(28)远离存料箱(27)的一端与缓冲器(26)顶部贯穿固定连接，所述加料器(24)上端的圆柱体结构内部滑动连接有第二活塞块(30)，所述第二活塞块(30)上端固定连接有顶块(31)，且顶块(31)位于球体(25)的正下方，所述加料器(24)的外侧壁上固定安装有第二电机，所述第二电机的输出杆贯穿延伸至加料器(24)下端的球形结构内部并焊接有扇形块(33)，所述扇形块(33)上端转动连接有一根第四连接杆(32)，所述第四连接杆(32)远离扇形块(33)的一端转动连接在第二活塞块(30)底部，所述加料器(24)的侧壁还固定连接有倾斜设置的加料管(34)，所述加料管(34)上安装有第三阀门(35)，所述加料管(34)远离加料器(24)的一端贯穿延伸至净化箱(8)内部。
4.根据权利要求2所述的一种高效率井用水处理装置，其特征在于，所述第一电机的输出杆与固定座(22)贯穿转动连接，且固定座(22)开设有配合第一电机的输出杆使用的转动腔。
5.根据权利要求3所述的一种高效率井用水处理装置，其特征在于，所述水箱(2)内部开设有配合第一活塞块(5)使用的第一滑轨，所述加料器(24)内部开设有配合第二活塞块(30)使用的第二滑轨。
6.根据权利要求1所述的一种高效率井用水处理装置，其特征在于，所述连接管(7)采用U形管，所述净化箱(8)侧壁对应吸附滤网(9)的位置还开设有门体。
说明书
一种高效率井用水处理装置
技术领域
本发明涉及井水处理技术领域，尤其涉及一种高效率井用水处理装置。
背景技术
在造纸、化工、印染、纺织、苎麻脱胶等行业加工时，需要对苎麻等原材料进行循环捶打、漂洗和煮炼，然后将原材料上吸附的有毒有害化学残液和残渣经过大量的水冲、漂洗后除掉，从而保证原材料的质量和品质。传统的冲漂、煮炼等采用的是自来水，而自来水的成本过高，难以满足生产加工用水量的需要，且浪费资源。井水水源充足，成本较低，因此现如今通常使用井水来进行加工。
但井水中含有大量的有色金属元素离子(如铁离子、锰离子、钙离子等)影响了井水的颜色和水质，造成生产加工的原材料产品质量较差，如原材料含铁过多发黄，含锰过多变硬，含镁过多发粘、变黑等，因此需要加入絮凝剂将井水中的有色离子进行沉淀吸附，现有井水处理通常需要人工定时加入絮凝剂，耗费大量时间精力，人工成本较高。
为此，我们提出了一种高效率井用水处理装置。
发明内容
本发明的目的是为了解决现有技术中井水中含有大量的有色金属元素离子等影响了井水的颜色和水质，造成生产加工的原材料产品质量较差，因此需要加入絮凝剂将井水中的有色离子进行沉淀吸附，现有井水处理通常需要人工定时加入絮凝剂，耗费大量时间精力，人工成本较高的问题，而提出的一种高效率井用水处理装置。
为了实现上述目的，本发明采用了如下技术方案：一种高效率井用水处理装置，包括底座，所述底座上端对称固定安装有两个水箱，其中一个所述水箱侧壁固定连接有进水管，所述进水管上安装有第一阀门，两个所述水箱内部均滑动连接有第一活塞块，两个所述第一活塞块的侧壁对称固接有一根第一连接杆，两根所述第一连接杆远离第一活塞块的一端均贯穿水箱并共同连接有驱动机构，两个所述水箱侧壁还对称固定连接有两根连接管，两根所述连接管远离水箱的一端共同固定连接有净化箱，所述净化箱内壁固定连接有多层吸附滤网，所述底座上端还固定连接有支撑柱，所述支撑柱上端固定连接有支撑板，所述支撑板上端固定安装有加料机构，且加料机构与净化箱连接，所述净化箱侧壁固定连接有出水管，所述出水管上安装有第二阀门，所述出水管还安装有第一泵体。
在上述的井水净化处理设备中，所述驱动机构包括固定连接在底座上端的两个限位座，两个所述限位座侧壁对开设有滑槽，两个所述滑槽内部共同滑动连接有滑动座，两个所述第一连接杆远离第一活塞块的一端分别与滑动座的两侧侧壁固定连接，所述底座上表面还焊接有第一齿条，所述滑动座底部焊接有第二齿条，所述第一齿条与第二齿条间共同啮合有两个齿轮，两个所述齿轮间活动连接有第二连接杆，所述第二连接杆的中部活动连接有第三连接杆，所述底座上端固定安装有固定座，所述固定座侧壁固定安装有第一电机，所述第一电机的输出杆贯穿固定座并焊接有转动把，所述第三连接杆远离第二连接杆的一端与转动把远离第一电机输出杆的一端转动连接。
在上述的井水净化处理设备中，所述加料机构包括支撑板上端固定安装的加料器，所述加料器包括上端的圆柱体结构和下端的球形结构，且圆柱体结构和球形结构连通，所述加料器上端开设有通孔，所述通孔内部活动设有球体，所述加料器上端焊接有缓冲器，且球体位于缓冲器内部，所述支撑板上端还固定支撑有存料箱，所述存料箱的上端固定连接有出料管，所述出料管安装有第二泵体，所述出料管远离存料箱的一端与缓冲器顶部贯穿固定连接，所述加料器上端的圆柱体结构内部滑动连接有第二活塞块，所述第二活塞块上端固定连接有顶块，且顶块位于球体的正下方，所述加料器的外侧壁上固定安装有第二电机，所述第二电机的输出杆贯穿延伸至加料器下端的球形结构内部并焊接有扇形块，所述扇形块上端转动连接有一根第四连接杆，所述第四连接杆远离扇形块的一端转动连接在第二活塞块底部，所述加料器的侧壁还固定连接有倾斜设置的加料管，所述加料管上安装有第三阀门，所述加料管远离加料器的一端贯穿延伸至净化箱内部。
在上述的井水净化处理设备中，所述第一电机的输出杆与固定座贯穿转动连接，且固定座开设有配合第一电机的输出杆使用的转动腔。
在上述的井水净化处理设备中，所述水箱内部开设有配合第一活塞块使用的第一滑轨，所述加料器内部开设有配合第二活塞块使用的第二滑轨。
在上述的井水净化处理设备中，所述连接管采用U形管，所述净化箱侧壁对应吸附滤网的位置还开设有门体。
与现有的技术相比，本井水净化处理设备的优点在于：
1、通过驱动第一电机对滑动座进行传动使两个第一活塞块输送井水在两个水箱和连接管间来回流动;再通过加料器对净化箱内部加入絮凝剂随井水来回流动将金属离子沉淀并被吸附滤网吸附净化，能够有效除去井水中的有色金属离子，从而保证原材料产品的质量;
2、通过驱动第二电机对第二活塞块进行传动能使絮凝剂间歇加入净化箱，通过设置第二电机的转动频率来控制絮凝剂加入的时间间隔，省去人工定时加入的时间精力，节约人工成本;
3、通过设置净化箱侧壁的门体可对吸附滤网进行清理，保证设备对井水的净化效果，维护更加方便。
