申请日2018.07.06
公开(公告)日2018.11.27
IPC分类号E03F7/00
摘要
本发明涉及一种污水沟清洗设备，尤其涉及一种专用于污水沟清洗设备。本发明的目的是提供一种能够省时省力、能够提高清洗效率、能够保护身体健康的专用于污水沟清洗设备。技术方案为：一种专用于污水沟清洗设备，包括有推车、竖板、第一连接板、第一轴承座、丝杆、螺母、第一电机、第一滑杆、第一滑套等;推车上的右侧连接有竖板，竖板右侧面的上部连接有第一连接板，第一连接板的右侧面安装有第一轴承座，第一轴承座上连接有丝杆。本发明通过第二电机带动毛刷转动能够对污水沟进行清洗，如此不需人工对污水沟进行清洗，第一水泵将水箱内的水抽取经喷头喷出，从而对污水沟冲洗，提高清洗效率，凸轮转动使得喷头左右摆动，进而提高污水沟清洗效率。
权利要求书

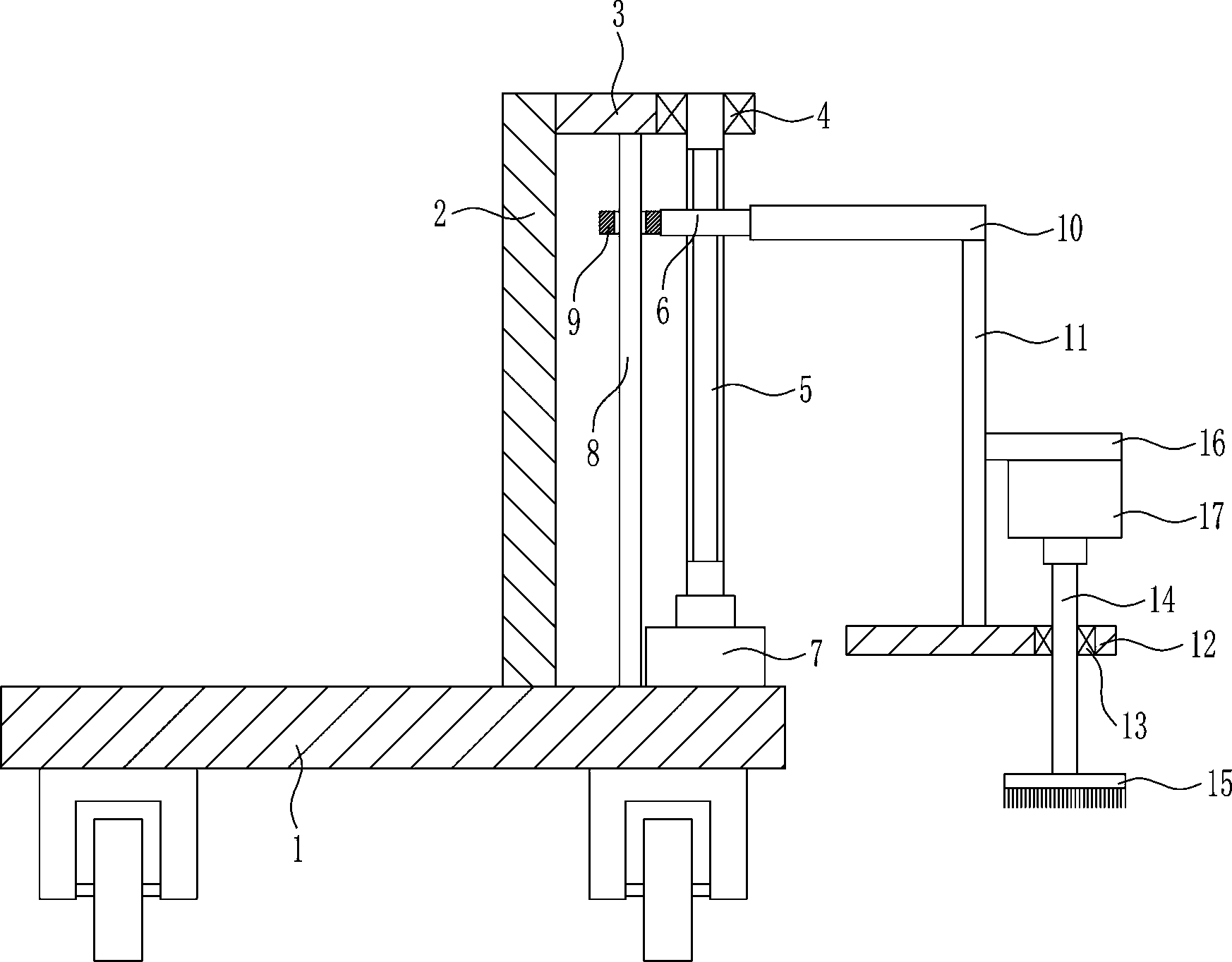

1.一种专用于污水沟清洗设备，其特征在于：包括有推车(1)、竖板(2)、第一连接板(3)、第一轴承座(4)、丝杆(5)、螺母(6)、第一电机(7)、第一滑杆(8)、第一滑套(9)、第二连接板(10)、支板(11)、第三连接板(12)、第二轴承座(13)、第一转轴(14)、毛刷(15)、安装板(16)和第二电机(17)，推车(1)上的右侧连接有竖板(2)，竖板(2)右侧面的上部连接有第一连接板(3)，第一连接板(3)的右侧面安装有第一轴承座(4)，第一轴承座(4)上连接有丝杆(5)，丝杆(5)上设有螺母(6)，第一连接板(3)的底部与推车(1)顶部之间连接有第一滑杆(8)，第一滑杆(8)位于第一电机(7)的左侧，第一滑杆(8)上设有第一滑套(9)，第一滑套(9)的右侧面与螺母(6)的左侧面连接，螺母(6)的右侧面连接有第二连接板(10)，第二连接板(10)底部的右侧连接有支板(11)，支板(11)的底部连接有第三连接板(12)，第三连接板(12)的右部嵌入式安装有第二轴承座(13)，第二轴承座(13)上连接有第一转轴(14)，第一转轴(14)的底端连接有毛刷(15)，支板(11)右侧面的中部连接有安装板(16)，安装板(16)的底部安装有第二电机(17)，第二电机(17)的输出轴通过联轴器与第一转轴(14)的顶端连接。
2.如权利要求1所述的一种专用于污水沟清洗设备，其特征在于：还包括有水箱(18)、第一水泵(19)、第一抽水管(20)、第一喷水管(21)和喷头(22)，推车(1)上连接有水箱(18)，水箱(18)位于竖板(2)的左侧，第二连接板(10)顶部的左侧安装有第一水泵(19)，第一水泵(19)上连接有第一抽水管(20)，第一抽水管(20)末端位于水箱(18)内，第一水泵(19)上连接有第一喷水管(21)，第一喷水管(21)的末端连接有喷头(22)。
3.如权利要求2所述的一种专用于污水沟清洗设备，其特征在于：还包括有第一带轮(23)、第三轴承座(24)、第二转轴(25)、第二带轮(26)、平皮带(27)、凸轮(28)、滑轨(29)、滑块(30)、第二滑套(31)、T形滑杆(32)和弹簧(33)，第一转轴(14)的上部连接有第一带轮(23)，第三连接板(12)的左部嵌入式安装有第三轴承座(24)，第三轴承座(24)上连接有第二转轴(25)，第二转轴(25)的上部连接有第二带轮(26)，第二带轮(26)与第一带轮(23)之间连接有平皮带(27)，平皮带(27)穿过支板(11)，第二转轴(25)的下部连接有凸轮(28)，第三连接板(12)的底部连接有滑轨(29)，滑轨(29)位于第一转轴(14)的左侧，滑轨(29)上设有滑块(30)，滑块(30)的底部与第一喷水管(21)的右部连接，滑轨(29)左侧的第三连接板(12)底部连接有第二滑套(31)，第二滑套(31)内设有T形滑杆(32)，T形滑杆(32)的右端与滑块(30)的左侧面连接，T形滑杆(32)上绕有弹簧(33)，弹簧(33)的左端与T形滑杆(32)的内侧面连接，弹簧(33)的右端与第二滑套(31)的左侧面连接。
4.如权利要求3所述的一种专用于污水沟清洗设备，其特征在于：还包括有第二水泵(34)、第二喷水管(35)、第二抽水管(36)和过滤网(37)，推车(1)上连接有第二水泵(34)，第二水泵(34)位于水箱(18)的左侧，第二水泵(34)与水箱(18)的左侧面之间连接有第二喷水管(35)，第二水泵(34)上连接有第二抽水管(36)，第二抽水管(36)的末端连接有过滤网(37)。
5.如权利要求4所述的一种专用于污水沟清洗设备，其特征在于：还包括有第一锥齿轮(38)、第四轴承座(39)、第三转轴(40)、第二锥齿轮(41)和搅拌叶片(42)，丝杆(5)的下部连接有第一锥齿轮(38)，水箱(18)右侧面的中部嵌入式安装有第四轴承座(39)，第四轴承座(39)上连接有第三转轴(40)，第三转轴(40)位于竖板(2)的前侧，第三转轴(40)的右部连接有第二锥齿轮(41)，第二锥齿轮(41)与第一锥齿轮(38)啮合，水箱(18)内的第三转轴(40)上均匀间隔的连接有多个搅拌叶片(42)。
说明书
一种专用于污水沟清洗设备
技术领域
本发明涉及一种污水沟清洗设备，尤其涉及一种专用于污水沟清洗设备。
背景技术
污水沟长时间不清理，会产生刺激性异味，目前一般是人工对污水沟进行清洗，人们使用刷子、铲子等一些工具进行清洁，然后用水进行冲洗，如此需要耗费较多的人力，长时间清洗容易劳累，从而导致清洗效率降低，长时间吸入刺激性异味不利于身体健康。当夏天对污水沟进行清洗时，由于工人的身上会穿有少量的衣服，如此在对污水沟清理时，污水沟内的杂物容易弄得工人的身上或衣服上，从而会对工人的皮肤造成伤害。
发明内容
为了克服人工长时间清洗容易劳累，从而导致清洗效率降低，长时间吸入刺激性异味不利于身体健康的缺点，本发明的目的是提供一种能够省时省力、能够提高清洗效率、能够保护身体健康的专用于污水沟清洗设备。
技术方案为：一种专用于污水沟清洗设备，包括有推车、竖板、第一连接板、第一轴承座、丝杆、螺母、第一电机、第一滑杆、第一滑套、第二连接板、支板、第三连接板、第二轴承座、第一转轴、毛刷、安装板和第二电机，推车上的右侧连接有竖板，竖板右侧面的上部连接有第一连接板，第一连接板的右侧面安装有第一轴承座，第一轴承座上连接有丝杆，丝杆上设有螺母，第一连接板的底部与推车顶部之间连接有第一滑杆，第一滑杆位于第一电机的左侧，第一滑杆上设有第一滑套，第一滑套的右侧面与螺母的左侧面连接，螺母的右侧面连接有第二连接板，第二连接板底部的右侧连接有支板，支板的底部连接有第三连接板，第三连接板的右部嵌入式安装有第二轴承座，第二轴承座上连接有第一转轴，第一转轴的底端连接有毛刷，支板右侧面的中部连接有安装板，安装板的底部安装有第二电机，第二电机的输出轴通过联轴器与第一转轴的顶端连接。
作为更进一步的优选方案，还包括有水箱、第一水泵、第一抽水管、第一喷水管和喷头，推车上连接有水箱，水箱位于竖板的左侧，第二连接板顶部的左侧安装有第一水泵，第一水泵上连接有第一抽水管，第一抽水管末端位于水箱内，第一水泵上连接有第一喷水管，第一喷水管的末端连接有喷头。
作为更进一步的优选方案，还包括有第一带轮、第三轴承座、第二转轴、第二带轮、平皮带、凸轮、滑轨、滑块、第二滑套、T形滑杆和弹簧，第一转轴的上部连接有第一带轮，第三连接板的左部嵌入式安装有第三轴承座，第三轴承座上连接有第二转轴，第二转轴的上部连接有第二带轮，第二带轮与第一带轮之间连接有平皮带，平皮带穿过支板，第二转轴的下部连接有凸轮，第三连接板的底部连接有滑轨，滑轨位于第一转轴的左侧，滑轨上设有滑块，滑块的底部与第一喷水管的右部连接，滑轨左侧的第三连接板底部连接有第二滑套，第二滑套内设有T形滑杆，T形滑杆的右端与滑块的左侧面连接，T形滑杆上绕有弹簧，弹簧的左端与T形滑杆的内侧面连接，弹簧的右端与第二滑套的左侧面连接。
作为更进一步的优选方案，还包括有第二水泵、第二喷水管、第二抽水管和过滤网，推车上连接有第二水泵，第二水泵位于水箱的左侧，第二水泵与水箱的左侧面之间连接有第二喷水管，第二水泵上连接有第二抽水管，第二抽水管的末端连接有过滤网。
作为更进一步的优选方案，还包括有第一锥齿轮、第四轴承座、第三转轴、第二锥齿轮和搅拌叶片，丝杆的下部连接有第一锥齿轮，水箱右侧面的中部嵌入式安装有第四轴承座，第四轴承座上连接有第三转轴，第三转轴位于竖板的前侧，第三转轴的右部连接有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合，水箱内的第三转轴上均匀间隔的连接有多个搅拌叶片。
当需要对污水沟进行清洗时，人工将本发明移动至需要清洗的位置，然后人工启动第一电机顺时针转动，第一电机顺时针转动带动丝杆顺时针转动，丝杆顺时针转动使螺母向下移动，螺母向下移动带动第二连接板向下移动，第二连接板向下移动带动支板向下移动，支板向下移动带动第三连接板移动，第三连接板向下移动带动第二轴承座向下移动，第二轴承座向下移动通过第一转轴使毛刷向下移动，当毛刷向下移动至合适位置时，人工关闭第一电机。人工启动第二电机转动，第二电机转动带动第一转轴转动，第一转轴转动带动毛刷转动，毛刷转动能够对污水沟进行清洗。当污水沟全部清洗完成后，人工关闭第二电机转动。随后人工启动第一电机逆时针转动，如此能够使第二连接板向上移动复位，进而毛刷移出污水沟，当毛刷移出污水沟后，人工关闭第一电机即可。如此本发明通过使毛刷转动能够对污水沟进行清洗，因此本发明能够省时省力、能够提高清洗效率。
因为还包括有水箱、第一水泵、第一抽水管、第一喷水管和喷头，推车上连接有水箱，水箱位于竖板的左侧，第二连接板顶部的左侧安装有第一水泵，第一水泵上连接有第一抽水管，第一抽水管末端位于水箱内，第一水泵上连接有第一喷水管，第一喷水管的末端连接有喷头。当对污水沟进行清洗时，先人工向水箱内倒入水，再人工启动第一水泵，第一水泵经第一抽水管将水箱内的水进行吸取，再通过第一喷水管推入喷头内，最后由喷头喷向污水沟，同时拿着第一喷水管对污水沟进行清洗，如此能够进一步对污水沟进行清洗，能够提高清洗效率，能够提高清洗效果。
因为还包括有第一带轮、第三轴承座、第二转轴、第二带轮、平皮带、凸轮、滑轨、滑块、第二滑套、T形滑杆和弹簧，第一转轴的上部连接有第一带轮，第三连接板的左部嵌入式安装有第三轴承座，第三轴承座上连接有第二转轴，第二转轴的上部连接有第二带轮，第二带轮与第一带轮之间连接有平皮带，平皮带穿过支板，第二转轴的下部连接有凸轮，第三连接板的底部连接有滑轨，滑轨位于第一转轴的左侧，滑轨上设有滑块，滑块的底部与第一喷水管的右部连接，滑轨左侧的第三连接板底部连接有第二滑套，第二滑套内设有T形滑杆，T形滑杆的右端与滑块的左侧面连接，T形滑杆上绕有弹簧，弹簧的左端与T形滑杆的内侧面连接，弹簧的右端与第二滑套的左侧面连接。第一转轴转动带动第一带轮转动，第一带轮转动通过平皮带使第二带轮转动，第二带轮转动带动第二转轴转动，第二转轴转动带动凸轮转动。当凸轮转动挤压T形滑杆，使T形滑杆向右移动时，弹簧随之压缩，T形滑杆向右移动带动滑块向右移动，当凸轮转动不挤压T形滑杆时，弹簧随之反弹使T形滑杆向左移动，T形滑杆向左移动带动滑块向左移动。滑块左右移动通过第一喷水管使喷头左右移动，喷头左右移动能够更好的对污水沟进行清洗。
因为还包括有第二水泵、第二喷水管、第二抽水管和过滤网，推车上连接有第二水泵，第二水泵位于水箱的左侧，第二水泵与水箱的左侧面之间连接有第二喷水管，第二水泵上连接有第二抽水管，第二抽水管的末端连接有过滤网。当水箱没水后，人工可以将第二抽水管放置到附近的河水中，过滤网能够过滤河水中的杂质，随后人工启动第二水泵，第二水泵通过第二抽水管对河水中的水进行吸取，再通过第二喷水管喷入水箱内了，当水箱内的水装满后，人工关闭第二水泵即可。
因为还包括有第一锥齿轮、第四轴承座、第三转轴、第二锥齿轮和搅拌叶片，丝杆的下部连接有第一锥齿轮，水箱右侧面的中部嵌入式安装有第四轴承座，第四轴承座上连接有第三转轴，第三转轴位于竖板的前侧，第三转轴的右部连接有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合，水箱内的第三转轴上均匀间隔的连接有多个搅拌叶片。当对污水沟进行清洗之前，人工向水箱内倒入清洗剂，丝杆转动带动第一锥齿轮转动，第一锥齿轮转动使第二锥齿轮转动，第二锥齿轮转动带动第三转轴转动，第三转轴转动带动搅拌叶片转动，搅拌叶片转动能够对水箱内的水和清洗剂进行混合，如此能够进一步的提高清洗效率，能够进一步的提高清洗效果。
与现有技术相比，本发明具有如下优点：本发明通过第二电机带动毛刷转动能够对污水沟进行清洗，如此不需人工对污水沟进行清洗，第一水泵将水箱内的水抽取经喷头喷出，从而对污水沟冲洗，提高清洗效率，凸轮转动使得喷头左右摆动，进而提高污水沟清洗效率。
