申请日2018.07.06
公开(公告)日2018.09.28
IPC分类号C02F7/00; A01K63/04
摘要
一种辊轮式水处理曝气增氧装置，包括：驱动装置、浮体、辊轮模组，所述驱动装置用于驱动所述辊轮模组旋转，浮体用于支撑所述驱动装置和辊轮模组;所述辊轮模组由一个或多个同轴连接的击水盘构成，使用时所述击水盘部分浸入水体。所述装置结构致简、轻便、运输安装便捷、高效节能、成本低廉、模块化设计、生产和使用方便、低噪声。
权利要求书
1.一种辊轮式水处理曝气增氧装置，包括：驱动装置、浮体、辊轮模组，所述驱动装置用于驱动所述辊轮模组旋转，浮体用于支撑所述驱动装置和辊轮模组;所述辊轮模组由一个或多个同轴连接的击水盘构成，使用时所述击水盘部分浸入水体。
2.如权利要求1所述的装置，所述击水盘包括：基板层、粘接层、击水层，所述粘接层用于将击水层粘接到基板层上，所述击水层采用耐磨材料。
3.如权利要求2所述的装置，所述击水盘的击水层的外表面具有微结构。
4.如权利要求3所述的装置，所述击水盘的击水层的外表面的微结构包括高度不大于20毫米的凸起。
5.如权利要求3所述的装置，所述微结构的形状为：柱状、针状、网格状、刷形、U型或其他几何状。
6.如权利要求1所述的装置，所述击水盘部分浸入水体时，所述击水盘与水平面成一定夹角，角度在0-180°范围内可调。
7.如权利要求1所述的装置，所述辊轮模组由多个同轴连接且大小相同的击水盘构成。
8.如权利要求1所述的装置，所述辊轮模组由多个同轴连接但大小不同的击水盘构成，从所述辊轮模组的一端到另外一端所述击水盘的直径依次增大。
9.如权利要求1所述的装置，所述辊轮模组为多个，均匀设置在所述浮体的外周围。
10.如权利要求1所述的装置，进一步包括：浮球，由所述浮球和浮体共同支撑所述辊轮模组。
说明书
一种辊轮式水处理曝气增氧装置
技术领域
本发明涉及水处理技术领域，具体涉及一种辊轮式水处理曝气增氧装置。
背景技术
曝气装置多用于水产养殖技术领域，同时在园林绿化、水处理、水造景等诸多方面也有应用。目前的曝气增氧方式主要有水车式增氧机、叶轮式增氧机、充气式增氧机、浮水泵式喷水增氧机，近年又有射流式增氧机、涌浪式增氧机等等。
其中，水车式增氧机，体量重、大，需要定期更换齿轮油，设备下方水体底部易积累杂质，定期更换水车轮，高耗能。叶轮式增氧机，体量重、大，底部易形成涡旋，应用场合受限，高耗能。充气式增氧机，体量重、大，功耗大，设备沉重，需要布设充氧管路，定期清理，增氧效率低。浮水泵增氧机，效率低，功耗大，不易维护。射流式增氧机，体量重、大，功耗大，应用场合有限。涌浪式增氧机，体量重、大，设备下方水体底部易积累杂质，易形成涡旋，应用场合受限。
由此可见，这些增氧机的主要问题是体量大、功耗大;对使用场所的供电能力和稳定性要求高;结构复杂，机械效率较低，噪声高;安装和维护需要多人参与，维修、维护不便;购置和使用、维护成本高企;不易实现自动控制，应急增氧状况下须使用大型自发电设备，应急设备的购置和使用成本高;现有设备在生产销售环节竞争激烈，利益驱动下产品质量参差不齐，影响到用户的使用安全甚至造成经济损失。曝气增氧方式单一，技术陈旧，多年未出现变革性的曝气增氧装置。曝气增氧设备绝大多数使用在电网环境欠发达的偏远地区，电网波动频繁，易受雷电干扰，给生产生活造成经济损失。
本发明针对上述现有设备的问题，从解决曝气增氧方式入手，发明了结构致简，轻便，运输安装便捷，高效节能，成本低廉，模块化设计、生产和使用方便，低噪声，低成本智能控制，具有革新性的新型辊轮式水处理曝气增氧装置。同时，由于该装置具有小型、易控、低噪声等特点征，在园林绿化、水处理、水造景等诸多方面有广阔的应用和推广价值。
发明内容
鉴于现有技术中存在的问题，本发明的目的之一在于提供一种辊轮式水处理曝气增氧装置，其具有下述多个优点中的至少其中之一：结构致简、轻便、运输安装便捷、高效节能、成本低廉、模块化设计、生产和使用方便、低噪声。
为达此目的，本发明采用以下技术方案：
一种辊轮式水处理曝气增氧装置，包括：驱动装置、浮体、辊轮模组，所述驱动装置用于驱动所述辊轮模组旋转，浮体用于支撑所述驱动装置和辊轮模组;所述辊轮模组由一个或多个同轴连接的击水盘构成，使用时所述击水盘部分浸入水体。
作为优选实施例，所述击水盘包括：基板层、粘接层、击水层，所述粘接层用于将击水层粘接到基板层上，所述击水层采用耐磨材料。
作为优选实施例，所述击水盘的击水层的外表面具有微结构。
作为优选实施例，所述击水盘的击水层的外表面的微结构包括高度不大于20毫米的凸起。
作为优选实施例，所述微结构的形状为：柱状、针状、网格状、刷形、U型或其他几何状。
作为优选实施例，所述击水盘部分浸入水体时，所述击水盘与水平面成一定夹角，角度在0-180°范围内可调。

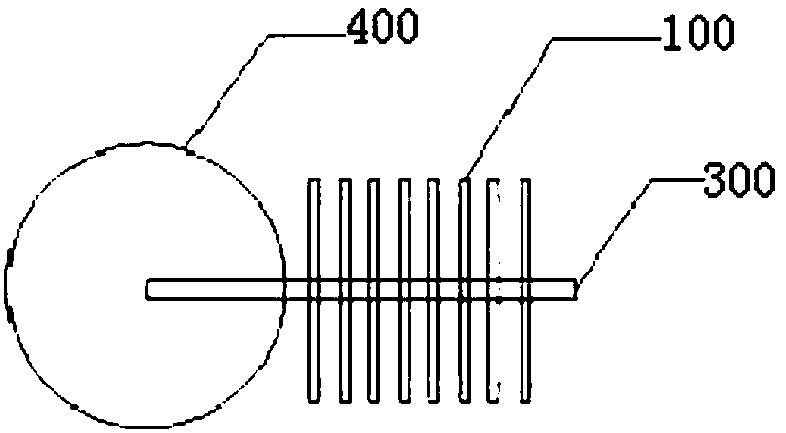

作为优选实施例，所述辊轮模组由多个同轴连接且大小相同的击水盘构成。
作为优选实施例，所述辊轮模组由多个同轴连接但大小不同的击水盘构成，从所述辊轮模组的一端到另外一端所述击水盘的直径依次增大。
作为优选实施例，所述辊轮模组为多个，均匀设置在所述浮体的外周围。
作为优选实施例，所述辊轮式水处理曝气增氧装置进一步包括：浮球，由所述浮球和浮体共同支撑所述辊轮模组。
与现有技术方案相比，本发明至少具有以下有益效果：
结构致简，体积小，重量轻，机电效率高，功耗低，低噪声，节能环保，水体碎化程度高，模块化应用，易调控可实现低成本下的智能化控制，安装操作简单，物流成本低。
