申请日2018.07.05
公开(公告)日2019.03.22
IPC分类号C02F9/02; C02F103/06
摘要
本实用新型公开了一种建筑工程地下水处理及回用装置，包括机体、观察窗、太阳能收集板、破碎齿轮、电动推杆和水泵，所述机体的外部通过合页安装有观察窗，所述太阳能收集板通过安装架安装在机体的两侧外壁上，所述太阳能收集板的下方安装有光伏组件，所述破碎齿轮通过转轴安装在机体的内壁上，所述电动推杆安装在机体的两侧外壁上，所述机体的内壁上从上至下依次设置有过滤网、活性炭层与离子过滤膜。本实用新型在内部安装有破碎齿轮与伸缩式锯齿条，建筑工程产生的污水内掺杂一些固定建筑材料可在过滤出来后，通过破碎齿轮与伸缩式锯齿条统一对建筑材料垃圾进行粉碎处理，从而再取出，进行二次利用，保证了建筑材料不会浪费。
权利要求书

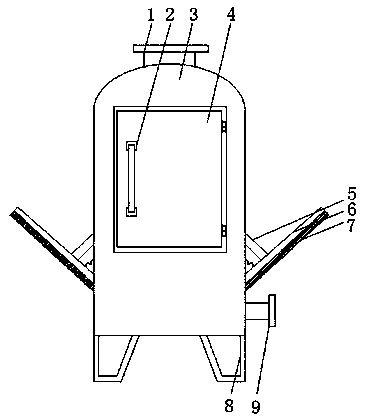

1.一种建筑工程地下水处理及回用装置，包括机体(3)、观察窗(4)、太阳能收集板(6)、破碎齿轮(11)、电动推杆(13)和水泵(18)，其特征在于：所述机体(3)的外部通过合页安装有观察窗(4)，所述太阳能收集板(6)通过安装架(5)安装在机体(3)的两侧外壁上，所述太阳能收集板(6)的下方安装有光伏组件(7)，所述破碎齿轮(11)通过转轴安装在机体(3)的内壁上，所述电动推杆(13)安装在机体(3)的两侧外壁上，所述机体(3)的内壁上从上至下依次设置有过滤网(14)、活性炭层(16)与离子过滤膜(17)，所述活性炭层(16)上方机体(3)的内壁上通过转轴转动安装有搅拌叶片(15)，所述水泵(18)安装在机体(3)的底部内壁上。
2.根据权利要求1所述的一种建筑工程地下水处理及回用装置，其特征在于：所述机体(3)的顶部安装有进水口(1)。
3.根据权利要求1所述的一种建筑工程地下水处理及回用装置，其特征在于：所述机体(3)的底部安装有支撑底腿(8)。
4.根据权利要求1所述的一种建筑工程地下水处理及回用装置，其特征在于：所述机体(3)右下侧外壁上安装有出水管(9)。
5.根据权利要求1所述的一种建筑工程地下水处理及回用装置，其特征在于：所述观察窗(4)的外壁上安装有拉手(2)。
6.根据权利要求1所述的一种建筑工程地下水处理及回用装置，其特征在于：所述机体(3)的内壁上设置有耐腐蚀材料层(10)。
7.根据权利要求1所述的一种建筑工程地下水处理及回用装置，其特征在于：所述破碎齿轮(11)安装有2个，且破碎齿轮(11)之间转向相反。
8.根据权利要求1所述的一种建筑工程地下水处理及回用装置，其特征在于：所述电动推杆(13)的输出端穿过机体(3)的外壳安装有伸缩式锯齿条(12)。
说明书
一种建筑工程地下水处理及回用装置
技术领域
本实用新型涉及地下水回收设备技术领域，具体为一种建筑工程地下水处理及回用装置。
背景技术
建筑工程，指通过对各类房屋建筑及其附属设施的建造和与其配套的线路、管道、设备的安装活动所形成的工程实体。其中“房屋建筑”指有顶盖、梁柱、墙壁、基础以及能够形成内部空间，满足人们生产、居住、学习、公共活动需要的工程。
在建筑工程施工时，一些建筑污水会流入地下，从而对环境造成严重的污染，且导致了大量的水资源的浪费，因此需要一种建筑工程地下水回收装置，传统的建筑工程地下水回收装置在内部只设置有过滤板，只能对地下水进行过滤处理，而无法对一些建筑垃圾进行收集进行再利用，从而导致了建筑材料的浪费。
发明内容
本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种建筑工程地下水处理及回用装置。
为了解决上述技术问题，本实用新型提供了如下的技术方案：一种建筑工程地下水处理及回用装置，包括机体、观察窗、太阳能收集板、破碎齿轮、电动推杆和水泵，所述机体的外部通过合页安装有观察窗，所述太阳能收集板通过安装架安装在机体的两侧外壁上，所述太阳能收集板的下方安装有光伏组件，所述破碎齿轮通过转轴安装在机体的内壁上，所述电动推杆安装在机体的两侧外壁上，所述机体的内壁上从上至下依次设置有过滤网、活性炭层与离子过滤膜，所述活性炭层上方机体的内壁上通过转轴转动安装有搅拌叶片，所述水泵安装在机体的底部内壁上。
优选的，所述机体的顶部安装有进水口。
优选的，所述机体的底部安装有支撑底腿。
优选的，所述机体右下侧外壁上安装有出水管。
优选的，所述观察窗的外壁上安装有拉手。
优选的，所述机体的内壁上设置有耐腐蚀材料层。
优选的，所述破碎齿轮安装有2个，且破碎齿轮之间转向相反。
优选的，所述电动推杆的输出端穿过机体的外壳安装有伸缩式锯齿条。
本实用新型所达到的有益效果是：该装置在内部安装有破碎齿轮与伸缩式锯齿条，建筑工程产生的污水内掺杂一些固定建筑材料可在过滤出来后，通过破碎齿轮与伸缩式锯齿条统一对建筑材料垃圾进行粉碎处理，从而再取出，进行二次利用，保证了建筑材料不会浪费，且该装置在内部安装有活性炭层与离子过滤膜，活性炭层可吸附建筑地下水内的一些可溶性杂质，离子膜可对地下水内的金属离子进行吸附，从而使处理后的地下水可用来绿化、洗车、控制扬尘等，从而实现了过滤水的二次利用，节约了现有的水资源，且该装置安装有太阳能收集板与光伏组件，可将太阳能转化为电能供该装置使用，节约了现有电能，利用了可再生能源。
