申请日2018.07.04
公开(公告)日2018.11.16
IPC分类号C02F9/04
摘要
本发明公开了一种便于洗涤废水的净水滤芯，包括底座，所述底座的顶部开设有卡装槽，所述卡装槽的底部内壁上固定安装有缓冲垫，所述卡装槽内卡装有滤筒，所述滤筒的底部与缓冲垫相接触，所述底座的顶部两侧均固定安装有立柱，两个立柱相互靠近的一侧顶部固定安装有同一个限位板，所述限位板上开设有限位孔，所述滤筒的顶部贯穿限位孔并延伸至限位板的上方，所述滤筒的底部内壁上转动连接有转动柱。本发明操作简单，通过将废水倒入滤筒内，此时就可以转动转轴，带动搅拌器进行转动，此时就可以对废水进行洗涤，从而可以将缓解污水处理厂的工作压力，且可以将洗涤后的废水进行再次利用，减少家庭的经济损失。
权利要求书

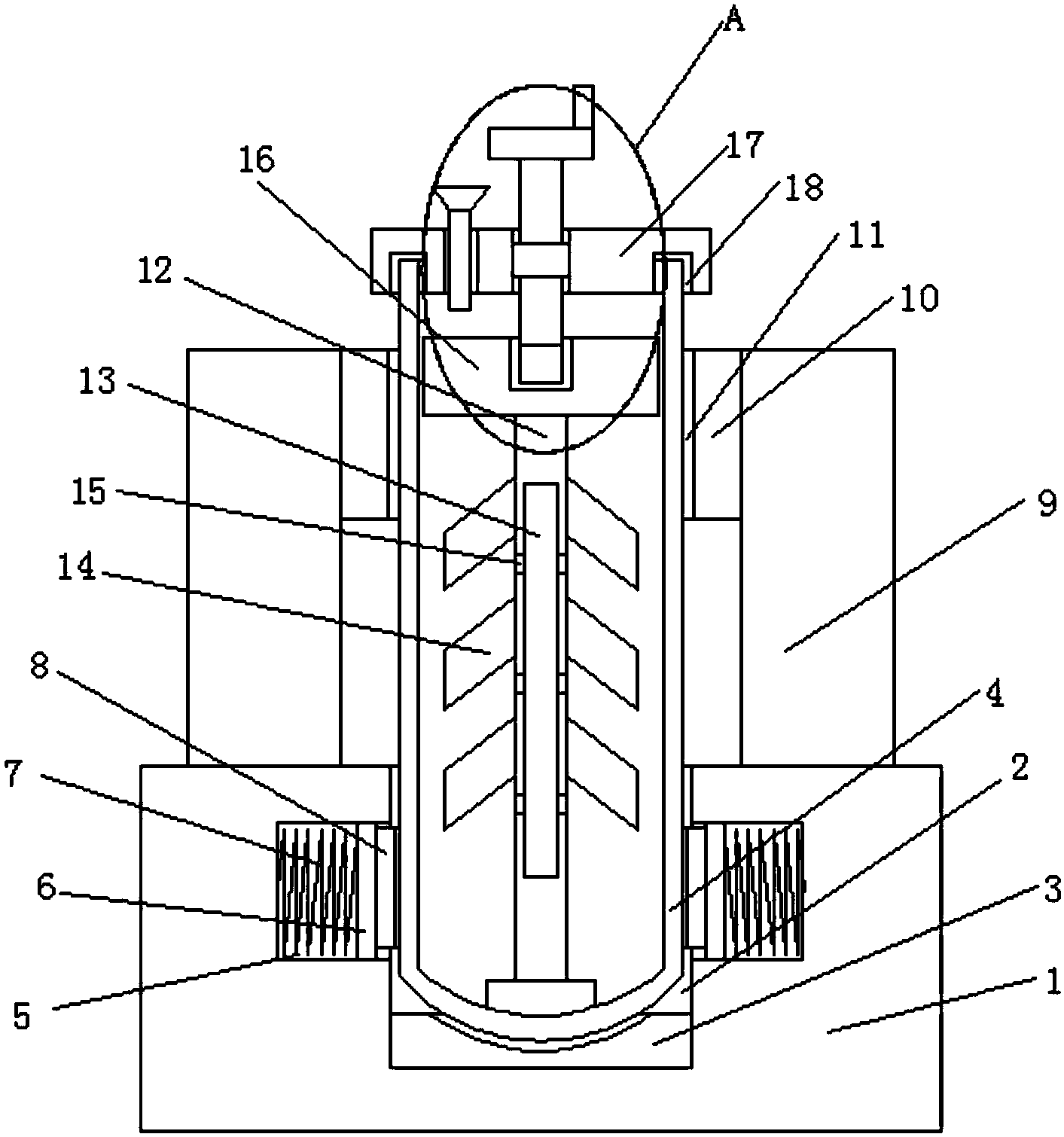

1.一种便于洗涤废水的净水滤芯，包括底座(1)，其特征在于，所述底座(1)的顶部开设有卡装槽(2)，所述卡装槽(2)的底部内壁上固定安装有缓冲垫(3)，所述卡装槽(2)内卡装有滤筒(4)，所述滤筒(4)的底部与缓冲垫(3)相接触，所述底座(1)的顶部两侧均固定安装有立柱(9)，两个立柱(9)相互靠近的一侧顶部固定安装有同一个限位板(10)，所述限位板(10)上开设有限位孔(11)，所述滤筒(4)的顶部贯穿限位孔(11)并延伸至限位板(10)的上方，所述滤筒(4)的底部内壁上转动连接有转动柱(12)，所述转动柱(12)的顶端固定安装有滤板(16)，所述滤板(16)的顶部开设有制动槽(21)，所述滤筒(4)的顶部卡装有盖板(17)，所述盖板(17)上转动连接有转轴(20)，所述转轴(20)的底端延伸至制动槽(21)内并焊接有制动板，所述盖板(17)上开设有安装孔(22)，所述安装孔(22)内固定安装有进水管(23)，所述进水管(23)的底端延伸至滤筒(4)内，所述转轴(20)的顶端延伸至盖板(17)的上方并焊接有转盘，所述转盘的顶部一侧转动连接有把手。
2.根据权利要求1所述的一种便于洗涤废水的净水滤芯，其特征在于，所述卡装槽(2)的两侧内壁上均开设有移动槽(5)，所述移动槽(5)内滑动连接有推板(6)，所述推板(6)的一侧焊接有夹板(8)，两个夹板(8)的一侧延伸至卡装槽(2)内并均开设有夹紧槽，所述滤筒(4)分别与两个夹紧槽相接触，所述推板(6)的另一侧焊接有压缩弹簧(7)，所述压缩弹簧(7)的一端与移动槽(5)的一侧内壁相焊接。
3.根据权利要求1所述的一种便于洗涤废水的净水滤芯，其特征在于，所述盖板(17)上开设有转动孔(19)，所述转动孔(19)内焊接有轴承，所述转轴(20)贯穿轴承并与轴承的内圈相焊接。
4.根据权利要求1所述的一种便于洗涤废水的净水滤芯，其特征在于，所述制动槽(21)和制动板均为矩形结构，且制动槽(21)内设有密封垫，所述制动板通过密封垫与制动槽(21)紧密卡装。
5.根据权利要求1所述的一种便于洗涤废水的净水滤芯，其特征在于，所述盖板(17)的底部开设有环形卡槽(18)，所述滤筒(4)的顶部与环形卡槽(18)紧密卡装。
6.根据权利要求1所述的一种便于洗涤废水的净水滤芯，其特征在于，所述转动柱(12)的两侧等间距固定安装有多个搅拌器(14)，所述转动柱(12)上设有腔室(13)，所述腔室(13)内放置有消毒液，所述腔室(13)的两侧内壁上均等间距开设有多个流通孔(15)。
说明书
一种便于洗涤废水的净水滤芯
技术领域
本发明涉及净水滤芯技术领域，尤其涉及一种便于洗涤废水的净水滤芯。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水，废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等，小城市更严重，长此以往就会容易造成城市的严重污染。
现有的家庭生活污水常常没有处理就直接排出，所以就会有大量的污水排向污水处理厂，这样不仅会给污水处理厂带来很大的工作压力，也会影响家庭污水的再次利用，长此以往就会给家庭造成一定的经济损失，所以我们提出一种便于洗涤废水的净水滤芯，用于解决上述上所提出的问题。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种便于洗涤废水的净水滤芯。
为了实现上述目的，本发明采用了如下技术方案：
一种便于洗涤废水的净水滤芯，包括底座，所述底座的顶部开设有卡装槽，所述卡装槽的底部内壁上固定安装有缓冲垫，所述卡装槽内卡装有滤筒，所述滤筒的底部与缓冲垫相接触，所述底座的顶部两侧均固定安装有立柱，两个立柱相互靠近的一侧顶部固定安装有同一个限位板，所述限位板上开设有限位孔，所述滤筒的顶部贯穿限位孔并延伸至限位板的上方，所述滤筒的底部内壁上转动连接有转动柱，所述转动柱的顶端固定安装有滤板，所述滤板的顶部开设有制动槽，所述滤筒的顶部卡装有盖板，所述盖板上转动连接有转轴，所述转轴的底端延伸至制动槽内并焊接有制动板，所述盖板上开设有安装孔，所述安装孔内固定安装有进水管，所述进水管的底端延伸至滤筒内，所述转轴的顶端延伸至盖板的上方并焊接有转盘，所述转盘的顶部一侧转动连接有把手。
优选的，所述卡装槽的两侧内壁上均开设有移动槽，所述移动槽内滑动连接有推板，所述推板的一侧焊接有夹板，两个夹板的一侧延伸至卡装槽内并均开设有夹紧槽，所述滤筒分别与两个夹紧槽相接触，所述推板的另一侧焊接有压缩弹簧，所述压缩弹簧的一端与移动槽的一侧内壁相焊接。
优选的，所述盖板上开设有转动孔，所述转动孔内焊接有轴承，所述转轴贯穿轴承并与轴承的内圈相焊接。
优选的，所述制动槽和制动板均为矩形结构，且制动槽内设有密封垫，所述制动板通过密封垫与制动槽紧密卡装。
优选的，所述盖板的底部开设有环形卡槽，所述滤筒的顶部与环形卡槽紧密卡装。
优选的，所述转动柱的两侧等间距固定安装有多个搅拌器，所述转动柱上设有腔室，所述腔室内放置有消毒液，所述腔室的两侧内壁上均等间距开设有多个流通孔。
与现有技术相比，本发明的有益效果是：首先将废水倒入进水管，废水就会通过进水管流入滤板上，废水会通过滤板流入滤筒内，此时在渗透压的作用下，腔室内的消毒液会通过流通孔流向滤筒内，此时转动转轴，可以带动滤板进行转动，在滤板转动时，可以带动转动柱进行转动，此时搅拌器就会进行环形位移，将消毒液与废水进行充分融合，对废水进行洗涤。
本发明操作简单，通过将废水倒入滤筒内，此时就可以转动转轴，带动搅拌器进行转动，此时就可以对废水进行洗涤，从而可以将缓解污水处理厂的工作压力，且可以将洗涤后的废水进行再次利用，减少家庭的经济损失。
