申请日2018.07.03
公开(公告)日2018.10.26
IPC分类号B01D36/00; C02F9/02
摘要

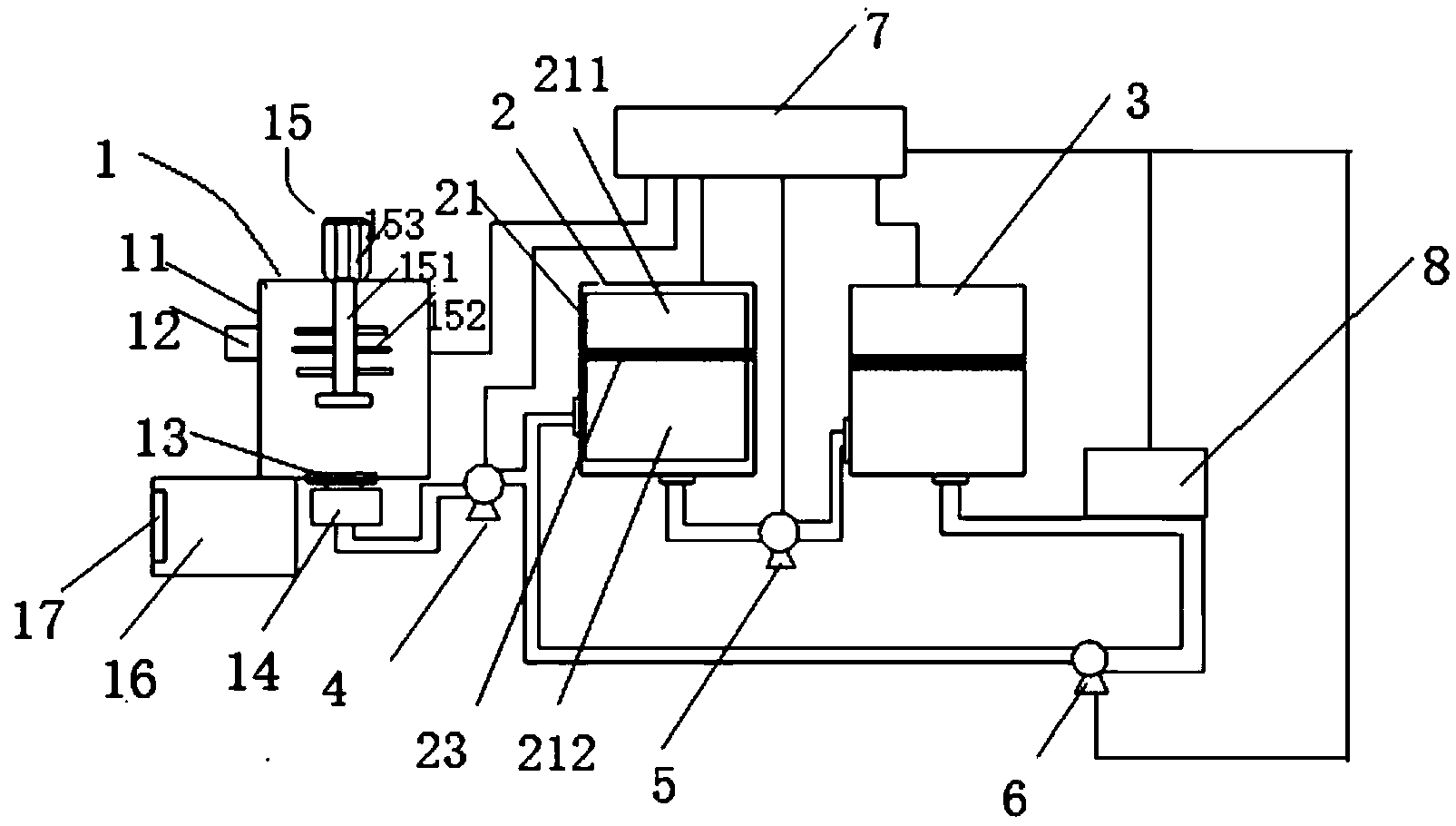

本发明公开了一种具有多重过滤功能的污水循环处理装置及其工作方法，包括过滤除渣装置、第一污水处理器、第二污水处理器、抽水泵一、抽水泵二、回流泵和控制装置，过滤除渣装置的出水口通过抽水泵一与第一污水处理器的污水入口连通，第一污水处理器的出水口通过抽水泵二与第二污水处理器的污水入口连通，第二污水处理器的出水口通过回流泵与第一污水处理器的污水入口连通，抽水泵一、抽水泵二、回流泵均与控制装置连接。过滤除渣装置对污水做好初步过滤，能够避免堵塞污水处理器的入水口，然后将除渣后的污水在抽水泵一、抽水泵二和回流泵的作用下，将污水分别送入第一污水处理器、第二污水处理器进行多重过滤进行循环过滤，大大提高污水净化处理效果。
权利要求书
1.一种具有多重过滤功能的污水循环处理装置，其特征在于：包括过滤除渣装置(1)、第一污水处理器(2)、第二污水处理器(3)、抽水泵一(4)、抽水泵二(5)、回流泵(6)和控制装置(7)，所述过滤除渣装置(1)的出水口通过抽水泵一(4)与第一污水处理器(2)的污水入口连通，第一污水处理器(2)的出水口通过抽水泵二(5)与第二污水处理器(3)的污水入口连通，所述第二污水处理器(3)的出水口通过回流泵(6)与第一污水处理器(2)的污水入口连通，抽水泵一(4)、抽水泵二(5)、回流泵(6)均与控制装置(7)连接。
2.根据权利要求1所述的一种具有多重过滤功能的污水循环处理装置，其特征在于：所述过滤除渣装置(1)包括壳体(11)，壳体(11)左侧设有污水入口(12)，壳体(11)底部右侧设有污水出口(13)，壳体(1)的污水出口(13)下方设有过滤器(14)。
3.根据权利要求2所述的一种用于餐饮含油污水处理装置，其特征在于： 所述壳体(11)内上方设有搅拌装置(15)，所述搅拌装置(15)包括螺旋轴(151)和搅拌齿(152)，所述螺旋轴(151)与设置在壳体(1)外侧的减速机(153)的输出端连接。
4.根据权利要求1所述的一种具有多重过滤功能的污水循环处理装置，其特征在于：所述壳体(1)底部还设有残渣收集装置(16)，所述残渣收集装置(16)上设有液位报警装置(17)。
5.根据权利要求1所述的一种具有多重过滤功能的污水循环处理装置，其特征在于：所述第一污水处理器(2)包括滤池(21)和污水处理器(22)，所述污水处理器(22)设置在过滤池(21)内，所述污水处理器(22)内设有渗水板(23)，所述渗水板(23)将过滤池(21)分隔成上层腔室(211)和下层腔室(212)，第一污水处理器(22)的过滤池(21)的入水口与过滤器(14)的出水口与通过抽水泵一(4)连通;所述下层腔室(212)底端的出水口与第二污水处理器(3)入水口通过抽水泵二(5)连通。
6.根据权利要求1所述的一种具有多重过滤功能的污水循环处理装置，其特征在于：第二污水处理器(3)与第一处理器(2)结构相同。
7.根据权利要求5所述的一种具有多重过滤功能的污水循环处理装置，其特征在于：所述上层腔室(211)内设有石英砂或活性炭。
8.根据权利要求1所述的一种具有多重过滤功能的污水循环处理装置，其特征在于：所述第二污水处理器(2)与回流泵(6)之间还设有水质检测装置(8)，所述水质检测装置(8)与控制装置(7)电连接。
9.一种如权利要求1-8任意一项所述的具有多重过滤功能的污水循环处理装置的工作方法，其特征在于：具体工作方法如下：
(1)将待处理的污水混合物送入过滤除渣装置(1)的污水入口，搅拌齿(152)在减速机(153)的控制下旋转，对送入壳体(11)内的污水混合物进行搅拌，污水经过过滤器(14)进行过滤，将污水中的残渣留在壳体(11)中;
(2)经初步过滤的水经抽水泵一(4)送入第一污水处理器(2)，污水经过渗水板(23)进行过滤，未经过滤完全的污水残渣留在上层腔室(211)，过滤完的污水进行下层腔室(212)，下层腔室(212)底端的出水口将二次过滤的水经抽水泵二(5)送入第二污水处理器(3);
(3)污水进入第二污水处理器(3)后，经过渗水板(23)进行第三次过滤，过滤完的污水进行下层腔室(212)，未经过滤完全的污水残渣留在上层腔室(211)，回流泵(6)将第二污水处理器(3)的出水口排出的水再次送入第一污水处理器(2)进行过滤;
(4)通过水质检测装置(8)可实时对过滤后的水进行水质检测，若经过滤后的水符合要求，控制装置(7)控制回流泵(6)停止运行，若经过滤后的水不符合要求，控制装置(7)控制回流泵(6)将水送回第一污水处理器(2)进行下一个过滤循环。
说明书
一种具有多重过滤功能的污水循环处理装置及其工作方法
技术领域
本发明涉及污水处理技术领域，具体涉及一种具有多重过滤功能的污水循环处理装置及其工作方法。
背景技术
随着国民经济的增长，餐饮行业迅速发展，其排放的废水量越来越大，目前餐饮行业通常是将废水直接排放到下水道中或者是将废水进行简单过滤后排放到下水道中，由于废水中含有较高浓度的动植物油以及大量的固体悬浮物，常规的过滤仍然无法将上述物质清理干净，因而餐饮行业的废水容易污染环境，废水中的固体悬浮物长时间在下水管道中，长时间累积，废水中的浮油以及固体悬浮物容易堵塞下水管道，而且固定悬浮物容易发酵，进而腐蚀管道，造成下水管道破裂，影响废水的正常排放。
发明内容
发明目的：针对上述现有技术中的存在的问题和不足，本发明的目的是提供一种具有多重过滤功能的污水循环处理装置及其工作方法。
技术方案：为达到上述目的，本发明所述的一种具有多重过滤功能的污水循环处理装置，包括过滤除渣装置、第一污水处理器、第二污水处理器、抽水泵一、抽水泵二、回流泵和控制装置，所述过滤除渣装置的出水口通过抽水泵一与第一污水处理器的污水入口连通，第一污水处理器的出水口通过抽水泵二与第二污水处理器的污水入口连通，所述第二污水处理器的出水口通过回流泵与第一污水处理器的污水入口连通，抽水泵一、抽水泵二、回流泵均与控制装置连接。
进一步地，所述过滤除渣装置包括壳体，壳体左侧设有污水入口，壳体底部右侧设有污水出口，壳体的污水出口下方设有过滤器。
进一步地，所述壳体内上方设有搅拌装置，所述搅拌装置包括螺旋轴和搅拌齿，所述螺旋轴与设置在壳体外侧的减速机的输出端连接。
进一步地，所述第一污水处理器包括滤池和污水处理器，所述污水处理器设置在过滤池内，所述污水处理器内设有渗水板，所述渗水板将过滤池分隔成上层腔室和下层腔室，第一污水处理器的滤池的入水口与过滤器的出水口与通过抽水泵一连通;所述下层腔室底端的出水口与第二污水处理器入水口通过抽水泵二连通。
进一步地，第二污水处理器与第一处理器结构相同。
进一步地，所述上层腔室内设有石英砂或活性炭。
进一步地，所述壳体底部还设有残渣收集装置，所述残渣收集装置上设有液位报警装置。
进一步地，所述第二污水处理器与回流泵之间还设有水质检测装置，所述水质检测装置与控制装置电连接。
一种具有多重过滤功能的污水循环处理装置的工作方法，具体工作方法如下：
(1)将待处理的污水混合物送入过滤除渣装置的污水入口，搅拌齿在减速机的控制下旋转，对送入壳体内的污水混合物进行搅拌，污水经过过滤器进行过滤，将污水中的残渣留在壳体中;
(2)经初步过滤的水经抽水泵一送入第一污水处理器，污水经过渗水板进行过滤，未经过滤完全的污水残渣留在上层腔室，过滤完的污水进行下层腔室，下层腔室底端的出水口将二次过滤的水经抽水泵二送入第二污水处理器;
(3)污水进入第二污水处理器后，经过渗水板进行第三次过滤，过滤完的污水进行下层腔室，未经过滤完全的污水残渣留在上层腔室，回流泵将第二污水处理器的出水口排出的水再次送入第一污水处理器进行过滤;
(4)通过水质检测装置可实时对过滤后的水进行水质检测，若经过滤后的水符合要求，控制装置控制回流泵停止运行，若经过滤后的水不符合要求，控制装置控制回流泵将水送回第一污水处理器进行下一个过滤循环。
上述技术方案可以看出，本发明的有益效果为：
本发明所述的一种具有多重过滤功能的污水循环处理装置，结构设计合理，过滤除渣装置对污水做好初步过滤，能够避免堵塞污水处理器的入水口，然后将除渣后的污水在抽水泵一、抽水泵二和回流泵的作用下，将污水分别送入第一污水处理器、第二污水处理器进行多重过滤进行循环过滤，大大提高污水净化处理效果。
