申请日2018.07.01
公开(公告)日2018.11.30
IPC分类号B01D29/03; B01D29/56; B01D29/64; B01D29/72
摘要
本发明公开了一种具有清理结构的污水处理管道过滤装置，包括立式管道，在立式管道的顶部设置有进液口，在立式管道的底部设置有排液通道且在立式管道内自上而下设置有至少两个滤网，在立式管道的侧壁上设置有数量与滤网数量相同的排渣通道，在立式管道的侧壁上设置有清理通道，在清理通道上设置有压板，在压板的底面设置有与滤网上的滤孔相配合的清理圆锥，在压板的外侧设置有控制板，在控制板与清理通道的底壁之间固定有控制气缸，在立式管道的外壁上固定有与控制气缸相连接的气源。本发明的结构设置合理，其操作便捷，可有效且快速的实现过滤网网孔的防堵塞操作，有利于提高处理的效率，大大降低维护更换成本，使用稳定性好且适用性强。
权利要求书
1.一种具有清理结构的污水处理管道过滤装置，包括立式管道，在所述立式管道的顶部设置有进液口，在所述立式管道的底部设置有排液通道且在所述立式管道内自上而下设置有至少两个滤网，其特征在于：在所述立式管道的侧壁上设置有数量与滤网数量相同的排渣通道，在所述排渣通道上设置有闸阀，在所述立式管道的侧壁上设置有清理通道，所述清理通道与排渣通道对称设置，在所述清理通道上设置有压板，在所述压板的底面设置有与滤网上的滤孔相配合的清理圆锥，在所述压板的外侧设置有控制板，所述控制板与压板成V形设置且连接处通过销轴连接在清理通道的底壁上，在所述控制板与所述清理通道的底壁之间固定有控制气缸，在所述立式管道的外壁上固定有与所述控制气缸相连接的气源，在所述压板上设置有通孔，所述压板在所述控制气缸的作用下压向滤网且清理圆锥穿过滤网的网孔实现网孔防堵塞清理。
2.根据权利要求1所述的具有清理结构的污水处理管道过滤装置，其特征在于：在所述立式管道的外壁上还固定有清洗水箱，在所述清洗水箱内设置有增压水泵，在所述压板上设置有喷洒通道，所述喷洒通道与所述增压水泵相连接，在所述压板的底面设置有与所述喷洒通道相连通的清洗喷嘴。
3.根据权利要求2所述的具有清理结构的污水处理管道过滤装置，其特征在于：在所述立式管道的外壁上固定有震动电机，所述震动电机处于排渣通道的正下方，在所述震动电机与所述滤网之间设置有震动筋杆。
4.根据权利要求3所述的具有清理结构的污水处理管道过滤装置，其特征在于：所述滤网为特氟龙过滤网且在所述上层滤网的网孔直径大于下层滤网的网孔直径。
5.根据权利要求4所述的具有清理结构的污水处理管道过滤装置，其特征在于：在所述震动筋杆与立式管道的侧壁之间设置有密封防水垫层。
6.根据权利要求5所述的具有清理结构的污水处理管道过滤装置，其特征在于：在所述立式管道上设置有与所述控制气缸相连接的控制按钮。
说明书
具有清理结构的污水处理管道过滤装置
技术领域
本发明属于污水处理技术领域，具体涉及一种具有清理结构的污水处理管道过滤装置。
背景技术
随着社会的快速发展，各种发泡剂化学合成的材料使用也越来越多，一些耐高温、耐腐蚀的材料使用也越来越多，由于这些材料可以重复使用，在重复使用时需要进行清洗及对清洗液进行过滤操作，传统技术中，其主要是采用水流从上到下的过滤装置，其虽然可以实现过滤操作，但是其在过滤过程中容易出现滤网堵塞的情况，故而需要经常性清洗与更换，严重影响过滤的效率，同时也大大增加了过滤的成本，适用性和实用性受到限制。
发明内容
本发明的目的是提供一种结构设置合理且适用性强的具有清理结构的污水处理管道过滤装置。

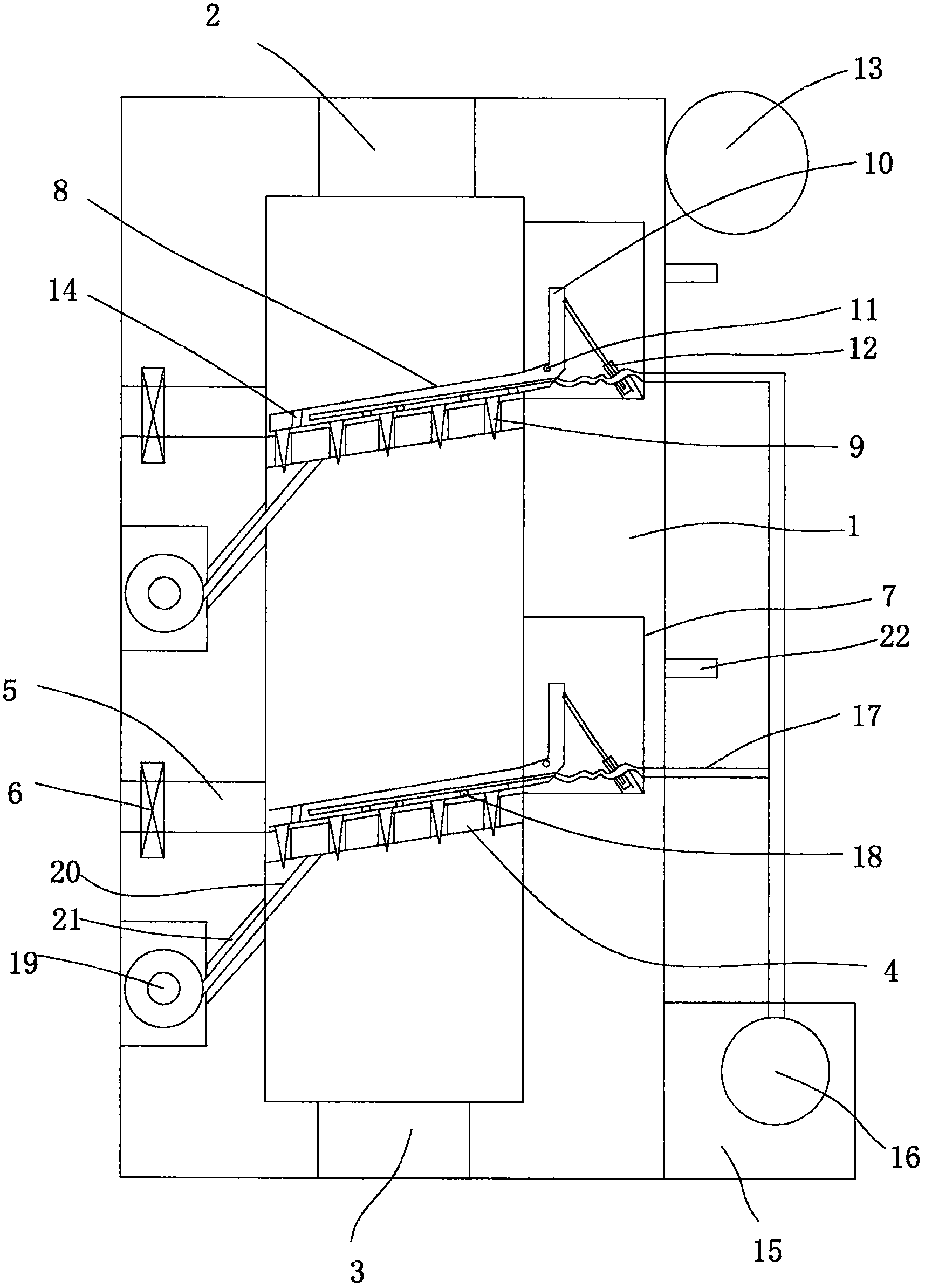

实现本发明目的的技术方案是一种具有清理结构的污水处理管道过滤装置，包括立式管道，在所述立式管道的顶部设置有进液口，在所述立式管道的底部设置有排液通道且在所述立式管道内自上而下设置有至少两个滤网，在所述立式管道的侧壁上设置有数量与滤网数量相同的排渣通道，在所述排渣通道上设置有闸阀，在所述立式管道的侧壁上设置有清理通道，所述清理通道与排渣通道对称设置，在所述清理通道上设置有压板，在所述压板的底面设置有与滤网上的滤孔相配合的清理圆锥，在所述压板的外侧设置有控制板，所述控制板与压板成V形设置且连接处通过销轴连接在清理通道的底壁上，在所述控制板与所述清理通道的底壁之间固定有控制气缸，在所述立式管道的外壁上固定有与所述控制气缸相连接的气源，在所述压板上设置有通孔，所述压板在所述控制气缸的作用下压向滤网且清理圆锥穿过滤网的网孔实现网孔防堵塞清理。
在所述立式管道的外壁上还固定有清洗水箱，在所述清洗水箱内设置有增压水泵，在所述压板上设置有喷洒通道，所述喷洒通道与所述增压水泵相连接，在所述压板的底面设置有与所述喷洒通道相连通的清洗喷嘴。
在所述立式管道的外壁上固定有震动电机，所述震动电机处于排渣通道的正下方，在所述震动电机与所述滤网之间设置有震动筋杆。
所述滤网为特氟龙过滤网且在所述上层滤网的网孔直径大于下层滤网的网孔直径。
在所述震动筋杆与立式管道的侧壁之间设置有密封防水垫层。
在所述立式管道上设置有与所述控制气缸相连接的控制按钮。
本发明具有积极的效果：本发明的结构设置合理，其操作便捷，可有效且快速的实现过滤网网孔的防堵塞操作，有利于提高处理的效率，也可以大大降低维护更换成本，使用稳定性好且适用性强。
