申请日2018.04.03
公开(公告)日2019.03.01
IPC分类号C02F9/02; C02F7/00
摘要
本实用新型公开了一种人工湿地污水处理装置，其结构包括入水口、沉淀分离池、接触曝气板、污水处理器、沉淀池、出水管、出水池、消毒器、曝气管组、壳体、支撑脚、前端沉淀分离池，入水口设于壳体左侧，前端沉淀分离池安装于沉淀分离池的左侧并且在同一中心线上，支撑脚垂直焊接于壳体的下端，本实用新型一种人工湿地污水处理装置，在结构上设置了曝气管组，并且通过该装置中的连接口可进行多管道进行连接并进行接收污水，接着装置用过通气管对管与曝气管母管进行管内进行通气操作，从而做到防止堵塞的效果，并且通过密封垫片与密封圈进行加强通气时的密封度，防止污水漏出，并且该装置连接简单，加强装置实用性。
权利要求书

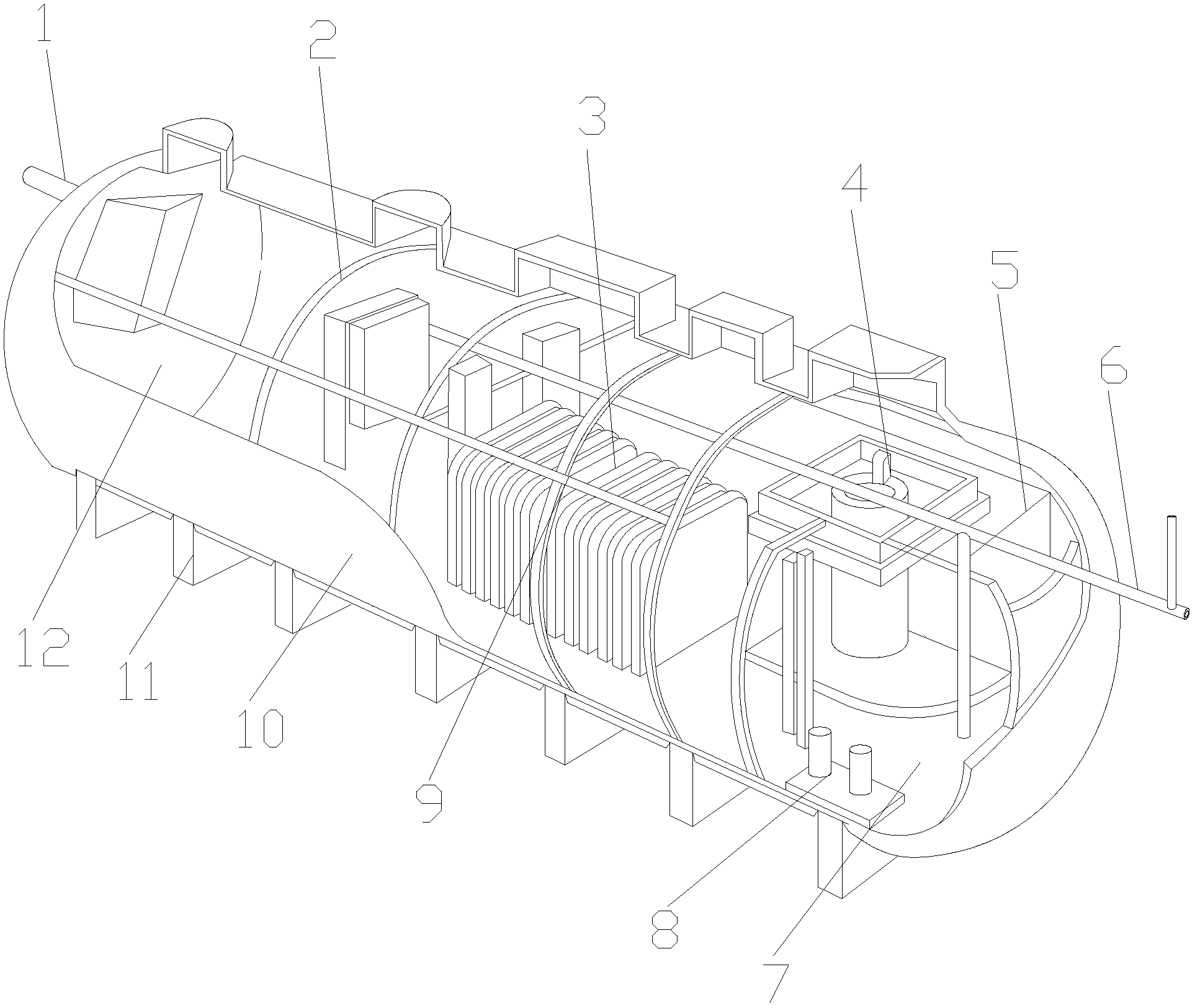

1.一种人工湿地污水处理装置，其特征在于：其结构包括入水口(1)、沉淀分离池(2)、接触曝气板(3)、污水处理器(4)、沉淀池(5)、出水管(6)、出水池(7)、消毒器(8)、曝气管组(9)、壳体(10)、支撑脚(11)、前端沉淀分离池(12)，所述入水口(1)设于壳体(10)左侧，所述前端沉淀分离池(12)安装于沉淀分离池(2)的左侧并且在同一中心线上，所述支撑脚(11)垂直焊接于壳体(10)的下端，所述出水管(6)安装于接触曝气板(3)上端，所述曝气管组(9)安装于接触曝气板(3)的上端，所述污水处理器(4)设于壳体(10)的内侧下端并且前端设有消毒器(8)，所述沉淀池(5)设于污水处理器(4)的外侧，所述离池(2)、接触曝气板(3)、污水处理器(4)、沉淀池(5)、出水管(6)、出水池(7)与壳体(10)为一体化结构，所述曝气管组(9)包括六方端盖(901)、密封垫片(902)、夹紧块(903)、第二密封垫片(904)、密封圈(905)、曝气管(906)、通气管(907)、曝气管母管(908)、曝气缓充带(909)、连接口(910)，所述六方端盖(901)与密封垫片(902)为一体化结构并且在同一中心线上，所述密封垫片(902)嵌入于连接口(910)左侧，所述连接口(910)与夹紧块(903)为一体化结构，所述第二密封垫片(904)安装于曝气管(906)两端，所述通气管(907)两端与曝气管母管(908)相连接，所述曝气管母管(908)两端设有密封圈(905)，所述曝气缓充带(909)设于曝气管(906)与曝气管母管(908)内侧，所述夹紧块(903)水平设有两个并且通过密封圈(905)相连接。
2.根据权利要求1所述的一种人工湿地污水处理装置，其特征在于：所述沉淀池(5)安装壳体(10)的内侧并且与壳体(10)为一体化结构。
3.根据权利要求1所述的一种人工湿地污水处理装置，其特征在于：所述支撑脚(11)水平设有七个，所述接触曝气板(3)安装于壳体(10)的内侧下端。
4.根据权利要求1所述的一种人工湿地污水处理装置，其特征在于：所述入水口(1)为圆柱体结构，所述曝气管组(9)安装于壳体(10)的内侧表面并且在同一中心线上。
5.根据权利要求1所述的一种人工湿地污水处理装置，其特征在于：所述出水管(6)为圆柱体结构并且与连接口(910)相连接。
说明书
一种人工湿地污水处理装置
技术领域
本实用新型是一种人工湿地污水处理装置，属于污水处理技术领域。
背景技术
人工湿地是一种污水处理技术，其所需仪器、设备简单，系统本身无需额外动力，不需向水体投放药剂，不会造成二次污染，具有低成本、低运行费用、管理方便和美观等特点，其应用前景广泛。
现有技术公开了申请号为：201621413324.9的一种人工湿地污水处理装置，其特征在于，所述过滤盒的一侧设置有固定槽，所述支撑杆上固定连接有固定块，所述固定块的中间部位设置有连接槽，所述固定块在靠近过滤盒的一侧固定连接有与固定槽相互匹配的连接块，所述过滤板的上端面设置为上板，所述过滤板的下端面设置为下板，但是该现有技术装置在进行污水运输时，通常使用普通管道进行输送，该管道在进行长期使用容易发生堵塞，使污水倒流，且连接结构复杂，不便于使用。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种人工湿地污水处理装置，以解决现有装置在进行污水运输时，通常使用普通管道进行输送，该管道在进行长期使用容易发生堵塞，使污水倒流，且连接结构复杂，不便于使用的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种人工湿地污水处理装置，其结构包括入水口、沉淀分离池、接触曝气板、污水处理器、沉淀池、出水管、出水池、消毒器、曝气管组、壳体、支撑脚、前端沉淀分离池，所述入水口设于壳体左侧，所述前端沉淀分离池安装于沉淀分离池的左侧并且在同一中心线上，所述支撑脚垂直焊接于壳体的下端，所述出水管安装于接触曝气板上端，所述曝气管组安装于接触曝气板的上端，所述污水处理器设于壳体的内侧下端并且前端设有消毒器，所述沉淀池设于污水处理器的外侧，所述离池、接触曝气板、污水处理器、沉淀池、出水管、出水池与壳体为一体化结构，所述曝气管组包括六方端盖、密封垫片、夹紧块、第二密封垫片、密封圈、曝气管、通气管、曝气管母管、曝气缓充带、连接口，所述六方端盖与密封垫片为一体化结构并且在同一中心线上，所述密封垫片嵌入于连接口左侧，所述连接口与夹紧块为一体化结构，所述第二密封垫片安装于曝气管两端，所述通气管两端与曝气管母管相连接，所述曝气管母管两端设有密封圈，所述曝气缓充带设于曝气管与曝气管母管内侧，所述夹紧块水平设有两个并且通过密封圈相连接。
进一步地，所述沉淀池安装壳体的内侧并且与壳体为一体化结构。
进一步地，所述支撑脚水平设有七个，所述接触曝气板安装于壳体的内侧下端。
进一步地，所述入水口为圆柱体结构，所述曝气管组安装于壳体的内侧表面并且在同一中心线上。
进一步地，所述出水管为圆柱体结构并且与连接口相连接。
进一步地，所述装置中的污水处理器具有进行高效处理污水的效果。
进一步地，所述壳体使用不锈钢材质，硬度高，在长期水的浸泡下，不易发生锈迹。
有益效果
本实用新型一种人工湿地污水处理装置，在结构上设置了曝气管组，并且通过该装置中的连接口可进行多管道进行连接并进行接收污水，接着装置用过通气管对管与曝气管母管进行管内进行通气操作，从而做到防止堵塞的效果，并且通过密封垫片与密封圈进行加强通气时的密封度，防止污水漏出，并且该装置连接简单，加强装置实用性。
