申请日2018.01.18
公开(公告)日2018.08.14
IPC分类号E03C1/122; E03C1/264
摘要
本实用新型涉及废水排放附属装置的技术领域，特别是涉及一种用于废水集中排放的集水管，其可以方便固定本体位置，减少外界因素对本体的影响;并且可以减少其汇集的污水中的杂质，方便污水进行后续处理;包括本体、一组进水管、出水管和一组安装法兰;还包括一组安装螺纹杆、一组安装螺母、连接板、固定板、一组滑轮、安装板、左支撑板、右支撑板、左托板、右托板、左压缩弹簧和右压缩弹簧，固定板底部左端右端分别设置有一组连接杆，左压缩弹簧和右压缩弹簧顶端分别设置有左下压板和右下压板;还包括连接管、过滤箱、箱盖、一组固定螺纹杆、一组固定螺母、上固定架、下固定架、一组上固定弹簧、一组下固定弹簧、过滤板和传输管。
权利要求书

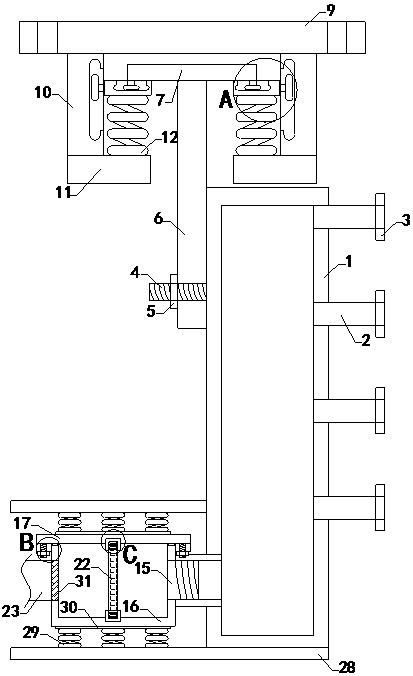

1.一种用于废水集中排放的集水管，包括本体(1)、一组进水管(2)、出水管和一组安装法兰(3)，本体(1)内设置有汇集腔，并在本体(1)右侧壁设置有一组进水口，本体(1)左侧壁底端设置有出水口，进水口和出水口均与汇集腔相通，一组进水管(2)和出水管分别安装在一组进水口和出水口处，一组安装法兰(3)分别安装在一组进水管(2)外侧壁右端;其特征在于，还包括一组安装螺纹杆(4)、一组安装螺母(5)、连接板(6)、固定板(7)、一组滑轮(8)、安装板(9)、左支撑板(10)、右支撑板、左托板(11)、右托板、左压缩弹簧(12)和右压缩弹簧，所述一组安装螺纹杆(4)分别安装在本体(1)左侧壁上半区域，所述一组安装螺纹杆(4)左端穿过连接板(6)下半区域，所述一组安装螺母(5)分别螺装至一组安装螺纹杆(4)左半区域，所述固定板(7)安装在连接板(6)顶部，并在固定板(7)底部左端右端分别设置有一组连接杆(13)，所述一组滑轮(8)分别安装在一组连接杆(13)底端，所述安装板(9)左端和右端分别设置有一组安装孔，所述左支撑板(10)和右支撑板顶端分别安装在安装板(9)底部左半区域和右半区域，所述左托板(11)和右托板分别安装在左支撑板(10)和右支撑板底部，所述左压缩弹簧(12)和右压缩弹簧分别安装在左托板(11)和右托板顶部，并在左压缩弹簧(12)和右压缩弹簧顶端分别设置有左下压板和右下压板(14)，所述左下压板和右下压板(14)顶部分别设置有一组滑槽，所述一组滑轮(8)分别位于一组滑槽内;还包括连接管(15)、过滤箱(16)、箱盖(17)、一组固定螺纹杆(18)、一组固定螺母(19)、上固定架(20)、下固定架、一组上固定弹簧(21)、一组下固定弹簧、过滤板(22)和传输管(23)，所述过滤箱(16)内设置有过滤腔，并在过滤箱(16)顶部设置有清理口，清理口与过滤腔相通，所述连接管(15)左端与过滤箱(16)右侧壁中央区域连通，并在连接管(15)外侧壁设置有外螺纹，所述出水管内侧壁设置有与外螺纹相对应的内螺纹，连接管(15)螺装至出水管内，所述一组固定螺纹杆(18)分别安装在箱盖(17)底部边缘区域，所述过滤箱(16)外侧壁顶部设置有安装环(24)，一组固定螺纹杆(18)底端均穿过安装环(24)，所述一组固定螺母(19)分别螺装至一组固定螺纹杆(18)底端，箱盖(17)底部和过滤箱(16)内底部中央区域分别设置有上固定槽和下固定槽，所述上固定架(20)和下固定架分别安装在上固定槽和下固定槽内，所述一组上固定弹簧(21)和一组下固定弹簧分别安装在上固定架(20)和下固定架内，所述过滤板(22)前侧壁、后侧壁、顶部和底部分别设置有四组密封垫(25)，所述上侧密封垫(25)和下侧密封垫(25)分别与一组上固定弹簧(21)底端和一组下固定弹簧顶端接触，过滤箱(16)左侧壁设置有出液孔，所述传输管(23)输入端安装在出液孔处。
2.如权利要求1所述的一种用于废水集中排放的集水管，其特征在于，还包括一组左固定杆、一组右固定杆(26)、一组左移动轮和一组右移动轮(27)，所述一组左连接杆(13)和一组右连接杆(13)分别安装在左下压板左侧壁和右下压板(14)右侧壁上，所述一组左移动轮和一组右移动轮(27)分别安装在一组左连接杆(13)左端和一组右连接杆(13)右端，所述左支撑板(10)右侧壁和右支撑板左侧壁分别设置有一组左移动槽和一组右移动槽，所述一组左移动轮和一组右移动轮(27)分别位于一组左移动槽和一组右移动槽内。
3.如权利要求2所述的一种用于废水集中排放的集水管，其特征在于，还包括上限位板、下限位板(28)、一组上限位弹簧和一组下限位弹簧(29)，所述上限位板和下限位板(28)分别安装在本体(1)左侧壁下半区域和底部，所述一组上限位弹簧和一组下限位弹簧(29)分别安装在上限位板底部和下限位板(28)顶部，并在一组上限位弹簧底端和一组下限位弹簧(29)顶端分别设置有上卡板和下卡板(30)。
4.如权利要求3所述的一种用于废水集中排放的集水管，其特征在于，还包括过滤网(31)，所述过滤网(31)安装在出液孔处，并在过滤箱(16)内过滤板(22)左侧区域填充有活性炭吸附颗粒。
5.如权利要求4所述的一种用于废水集中排放的集水管，其特征在于，还包括密封圈(32)，所述过滤箱(16)顶部与箱盖(17)接触面上设置有安装槽所述密封圈(32)安装在安装槽内，并且密封圈(32)顶部与箱盖(17)底部接触。
说明书
一种用于废水集中排放的集水管
技术领域
本实用新型涉及废水排放附属装置的技术领域，特别是涉及一种用于废水集中排放的集水管。
背景技术
众所周知，用于废水集中排放的集水管是一种用于废水排放过程中，将不同管道内的废水汇集在一起以便进行集中处理的附属装置，其在废水排放的领域中得到了广泛的使用;现有的用于废水集中排放的集水管包括本体、一组进水管、出水管和一组安装法兰，本体内设置有汇集腔，并在本体右侧壁设置有一组进水口，本体左侧壁底端设置有出水口，进水口和出水口均与汇集腔相通，一组进水管和出水管分别安装在一组进水口和出水口处，一组安装法兰分别安装在一组进水管外侧壁右端;现有的用于废水集中排放的集水管使用时，将不同的废水排放管道通过一组安装法兰分别与一组进水管连接，通过本体对不同废水排放管道排放的废水进行汇集，并由出水管排出即可;现有的用于废水集中排放的集水管使用中发现，其本体的位置不方便固定，容易受到外界因素影响;并且其汇集的污水中的杂质含量较多，不方便进行后续处理。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以方便固定本体位置，减少外界因素对本体的影响;并且可以减少其汇集的污水中的杂质，方便污水进行后续处理的用于废水集中排放的集水管。
本实用新型的一种用于废水集中排放的集水管，包括本体、一组进水管、出水管和一组安装法兰，本体内设置有汇集腔，并在本体右侧壁设置有一组进水口，本体左侧壁底端设置有出水口，进水口和出水口均与汇集腔相通，一组进水管和出水管分别安装在一组进水口和出水口处，一组安装法兰分别安装在一组进水管外侧壁右端;还包括一组安装螺纹杆、一组安装螺母、连接板、固定板、一组滑轮、安装板、左支撑板、右支撑板、左托板、右托板、左压缩弹簧和右压缩弹簧，所述一组安装螺纹杆分别安装在本体左侧壁上半区域，所述一组安装螺纹杆左端穿过连接板下半区域，所述一组安装螺母分别螺装至一组安装螺纹杆左半区域，所述固定板安装在连接板顶部，并在固定板底部左端右端分别设置有一组连接杆，所述一组滑轮分别安装在一组连接杆底端，所述安装板左端和右端分别设置有一组安装孔，所述左支撑板和右支撑板顶端分别安装在安装板底部左半区域和右半区域，所述左托板和右托板分别安装在左支撑板和右支撑板底部，所述左压缩弹簧和右压缩弹簧分别安装在左托板和右托板顶部，并在左压缩弹簧和右压缩弹簧顶端分别设置有左下压板和右下压板，所述左下压板和右下压板顶部分别设置有一组滑槽，所述一组滑轮分别位于一组滑槽内;还包括连接管、过滤箱、箱盖、一组固定螺纹杆、一组固定螺母、上固定架、下固定架、一组上固定弹簧、一组下固定弹簧、过滤板和传输管，所述过滤箱内设置有过滤腔，并在过滤箱顶部设置有清理口，清理口与过滤腔相通，所述连接管左端与过滤箱右侧壁中央区域连通，并在连接管外侧壁设置有外螺纹，所述出水管内侧壁设置有与外螺纹相对应的内螺纹，连接管螺装至出水管内，所述一组固定螺纹杆分别安装在箱盖底部边缘区域，所述过滤箱外侧壁顶部设置有安装环，一组固定螺纹杆底端均穿过安装环，所述一组固定螺母分别螺装至一组固定螺纹杆底端，箱盖底部和过滤箱内底部中央区域分别设置有上固定槽和下固定槽，所述上固定架和下固定架分别安装在上固定槽和下固定槽内，所述一组上固定弹簧和一组下固定弹簧分别安装在上固定架和下固定架内，所述过滤板前侧壁、后侧壁、顶部和底部分别设置有四组密封垫，所述上侧密封垫和下侧密封垫分别与一组上固定弹簧底端和一组下固定弹簧顶端接触，过滤箱左侧壁设置有出液孔，所述传输管输入端安装在出液孔处。
本实用新型的一种用于废水集中排放的集水管，还包括一组左固定杆、一组右固定杆、一组左移动轮和一组右移动轮，所述一组左连接杆和一组右连接杆分别安装在左下压板左侧壁和右下压板右侧壁上，所述一组左移动轮和一组右移动轮分别安装在一组左连接杆左端和一组右连接杆右端，所述左支撑板右侧壁和右支撑板左侧壁分别设置有一组左移动槽和一组右移动槽，所述一组左移动轮和一组右移动轮分别位于一组左移动槽和一组右移动槽内。
本实用新型的一种用于废水集中排放的集水管，还包括上限位板、下限位板、一组上限位弹簧和一组下限位弹簧，所述上限位板和下限位板分别安装在本体左侧壁下半区域和底部，所述一组上限位弹簧和一组下限位弹簧分别安装在上限位板底部和下限位板顶部，并在一组上限位弹簧底端和一组下限位弹簧顶端分别设置有上卡板和下卡板。
本实用新型的一种用于废水集中排放的集水管，还包括过滤网，所述过滤网安装在出液孔处，并在过滤箱内过滤板左侧区域填充有活性炭吸附颗粒。
本实用新型的一种用于废水集中排放的集水管，还包括密封圈，所述过滤箱顶部与箱盖接触面上设置有安装槽所述密封圈安装在安装槽内，并且密封圈顶部与箱盖底部接触。
与现有技术相比本实用新型的有益效果为：通过上述设置，可以通过一组安装孔将一组安装板安装在指定位置，方便固定本体位置，并且可以通过一组连接杆将一组滑轮安装在固定板底部，可以通过一组左压缩弹簧和一组右压缩弹簧的弹力减少纵向震动对本体的影响，并且可以通过一组滑轮在一组滑槽内左右移动减少横向震动对本体的影响，从而可以减少外界因素对本体的影响;并且可以通过连接管将过滤箱与出水管连接，将汇集后的污水导入过滤箱内，可以通过一组上固定弹簧和一组下固定弹簧将过滤板固定在过滤箱内，通过过滤板对污水进行过滤，减少其汇集的污水中的杂质，方便污水进行后续处理，过滤后的污水通过传输管导出即可。
