申请日2017.12.16
公开(公告)日2018.07.24
IPC分类号F28D7/14; F28F19/02
摘要
本实用新型公开一种废水热循环系统，包括中空的圆柱形水罐以及同心设置在水罐内部的双螺旋铜管，所述水罐左端靠近顶部设有废水进水管且右端靠近底部设有废水出水管，所述废水进水管上设有废水进水阀，所述废水出水管经过过滤装置与冷却水管道联接，所述水罐的顶部间隔设有进水管和出水管，所述双螺旋铜管包括从内到外依次同心设置的多圈内螺旋铜管和多圈外螺旋铜管，所述多圈内螺旋铜管、多圈外螺旋铜管底部之间通过多圈涡状铜管联接，所述多圈内螺旋铜管顶部设有进水直管与进水管联接，所述多圈外螺旋铜管顶部设有出水直管与出水管联接，本实用新型结构简单，能充分利用废水的热量，节约能源。
权利要求书

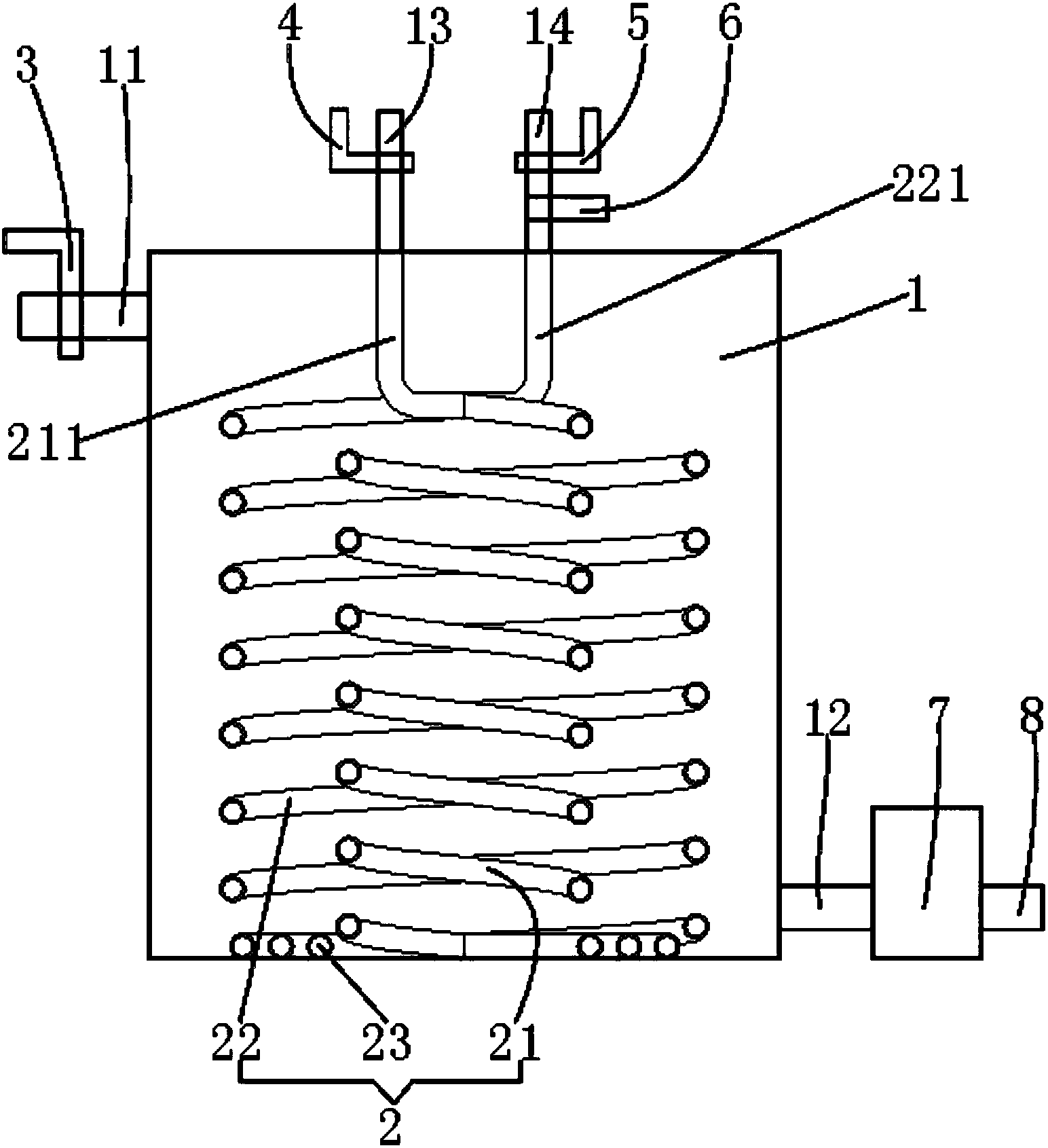

1.一种废水热循环系统，其特征在于：包括中空的圆柱形水罐(1)以及同心设置在水罐(1)内部的双螺旋铜管(2)，所述水罐(1)左端靠近顶部设有废水进水管(11)且右端靠近底部设有废水出水管(12)，所述废水进水管(11)上设有废水进水阀(3)，所述废水出水管(12)经过过滤装置(7)与冷却水管道(8)联接，所述水罐(1)的顶部间隔设有进水管(13)和出水管(14)，所述进水管(13)上设有进水阀(4)，所述出水管(14)上设有出水阀(5)和温度传感器(6)，所述双螺旋铜管(2)包括从内到外依次同心设置的多圈内螺旋铜管(21)和多圈外螺旋铜管(22)，所述多圈内螺旋铜管(21)、多圈外螺旋铜管(22)底部之间通过多圈涡状铜管(23)联接，所述多圈内螺旋铜管(21)顶部设有进水直管(211)与进水管(13)联接，所述多圈外螺旋铜管(22)顶部设有出水直管(221)与出水管(14)联接。
2.如权利要求1所述一种废水热循环系统，其特征在于：所述多圈内螺旋铜管(21)与多圈外螺旋铜管(22)的螺旋方向相反。
3.如权利要求2所述一种废水热循环系统，其特征在于：所述多圈内螺旋铜管(21)与多圈外螺旋铜管(22)的螺旋圈数相同。
4.如权利要求3所述一种废水热循环系统，其特征在于：所述多圈内螺旋铜管(21)与多圈外螺旋铜管(22)的高度相等。
5.如权利要求4所述一种废水 热循环系统，其特征在于：所述多圈内螺旋铜管(21)、多圈外螺旋铜管(22)均为一体化成型而成。
6.如权利要求1所述一种废水热循环系统，其特征在于：所述双螺旋铜管(2)外表面均设有聚四氟乙烯涂层。
7.如权利要求1所述一种废水热循环系统，其特征在于：所述多圈涡状铜管(23)与多圈内螺旋铜管(21)、多圈外螺旋铜管(22)之间通过氩弧焊焊接联接。
说明书
一种废水热循环系统
技术领域
本实用新型涉及余热回用设备技术领域，尤其是涉及一种废水热循环系统。
背景技术
工业制造厂生产领域，往往都会使用冷却水进行冷却，然而这些经过冷却后带有热量的废水，或多或少都会对周边的环境造成一定的污染，直接排放到外界，也会使这些热量大大的流失浪费资源，如果能充分利用这些资源，也会对环境减少污染，也会节省很大一部分的资源，本实用新型就是为了解决以上问题而进行的改进。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供一种废水热循环系统，结构简单，能充分利用废水的热量，节约能源。
为达到上述目的，本实用新型的技术方案是：一种废水热循环系统，包括中空的圆柱形水罐以及同心设置在水罐内部的双螺旋铜管，所述水罐左端靠近顶部设有废水进水管且右端靠近底部设有废水出水管，所述废水进水管上设有废水进水阀，所述废水出水管经过过滤装置与冷却水管道联接，所述水罐的顶部间隔设有进水管和出水管，所述进水管上设有进水阀，所述出水管上设有出水阀和温度传感器，所述双螺旋铜管包括从内到外依次同心设置的多圈内螺旋铜管和多圈外螺旋铜管，所述多圈内螺旋铜管、多圈外螺旋铜管底部之间通过多圈涡状铜管联接，所述多圈内螺旋铜管顶部设有进水直管与进水管联接，所述多圈外螺旋铜管顶部设有出水直管与出水管联接。
所述多圈内螺旋铜管与多圈外螺旋铜管的螺旋方向相反。
所述多圈内螺旋铜管与多圈外螺旋铜管的螺旋圈数相同。
所述多圈内螺旋铜管与多圈外螺旋铜管的高度相等。
所述多圈内螺旋铜管、多圈外螺旋铜管均为一体化成型而成。
所述双螺旋铜管外表面均设有聚四氟乙烯涂层。
所述多圈涡状铜管与多圈内螺旋铜管、多圈外螺旋铜管之间通过氩弧焊焊接联接。
本实用新型的有益效果是：本实用新型通过双螺旋铜管水路吸收废水中的热量，保证热量被充分吸收，热量吸收效率高，并且废水热量被吸收后通过过滤装置过滤可继续作为冷却水使用，既环保节能又节约用水，具有很高的经济和社会效益，值得推广。
