申请日2017.12.18
公开(公告)日2018.10.23
IPC分类号B01D29/58; B01D35/00
摘要
本实用新型公开了一种新型工业废水处理用多级过滤箱，其结构包括固件、滤腔一、滤腔二、滤腔三、水管道、排污斗、循环管、箱体、底座，所述箱体通过隔板分为三个相同的容积，隔板上设有相同直径截面的贯通孔，所述箱体放置在地面上，呈矩形箱体结构，所述箱体底部设有底座，底座接触地面，所述底座通过箱体与固件连为一体，所述固件等距排列设在箱体两侧位置上，所述箱体左前腔设有滤腔三，所述滤腔一设在箱体的右腔中，本实用新型设有排污斗，污水从接收斗流向出料阀，由支架与托架及斜杆组合构成的支承架结构，用以承受接收斗的重量，能够防止装置倾斜，有效提高装置的承重力。
权利要求书

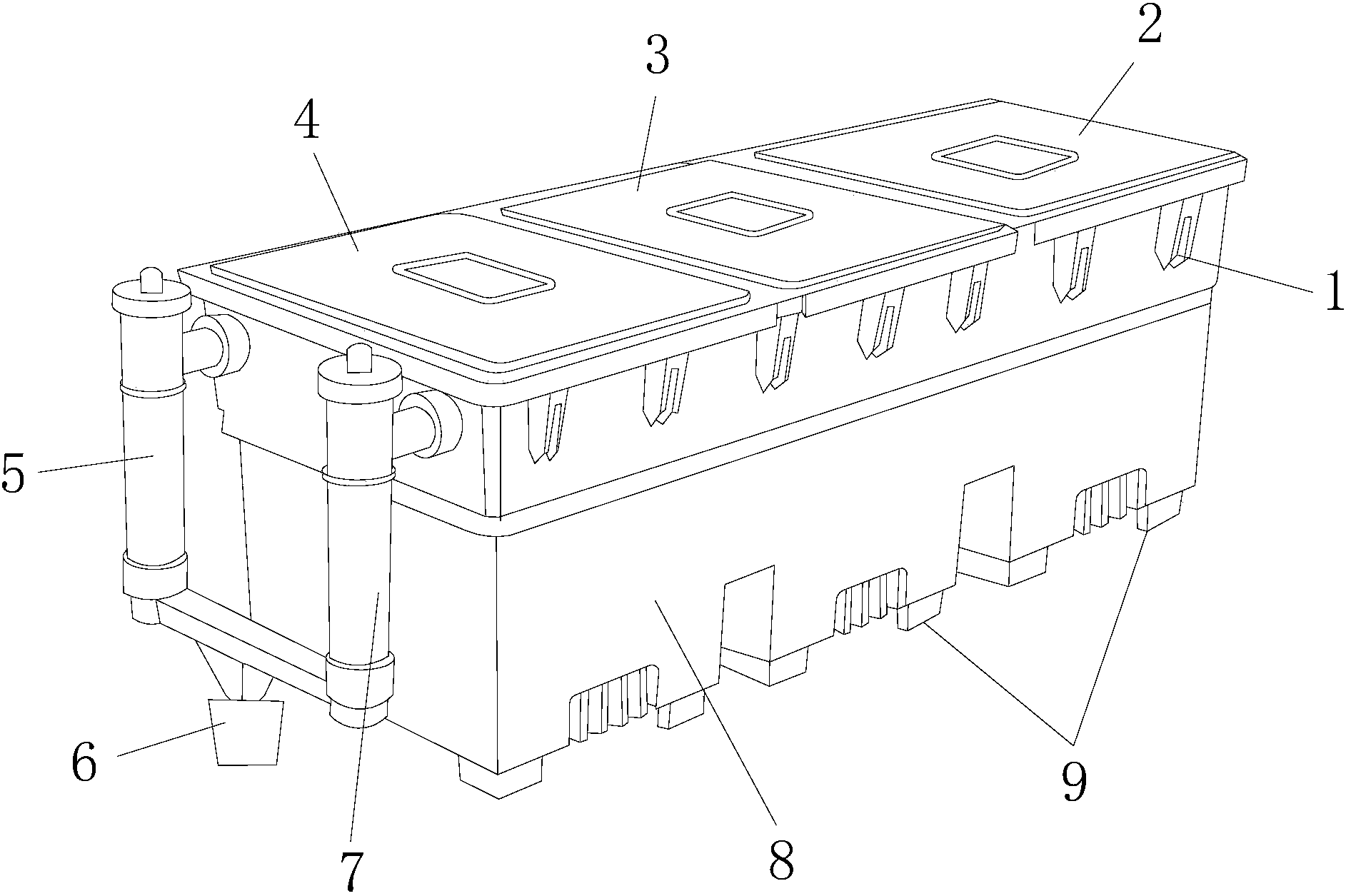

1.一种新型工业废水处理用多级过滤箱，其结构包括固件(1)、滤腔一(2)、滤腔二(3)、滤腔三(4)、水管道(5)、排污斗(6)、循环管(7)、箱体(8)、底座(9)，所述箱体(8)通过隔板分为三个相同的容积，隔板上设有相同直径截面的贯通孔，所述箱体(8)放置在地面上，呈矩形箱体结构，其特征在于：
所述箱体(8)底部设有底座(9)，底座(9)接触地面，所述底座(9)通过箱体(8)与固件(1)连为一体，所述固件(1)等距排列设在箱体(8)两侧位置上，所述箱体(8)左前腔设有滤腔三(4)，所述滤腔一(2)设在箱体(8)的右腔中，所述箱体(8)的中间位置设有滤腔二(3)，所述滤腔二(3)与滤腔三(4)表面上方采用盖板方式，为单独掀盖结构，所述箱体(8)左腔设有并排的水管道(5)与循环管(7)，所述水管道(5)与循环管(7)之间设有排污斗(6);
所述排污斗(6)由接收斗(601)、托架(602)、支架(603)、底垫(604)、斜杆(605)、出料阀(606)组成，所述接收斗(601)外壁与托架(602)相接触，所述托架(602)四边角位置垂直焊接于固定支架(603)，所述支架(603)下端处与底垫(604)相连接，所述斜杆(605)采用交叉结构与支架(603)相连，所述出料阀(606)设在接收斗(601)的下端位置，所述接收斗(601)上端接收由水管道(5)与循环管(7)排出的污水。
2.根据权利要求1所述的一种新型工业废水处理用多级过滤箱，其特征在于：所述滤腔三(4)与滤腔二(3)通过隔板相连通。
3.根据权利要求1所述的一种新型工业废水 处理用多级过滤箱，其特征在于：所述循环管(7)上端与滤腔三(4)相连通。
4.根据权利要求1所述的一种新型工业废水处理用多级过滤箱，其特征在于：所述底座(9)设在滤腔一(2)与滤腔二(3)底部位置，采用间隔安装方式。
5.根据权利要求1所述的一种新型工业废水处理用多级过滤箱，其特征在于：所述水管道(5)上端与滤腔三(4)上腔相连通。
6.根据权利要求1所述的一种新型工业废水处理用多级过滤箱，其特征在于：所述滤腔二(3)与滤腔一(2)通过隔板相连通。
说明书
一种新型工业废水处理用多级过滤箱
技术领域
本实用新型是一种新型工业废水处理用多级过滤箱，属于过滤设备技术领域。
背景技术
过滤箱是一种针对油水微粒的过滤设备。具有容尘量更大，使用寿命长，过滤效果高等特点。
现有技术公开了申请号为：CN201620794961.9的一种工业废水处理用多级过滤箱，包括排污漏斗、反向冲洗管、过滤箱本体、搅拌杆和净水箱，所述过滤箱本体上端安装有电动机，电动机连接搅拌杆，搅拌杆设置在过滤箱本体内的第一过滤腔，第一过滤腔上侧设有第一过滤筒，第一过滤筒外侧的设有第二过滤腔，第二过滤腔外侧设有第二过滤筒，第二过滤筒外侧的设有第三过滤腔，第三过滤腔底部通过第三过滤网连通净水箱，净水箱一侧连接出水管，净水箱另一侧连接反向冲洗管，所述一种工业废水处理用多级过滤箱，有效滤除废水中的大颗粒杂质和絮凝物，实现废水的多级过滤净化，提高了废水的滤除效率及效果，实现过滤箱本体的反冲洗，避免发生堵塞，提高过滤箱本体的清洗效果。但是其不足之处在于过滤箱漏斗接收污水的过程中具有重力下垂的情况，支承力不够。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种新型工业废水处理用多级过滤箱，以解决过滤箱漏斗接收污水的过程中具有重力下垂的情况，支承力不够的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种新型工业废水处理用多级过滤箱，其结构包括固件、滤腔一、滤腔二、滤腔三、水管道、排污斗、循环管、箱体、底座，所述箱体通过隔板分为三个相同的容积，隔板上设有相同直径截面的贯通孔，所述箱体放置在地面上，呈矩形箱体结构，所述箱体底部设有底座，底座接触地面，所述底座通过箱体与固件连为一体，所述固件等距排列设在箱体两侧位置上，所述箱体左前腔设有滤腔三，所述滤腔一设在箱体的右腔中，所述箱体的中间位置设有滤腔二，所述滤腔二与滤腔三表面上方采用盖板方式，为单独掀盖结构，所述箱体左腔设有并排的水管道与循环管，所述水管道与循环管之间设有排污斗;所述排污斗由接收斗、托架、支架、底垫、斜杆、出料阀组成，所述接收斗外壁与托架相接触，所述托架四边角位置垂直焊接于固定支架，所述支架下端处与底垫相连接，所述斜杆采用交叉结构与支架相连，所述出料阀设在接收斗的下端位置，所述接收斗上端接收由水管道与循环管排出的污水。
所述滤腔三与滤腔二通过隔板相连通。
进一步地，所述循环管上端与滤腔三相连通。
进一步地，所述底座设在滤腔一与滤腔二底部位置，采用间隔安装方式。
进一步地，所述水管道上端与滤腔三上腔相连通。
进一步地，所述滤腔二与滤腔一通过隔板相连通。
进一步地，所述托架分为上下结构。
进一步地，所述接收斗为上宽下窄结构，上开口截面为方形。
有益效果
本实用新型一种新型工业废水处理用多级过滤箱，由滤腔一与滤腔二及滤腔三组合构成的箱体，污水由水管道与循环管排入后再排出，通过排污斗接收，污水从接收斗流向出料阀，由支架与托架及斜杆组合构成的支承架结构，斜杆为“X”形结构体，支架下端通过底垫实现防滑功能，能够增加与地面的摩擦，结构体用以承受接收斗的重量，能够防止装置倾斜，有效提高装置的承重力。
