申请日2017.12.18
公开(公告)日2018.10.02
IPC分类号C02F9/08
摘要
本实用新型涉及污水处理技术领域，且公开了一种具有快速消毒功能的污水处理消毒箱，包括消毒箱本体和支柱，消毒箱本体的顶部设置有进水器，进水器的内顶壁固定连接有增压器，进水器的底部设置有固定连接在消毒箱本体内壁的第一过滤层，第一过滤层的底部固定连接有吸附层，吸附层的底部固定连接有第二过滤层。本实用新型，通过增压器增大了进水器内的压强，提高了进水器内污水的流速，通过紫外线灯、引流板、氯气管、通气孔和单向阀对污水起到快速消毒的作用，紫外线灯对污水进行照射消毒，能够破坏微生物机体细胞中的DNA或RNA的分子结构，造成生长性细胞死亡和再生性细胞死亡，达到快速杀菌消毒的效果。
权利要求书

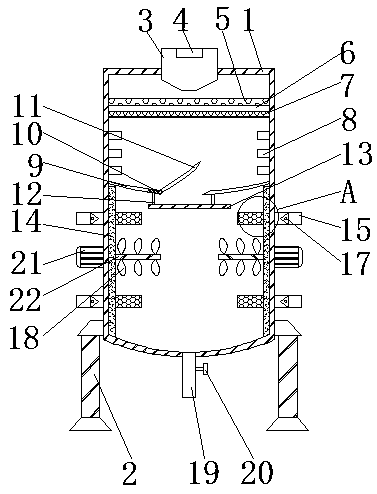

1.一种具有快速消毒功能的污水处理消毒箱，包括消毒箱本体(1)和支柱(2)，其特征在于：所述消毒箱本体(1)的顶部设置有进水器(3)，所述进水器(3)的内顶壁固定连接有增压器(4)，所述进水器(3)的底部设置有固定连接在消毒箱本体(1)内壁的第一过滤层(5)，所述第一过滤层(5)的底部固定连接有吸附层(6)，所述吸附层(6)的底部固定连接有第二过滤层(7)，所述消毒箱本体(1)内壁的一侧固定连接有紫外线灯(8)，所述紫外线灯(8)的底部设置有固定连接在消毒箱本体(1)内壁的隔板(9)，所述隔板(9)的中央设置有电磁阀(10)，所述隔板(9)通过电磁阀(10)活动连接有挡板(11)，所述消毒箱本体(1)两侧的内壁固定连接有防护板(14)，所述消毒箱本体(1)的一侧设置有氯气管(15)，所述氯气管(15)的内部设置有单向阀(17)，所述消毒箱本体(1)的另一侧设置有电机(21)，所述电机(21)的输出端固定连接有搅拌杆(22)，所述搅拌杆(22)的表面固定连接有搅拌叶(18)。
2.根据权利要求1所述的一种具有快速消毒功能的污水处理消毒箱，其特征在于：所述第一过滤层(5)为砂砾过滤层，所述吸附层(6)为活性炭吸附层，所述第二过滤层(7)为阳离子树脂交换过滤层。
3.根据权利要求1所述的一种具有快速消毒功能的污水处理消毒箱，其特征在于：所述隔板(9)的底部固定连接有拉杆(12)，所述隔板(9)通过拉杆(12)固定连接有引流板(13)。
4.根据权利要求1所述的一种具有快速消毒功能的污水处理消毒箱，其特征在于：所述氯气管(15)的一端贯穿并延伸至消毒箱本体(1)的内部，且氯气管(15)的表面开设有通气孔(16)。
5.根据权利要求1所述的一种具有快速消毒功能的污水处理消毒箱，其特征在于：所述消毒箱本体(1)的底部固定连接有出水管(19)，所述出水 管(19)的一侧设置有水阀(20)。
6.根据权利要求1所述的一种具有快速消毒功能的污水处理消毒箱，其特征在于：所述电机(21)的数量为两个，且两个电机(21)以消毒箱本体(1)的中线为对称轴对称设置在消毒箱本体(1)的两侧。
说明书
一种具有快速消毒功能的污水处理消毒箱
技术领域
本实用新型涉及污水处理技术领域，具体为一种具有快速消毒功能的污水处理消毒箱。
背景技术
水是生命之源，是万物生存的根本保障，水资源短缺和水污染严重是当今世界所关注的主题。
对于工用和民用的污水处理，污水消毒是生活污水和某些工业废水处理系统中杀灭有害的病原微生物的水处理过程。生活污水和某些工业废水中不但存在着大量细菌，并常含有病毒、阿米巴孢囊等。它们通过一般的废水处理过程还不能被灭绝。城市污水处理系统中普通生物滤池只能除去大肠杆菌80-90%，活性污泥法也只能除去90-95%。为了防止疾病的传播，污水(废水)一般经机械和生化二级处理后，有时仍需要进行消毒处理，常用的消毒处理方法有：加氯消毒、臭氧法消毒、级次氯酸钠法和二氧化氯法消毒等。现有的消毒装置存在消毒效果比较缓慢的问题，影响了出水水质。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有快速消毒功能的污水处理消毒箱，具备快速消毒等优点，解决了消毒效果缓慢的问题。
(二)技术方案
为实现上述快速消毒的目的，本实用新型提供如下技术方案：一种具有快速消毒功能的污水处理消毒箱，包括消毒箱本体和支柱，所述消毒箱本体的顶部设置有进水器，所述进水器的内顶壁固定连接有增压器，所述进水器的底部设置有固定连接在消毒箱本体内壁的第一过滤层，所述第一过滤层的底部固定连接有吸附层，所述吸附层的底部固定连接有第二过滤层，所述消毒箱本体内壁的一侧固定连接有紫外线灯，所述紫外线灯的底部设置有固定连接在消毒箱本体内壁的隔板，所述隔板的中央设置有电磁阀，所述隔板通过电磁阀活动连接有挡板，所述消毒箱本体两侧的内壁固定连接有防护板，所述消毒箱本体的一侧设置有氯气管，所述氯气管的内部设置有单向阀，所述消毒箱本体的另一侧设置有电机，所述电机的输出端固定连接有搅拌杆，所述搅拌杆的表面固定连接有搅拌叶。
优选的，所述第一过滤层为砂砾过滤层，所述吸附层为活性炭吸附层，所述第二过滤层为阳离子树脂交换过滤层。
优选的，所述隔板的底部固定连接有拉杆，所述隔板通过拉杆固定连接有引流板。
优选的，所述氯气管的一端贯穿并延伸至消毒箱本体的内部，且氯气管的表面开设有通气孔。
优选的，所述消毒箱本体的底部固定连接有出水管，所述出水管的一侧设置有水阀。
优选的，所述电机的数量为两个，且两个电机以消毒箱本体的中线为对称轴对称设置在消毒箱本体的两侧。
(三)有益效果
与现有技术相比，本实用新型提供了一种具有快速消毒功能的污水处理消毒箱，具备以下有益效果：
1、该具有快速消毒功能的污水处理消毒箱，通过增压器增大了进水器内的压强，提高了进水器内污水的流速，通过紫外线灯、引流板、氯气管、通气孔和单向阀对污水起到快速消毒的作用，紫外线灯对污水进行照射消毒，能够破坏微生物机体细胞中的DNA或RNA的分子结构，造成生长性细胞死亡和再生性细胞死亡，达到快速杀菌消毒的效果，氯气先和水反应生成化合物具有氧化杀菌作用，使病毒细胞蛋白质变形而失去活性，提高了污水的消毒，而且氯气在消毒后还会生产余氯，持续抑制污水中病菌的繁殖，提高出水水质。
2、该具有快速消毒功能的污水处理消毒箱，通过隔板、电磁阀和挡板使得在一个消毒箱本体内实现紫外线消毒和氯气消毒的过程，节约了设备和工作流程，防护板可以防止消毒箱本体内壁被氯气腐蚀，通过电机、搅拌杆和搅拌叶使氯气和污水充分反应，从而提升污水消毒的效果和速度。
