申请日2017.12.18
公开(公告)日2018.09.21
IPC分类号C02F1/461; C02F1/52; C02F1/66; C02F103/28
摘要
一种用于造纸污水处理的装置，包括处理罐、基座、电机，处理罐固定于基座上，处理罐顶部设有进水管，侧面底部设有“L”形的出水管，出水管端部连接过滤管，过滤管内设有可拆卸的滤网，处理罐内设有搅拌轴，搅拌轴上均匀设有多个搅拌叶，基座上设有升降台，升降台顶部固定有电机，电机的传动轴与搅拌轴连接，处理罐内壁底部中心设有与显示器连接的pH传感器，处理罐内壁底部两端设有与位于基座上的电源连接的阳极板与阴极板。通过“V”形搅拌叶增大与污水的接触面积，有利于改善搅拌效果，提高pH检测结果准确性，利用阳极板与阴极板进行污水电解，加快絮凝过程;利用过滤管实现絮凝沉淀物与污水的分离，延长滤网使用寿命。
权利要求书

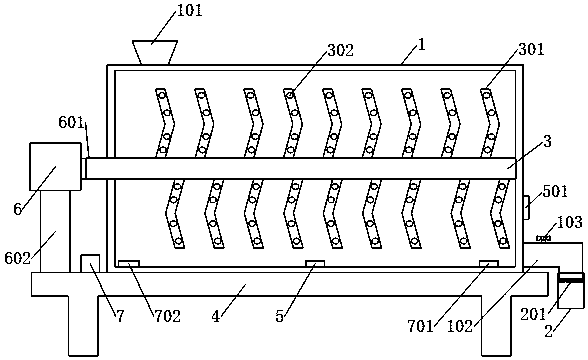

1.一种用于造纸污水处理的装置，其特征在于，包括处理罐(1)、基座(4)、电机(6)，处理罐(1)为圆柱形且水平固定于基座(4)上，处理罐(1)顶部设有进水管(101)，处理罐(1)侧面底部设有“L”形的出水管(102)，出水管(102)上设有阀门(103)，出水管(102)端部连接过滤管(2)，过滤管(2)内设有可拆卸的滤网(201)，处理罐(1)内设有与处理罐(1)侧壁轴动连接的搅拌轴(3)，搅拌轴(3)一端伸出处理罐(1)外且搅拌轴(3)上均匀设有多个“V”形的搅拌叶(301)，搅拌叶(301)上设有多个弧形穿孔(302)，基座(4)上设有升降台(602)，升降台(602)顶部固定有电机(6)，电机(6)的传动轴(601)与搅拌轴(3)连接，处理罐(1)内壁底部中心设有pH传感器(5)，pH传感器(5)通过导线与位于处理罐(1)外壁的显示器(501)连接，处理罐(1)内壁底部两端设有至少一组由金属材料制成的阳极板(701)与阴极板(702)，阳极板(701)与阴极板(702)分别与位于基座(4)上的电源(7)连接。
2.根据权利要求1所述的用于造纸污水 处理的装置，其特征在于，所述处理罐(1)为中空的夹层结构，进水管(101)为漏斗形结构。
3.根据权利要求1所述的用于造纸污水处理的装置，其特征在于，所述出水管(102)与过滤管(2)螺纹连接。
4.根据权利要求1所述的用于造纸污水处理的装置，其特征在于，所述弧形穿孔(302)弧的形状与弧形穿孔(302)旋转轨迹匹配。
说明书
一种用于造纸污水处理的装置
技术领域
本实用新型涉及污水处理装置，尤其与一种用于造纸污水处理的装置有关。
背景技术
随着我国经济社会的不断发展，环境保护意识逐渐得到提高。造纸行业作为国民经济支柱产业，随着我国国民经济的发展始终保持旺盛的需求。造纸生产过程中用水很多，造纸废水按工艺性质来区分，可以分为造纸黑液，纸浆的洗、选、漂水和抄纸机上的白水。其中，造纸黑液的水量约占总废水量的10%，但有机污染负荷却高达80%，易引起水体污染和生态环境的严重破坏。传统的污水处理设备是多个装置的串联，设备使用较多且占地面积较大，同时，搅拌装置结构简单，不能实现污水与絮凝剂的充分接触，处理效果较差。
实用新型内容
本实用新型提供一种用于造纸污水处理的装置，通过“V”形搅拌叶增大与污水的接触面积，且污水通过弧形穿孔时被分流，有利于改善搅拌效果，提高污水pH检测结果准确性，利用pH传感器检测污水pH值的变化，避免pH值超出最适范围，影响絮凝效果，同时，装置占地面积小，使用方便。
为了实现本实用新型的目的，拟采用以下技术方案：
一种用于造纸污水处理的装置，包括处理罐、基座、电机，处理罐为圆柱形且水平固定于基座上，处理罐顶部设有进水管，处理罐侧面底部设有“L”形的出水管，出水管上设有阀门，出水管端部连接过滤管，过滤管内设有可拆卸的滤网，处理罐内设有与处理罐侧壁轴动连接的搅拌轴，搅拌轴一端伸出处理罐外且搅拌轴上均匀设有多个“V”形的搅拌叶，搅拌叶上设有多个弧形穿孔，基座上设有升降台，升降台顶部固定有电机，电机的传动轴与搅拌轴连接，处理罐内壁底部中心设有pH传感器，pH传感器通过导线与位于处理罐外壁的显示器连接，处理罐内壁底部两端设有至少一组由金属材料制成的阳极板与阴极板，阳极板与阴极板分别与位于基座上的电源连接。
进一步，所述处理罐为中空的夹层结构，进水管为漏斗形结构。
进一步，所述出水管与过滤管螺纹连接。
进一步，所述弧形穿孔弧的形状与弧形穿孔旋转轨迹匹配。
本实用新型的有益效果是：
1、通过“V”形搅拌叶增大与污水的接触面积，且污水通过弧形穿孔时被分流，有利于改善搅拌效果，提高污水pH检测结果准确性，避免pH值超出最适范围，影响絮凝效果;利用阳极板与阴极板进行污水电解，并从进水管加入絮凝剂，通过搅拌叶使污水混匀，加快絮凝过程;利用过滤管实现絮凝沉淀物与污水的分离，可拆卸的滤网便于更换和清洗，延长滤网使用寿命;装置占地面积小，使用方便。
2、处理罐为中空的夹层结构，阻隔处理罐内噪声传播，提高工作环境质量，进水管设计为漏斗形结构，可防止污水及絮凝剂添加过程中溅出，造成污染;出水管与过滤管螺纹连接，便于过滤管及滤网的安装及拆卸;弧形穿孔弧的形状与弧形穿孔旋转轨迹匹配，可减小搅拌叶旋转时的阻力，节约能源。
