申请日2017.12.18
公开(公告)日2018.06.01
IPC分类号E02B15/10
摘要
本发明公开了一种用于污水处理池的多功能清理杆，包括下管、螺套、第一接头、第二接头、第三接头、上管、螺杆、导向套、摇臂、把手等。其通过在下管内设置螺套，在上管内设置螺杆，可以调节下管在上管内的长度，从而可以调节整个清理杆的长度，方便清理悬浮物;其通过设置第一接头可以钩拉污水中的悬浮物，设置第二接头可以刮铲打捞设备收集的悬浮物，设置第三接头可以捞取污水中的悬浮物，且第一接头、第二接头、第三接头均是螺接在下管上，便于拆卸和更换;其通过在下管和上管上分别设置刻度，可以量取污水处理池中水面高度;其通过在上管上设置直角型挂钩，便于挂置。
权利要求书

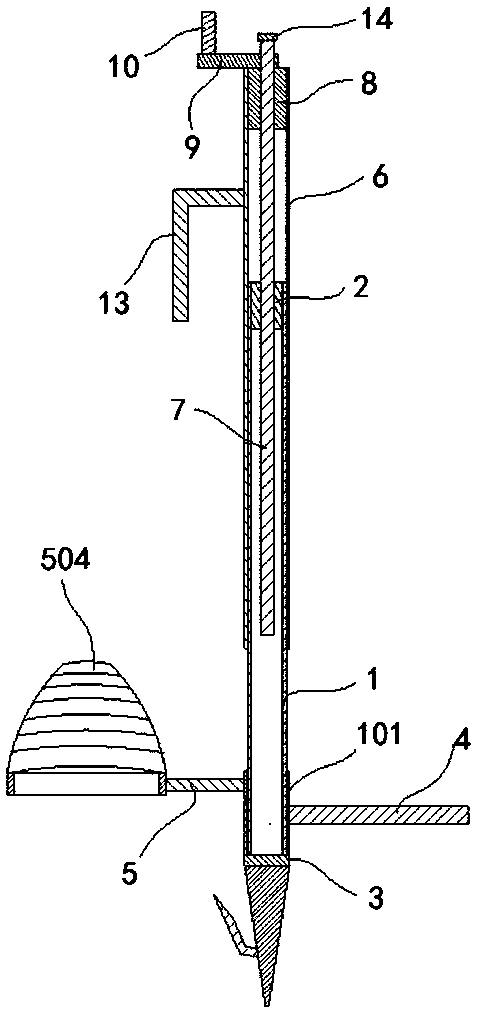

1.一种用于污水处理池的多功能清理杆，其特征在于，包括：
下管(1)，所述下管(1)的第一端成型有外螺纹(101)，所述下管(1)的第二端插接固定有螺套(2);
第一接头(3)，所述第一接头(3)包括矩形管(301)，所述矩形管(301)的第一端螺接在所述下管(1)的第一端，所述矩形管(301)的第二端成型有圆锥形的插刺(302)，所述插刺(302)的侧壁上成型有倒钩(303);
第二接头(4)，所述第二接头(4)包括环形的第一管套(401)，所述第一管套(401)螺接在所述下管(1)的第一端，所述第一管套(401)的侧壁上成型有的刮板(402);
第三接头(5)，所述第三接头(5)包括环形的第二管套(501)，所述第二管套(501)螺接在所述下管(1)的第一端，所述第二管套(501)的侧壁上成型有连接杆(502)，所述连接杆(502)的前端成型有环形的套圈(503)，所述套圈(503)上设置有网袋(504);
上管(6)，所述下管(1)的第二端插接在所述上管(1)内，所述上管(6)内插接有螺杆(7)，所述螺杆(7)的第一端螺接在所述螺套(2)内，所述上管(6)的上端插接固定有导向套(8)，所述螺杆(7)的第二端铰接在所述导向套(8)上并露出导向套(8)插套固定有摇臂(9)，所述摇臂(9)的外侧固定设置有把手(10)。
2.根据权利要求1所述的一种用于污水处理池的多功能清理杆，其特征在于：所述下管(1)的外侧壁上设置有第一刻度(11)，所述上管(6)的外侧壁上设置有第二刻度(12)。
3.根据权利要求1所述的一种用于污水处理池的多功能清理杆，其特征在于：所述上管(6)的外侧壁上成型有直角型的挂钩(13)。
4.根据权利要求1所述的一种用于污水处理池的多功能清理杆，其特征在于：所述螺杆(7)的第二端成型有挡块(14)。
5.根据权利要求1所述的一种用于污水处理池的多功能清理杆，其特征在于：所述矩形管(301)的第一端成型有内螺纹孔(3011)，所述下管(1)的第一端螺接在所述内螺纹孔(3011)内。
6.根据权利要求1所述的一种用于污水 处理池的多功能清理杆，其特征在于：所述第一管套(401)的内部成型有第一内螺纹(4011)，所述第一管套(401)通过所述第一内螺纹(4011)与所述下管(1)上的外螺纹(101)螺接。
7.根据权利要求1所述的一种用于污水处理池的多功能清理杆，其特征在于：所述第二管套(501)的内部成型有第二内螺纹(5011)，所述第二管套(501)通过所述第二内螺纹(5011)与所述下管(1)上的外螺纹(101)螺接。
说明书
一种用于污水处理池的多功能清理杆
技术领域：
本发明属于污水处理设备技术领域，具体是涉及一种用于污水处理池的多功能清理杆。
背景技术：
水是生命之源，人们的日常生活中离不开水。但随着工业的发展，其会产生各种类型的污水，大量污水的排放，进一步破坏了水环境，特别是一些化工企业，污水在不经过处理的情况下直接排放到河道中，严重破坏了环境，影响了人们的生活和生产。
而在污水处理过程中，一般先需要经过污水处理池进行沉淀，利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，有些悬浮物沉淀到了沉淀池的底部，而有些悬浮物时悬浮到水面，清理污水处理池底部的沉淀物，有刮泥机，而悬浮在水面的悬浮物一般需要人工进行打捞，其打捞的工作量大，而且工作强度大。从而提出了一些机械式的打捞设备，但现有的一些打捞设备一般只能收集悬浮在水面的悬浮物，在打捞设备收集的悬浮物，还需人工进行清理，清理则需要相应的清理工具。
发明内容：
本发明的目的就是针对现有技术之不足，而提供了一种用于污水处理池的多功能清理杆，其能调节长度，能实现刮铲打捞设备收集的漂浮物，同时也能打捞或钩拉漂浮物。
为达到上述目的，本发明的技术方案如下：
一种用于污水处理池的多功能清理杆，包括：
下管，所述下管的第一端成型有外螺纹，所述下管的第二端插接固定有螺套。
第一接头，所述第一接头包括矩形管，所述矩形管的第一端螺接在所述下管的第一端，所述矩形管的第二端成型有圆锥形的插刺，所述插刺的侧壁上成型有倒钩。
第二接头，所述第二接头包括环形的第一管套，所述第一管套螺接在所述下管的第一端，所述第一管套的侧壁上成型有的刮板。
第三接头，所述第三接头包括环形的第二管套，所述第二管套螺接在所述下管的第一端，所述第二管套的侧壁上成型有连接杆，所述连接杆的前端成型有环形的套圈，所述套圈上设置有网袋。
上管，所述下管的第二端插接在所述上管内，所述上管内插接有螺杆，所述螺杆的第一端螺接在所述螺套内，所述上管的上端插接固定有导向套，所述螺杆的第二端铰接在所述导向套上并露出导向套插套固定有摇臂，所述摇臂的外侧固定设置有把手。
作为上述技术方案的优选，所述下管的外侧壁上设置有第一刻度，所述上管的外侧壁上设置有第二刻度。
作为上述技术方案的优选，所述上管的外侧壁上成型有直角型的挂钩。
作为上述技术方案的优选，所述螺杆的第二端成型有挡块。
作为上述技术方案的优选，所述矩形管的第一端成型有内螺纹孔，所述下管的第一端螺接在所述内螺纹孔内。
作为上述技术方案的优选，所述第一管套的内部成型有第一内螺纹，所述第一管套通过所述第一内螺纹与所述下管上的外螺纹螺接。
作为上述技术方案的优选，所述第二管套的内部成型有第二内螺纹，所述第二管套通过所述第二内螺纹与所述下管上的外螺纹螺接。
本发明的有益效果在于：其通过在下管内设置螺套，在上管内设置螺杆，可以调节下管在上管内的长度，从而可以调节整个清理杆的长度，方便清理悬浮物;其通过设置第一接头可以钩拉污水中的悬浮物，设置第二接头可以刮铲打捞设备收集的悬浮物，设置第三接头可以捞取污水中的悬浮物，且第一接头、第二接头、第三接头均是螺接在下管上，便于拆卸和更换;其通过在下管和上管上分别设置刻度，可以量取污水池中水面高度;其通过在上管上设置直角型挂钩，便于挂置。
