申请日2017.12.19
公开(公告)日2018.11.02
IPC分类号C02F9/04
摘要
本实用新型涉及一种高压电缆试验水处理装置，属于水处理设备领域。包括水箱，加压泵，精滤器和离子树脂交换器，其特征在于：水箱通过管路依次连接加压泵、精滤器和离子树脂交换器，离子树脂交换器的输出口分别连接水箱和加压泵的进水口，精滤器的出水口设置多个用水管。利用去离子水的电阻强制均压功能，完成低成本的高压电缆出厂试验。本设备还可以在二种方式供水时根据要求手动及自动调节水质。
权利要求书
1.一种高压电缆试验水处理装置，包括水箱，加压泵，精滤器和离子树脂交换器，其特征在于：水箱通过管路依次连接加压泵、精滤器和离子树脂交换器，离子树脂交换器的输出口分别连接水箱和加压泵的进水口，精滤器的出水口设置多个用水管。
2.根据权利要求1所述的高压电缆试验水处理装置，其特征在于：所述的精滤器和离子树脂交换器之间设置流量计，所述的流量计的输出端设置冲击水及排放口。
3.根据权利要求1或2所述的高压电缆试验水处理装置，其特征在于：所述的离子树脂交换器的进水口连接冷却水冲击水进口。
4.根据权利要求1所述的高压电缆试验水处理装置，其特征在于：所述的水箱出水口设置排放管路连接冲击水及排放口。
说明书
高压电缆试验水处理装置
技术领域
本实用新型涉及一种高压电缆试验水 处理装置，属于水处理设备领域。
背景技术
高压/超高压电缆在进行局部放电试验时，所采用的终端必须保证在试验电压下，自身不发生局部放电(不论绝缘体内部或沿面)，去离子水终端系统为水终端提供去离子水循环，确保进入水终端的水电阻达到高压试验的要求。
现有的水处理设备不具备测试环境使用工况的条件。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的问题是：提供一种适合高铁线缆局部放电测试台使用的高压电缆试验水处理装置。

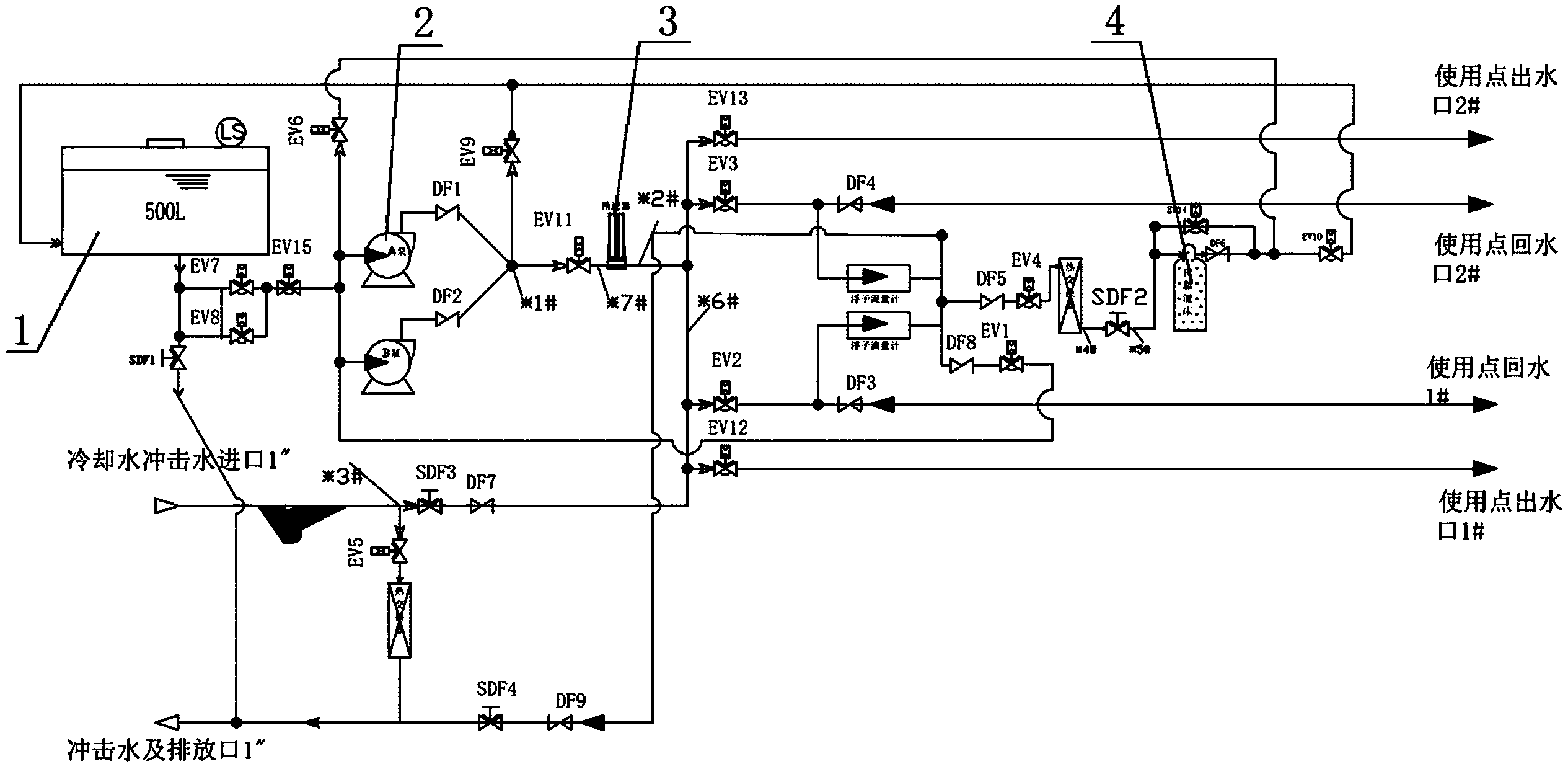

本实用新型解决其技术问题所采用的技术方案是：一种高压电缆试验水处理装置，包括水箱，加压泵，精滤器和离子树脂交换器，其特征在于：水箱通过管路依次连接加压泵、精滤器和离子树脂交换器，离子树脂交换器的输出口分别连接水箱和加压泵的进水口，精滤器的出水口设置多个用水管。
利用去离子水的电阻强制均压功能，完成低成本的高压电缆出厂试验。
所述的精滤器和离子树脂交换器之间设置流量计。
所述的流量计的输出端设置冲击水及排放口。
所述的离子树脂交换器的进水口连接冷却水冲击水进口。
所述的水箱出水口设置排放管路连接冲击水及排放口。
本实用新型所具有的有益效果是：去离子水处理装置，包含了≥10MΩ.CM的超纯水、管道冲洗等功能，可在局放试验中用二种方式供水，一种是离子交换出高纯水供水，另一种是水槽中稳定纯水供水,本设备还可以在二种方式供水时根据要求手动及自动调节水质。
选用了LG编程自动控制、自动报警、不锈钢配件及UPVC工业管，从而使设备进一步智能化，并具有运行稳定、更换滤料及维修方便等优点。
