申请日2018.01.20
公开(公告)日2018.08.31
IPC分类号B63J4/00; C02F9/10
摘要
本实用新型提供一种游览船用的生活污水处理系统，它包括有污水箱、马桶、污水柜，马桶固定在卫生间内，污水箱固定在客舱地台板下方，污水箱一侧安装有固物收集箱，污水箱另一侧安装有污水柜，污水柜顶部设有污物收集口，污物收集口顶部通过相应的连接管与船内的生活污水排放处连接;污物收集口底部倾斜安装有过滤网;污水箱一侧的固物收集箱上部一侧开口形成入口，污水箱顶部倾斜安装有导杂板，固物收集箱的入口处的导杂板上方设有污物排放管，污物排放管与马桶连接。采用本方案后的结构合理、灭菌效果好、可有效保持船体清洁卫生。
权利要求书
1.一种游览船用的生活污水处理系统，它包括有污水箱(1)、马桶(2)、污水柜(3)，其特征在于：马桶(2)固定在卫生间内，污水箱(1)固定在客舱地台板下方，污水箱(1)一侧安装有固物收集箱(11)，污水箱(1)另一侧安装有污水柜(3)，污水柜(3)顶部设有污物收集口(4)，污物收集口(4)顶部通过相应的连接管与船内的生活污水排放处连接;污物收集口(4)底部倾斜安装有过滤网(5);污水箱(1)一侧的固物收集箱(11)上部一侧开口形成入口，污水箱(1)顶部倾斜安装有导杂板(6)，导杂板(6)较高一端与过滤网(5)较低一端连接，导杂板(6)较低一端与固物收集箱(11)的入口连接，固物收集箱(11)的入口处的导杂板(6)上方设有污物排放管(7)，污物排放管(7)与马桶(2)连接;固物收集箱(11)内腔下部通过隔板分隔形成滤水室和收集室，隔板顶部倾斜安装有滤水板(8)，滤水板(8)上均匀分布有若干个上下贯穿的滤水孔，滤水板(8)较高一端与固物收集箱(11)的入口连接，滤水板(8)下方倾斜安装有导流板(9)，导流板(9)较低一端与污水柜(3)上部一侧的污水口连接，污水柜(3)另一端上部设有溢流口(10)，溢流口(10)与污水柜(3)相连接。
2.根据权利要求1所述的一种游览船用的生活污水处理系统，其特征在于：固物收集箱(11)内腔上部设有固物灭菌管(12)，固物灭菌管(12)为紫外线灯或电热管。
3.根据权利要求1所述的一种游览船用的生活污水处理系统，其特征在于：污水柜(3)内腔下部安装有加热管(13)。
4.根据权利要求1所述的一种游览船用的生活污水处理系统，其特征在于：溢流口(10)的水平面高度低于导流板(9)较低一端底部的水平面高度。
说明书
一种游览船用的生活污水处理系统
技术领域
本实用新型涉及船舶技术领域，尤其是指一种游览船用的生活污水处理系统。
背景技术
现有船舶在航行时，为了避免水资源的污染，船上产生的污物往往通过一个箱子或袋子装上，上岸后再提到船外进行处理，这种方式堆积在船上时容易产生细菌，对船上环境产生不良影响。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种游览船用的结构合理、灭菌效果好、可有效保持船体清洁卫生的生活污水处理系统。
为实现上述目的，本实用新型所提供的技术方案为：一种游览船用的生活污水处理系统，它包括有污水箱、马桶、污水柜，马桶固定在卫生间内，污水箱固定在客舱地台板下方，污水箱一侧安装有固物收集箱，污水箱另一侧安装有污水柜，污水柜顶部设有污物收集口，污物收集口顶部通过相应的连接管与船内的生活污水排放处连接;污物收集口底部倾斜安装有过滤网;污水箱一侧的固物收集箱上部一侧开口形成入口，污水箱顶部倾斜安装有导杂板，导杂板较高一端与过滤网较低一端连接，导杂板较低一端与固物收集箱的入口连接，固物收集箱的入口处的导杂板上方设有污物排放管，污物排放管与马桶连接;固物收集箱内腔下部通过隔板分隔形成滤水室和收集室，隔板顶部倾斜安装有滤水板，滤水板上均匀分布有若干个上下贯穿的滤水孔，滤水板较高一端与固物收集箱的入口连接，滤水板下方倾斜安装有导流板，导流板较低一端与污水柜上部一侧的污水口连接，污水柜另一端上部设有溢流口，溢流口与污水柜相连接。
所述的固物收集箱内腔上部设有固物灭菌管，固物灭菌管为紫外线灯或电热管。
所述的污水柜内腔下部安装有加热管。
所述的溢流口的水平面高度低于导流板较低一端底部的水平面高度。

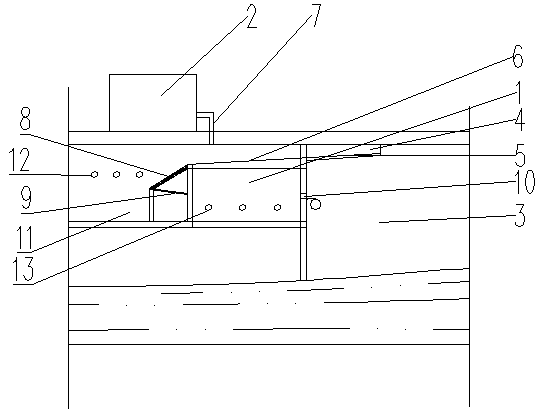

本实用新型在采用上述方案后，未详细描述的结构均可采用市面常规技术，连接管与船内的洗菜盆、洗手盆、浴盆等生活污水排放源连接，并将这些生活污水接至污水柜顶部的污物收集口内，进入污物收集口内内的生活污水通过过滤网过滤，过滤网后的水进入污水柜收集，过滤产生的固体污物(菜叶等)通过导杂板排入固物收集箱的收集室内;马桶产生的混合污物通过污物排放管排至固物收集箱的入口，在进入固物收集箱时先通过滤水板过滤进行固液分离，分离后的液体通过导流板进入污水箱，固物在滤水板的导向下进入收集室;收集室内的固物灭菌管和污水箱内的加热管对固物及污水进行高温杀菌，当污水箱内的污水较多时，则通过溢流口流入污水柜，污水柜采用较大容量的不锈钢柜制成，所有柜或箱上均设有排污管或直接采用活动安装，般上岸后可以统一处理;采用本方案后的结构合理、灭菌效果好、可有效保持船体清洁卫生。
