申请日2019.01.14
公开(公告)日2019.03.29
IPC分类号C02F9/14
摘要
本发明公开了一种源水处理系统及其处理方法，包括取水池、曝气池、絮凝反应池、沉淀池、水池、一体化净化器和净水箱，所述取水池、曝气池、絮凝反应池、沉淀池、水池、一体化净化器和净水箱依次连接，所述取水池与源水连接，所述曝气池内还连接有回流管路，所述絮凝反应池、沉淀池均连接有污泥处理系统，所述絮凝反应池内加入有混凝剂和助凝剂。本发明的源水处理系统及其处理方法，沉淀效率较高，出水清澈，运行稳定，加载体强化絮凝效果好，可以实现高效去除污染物，污染物沉降分离速度快，适用性广，工艺简单，处理成本低。
权利要求书

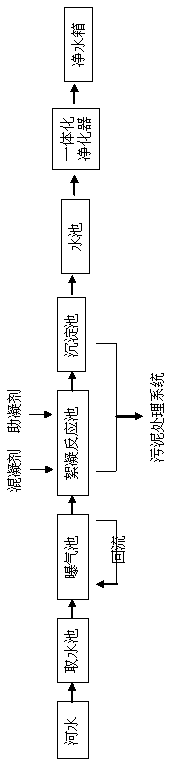

1.一种源水处理系统，其特征在于：包括取水池、曝气池、絮凝反应池、沉淀池、水池、一体化净化器和净水箱，所述取水池、曝气池、絮凝反应池、沉淀池、水池、一体化净化器和净水箱依次连接，所述取水池与源水连接，所述曝气池内还连接有回流管路，所述絮凝反应池、沉淀池均连接有污泥处理系统，所述絮凝反应池内加入有混凝剂和助凝剂。
2.根据权利要求1所述的一种源水处理系统，其特征在于：所述源水通过提升泵进入取水池，取水池输出通过自吸泵进入曝气池。
3.根据权利要求1所述的一种源水处理系统，其特征在于：所述絮凝反应池反应后，然后进入沉淀池进行固液分离;沉淀后的上清液进入水池，并由后级泵提升至一体化净水器进行二次沉淀过滤处理。
4.根据权利要求1所述的一种源水处理系统，其特征在于：所述一体化净化器包括絮凝反应室(2)、斜管沉淀反应室(3)、中间水箱(5)、过滤室(12)、上清水箱(10)、下清水箱(11)和污泥存储区(16)，所述絮凝反应室(2)与进水管(1)相连通，所述絮凝反应室(2)与所述斜管沉淀反应室(3)相连通，所述斜管沉淀反应室(3)分别与所述中间水箱(5)、污泥存储区(16)相连通，所述中间水箱(5)的一端依次通过集水斗(6)、第一管道(7)连接，所述第一管道(7)设置在过滤室(12)内，所述过滤室(12)上下侧分别设有上清水箱(10)、下清水箱(11)，所述上清水箱(10)上设有出水管(9)。
5.根据权利要求4所述的一种源水处理系统，其特征在于：所述斜管沉淀反应室(3)包括上、下两部分的斜管区域(4)。
6.根据权利要求4所述的一种源水处理系统，其特征在于：所述斜管区域(4)由若干个一定管径的斜管构成。
7.根据权利要求4所述的一种源水处理系统，其特征在于：所述斜管沉淀反应室(3)的上部的斜管区域末端与所述上清水箱(10)连通。
8.根据权利要求4所述的一种源水处理系统，其特征在于：所述斜管沉淀反应室(3)的下部的斜管区域底部与污泥存储区(16)连通，所述污泥存储区(16)还连接有压力水管(14)和排泥管(15)。
9.根据权利要求4所述的一种源水处理系统，其特征在于：所述第一管道(7)上部对应设置有第二管道(8)，所述第一管道(7)与第二管道(8)端部之间具有一定距离，所述第二管道(8)连接有冲洗套管(13)。
10.根据权利要求1-9任意一项所述的一种源水处理系统的处理方法，其特征在于：包括如下步骤：
(1)源水经提升泵进入取水池,经自吸泵提升进入曝气池进行好氧生化反应，去除河水中各种有机物质，使河水中的 CODcr、BOD5 含量被降低;
(2)曝气池出水自流至絮凝沉淀池，在反应区与投加的混凝剂和助凝剂进行絮凝反应;混凝剂是将药剂配成浓度5%的药液，加药量200L/H，助凝剂是将药剂配成浓度1%的药液，加药量200L/H;
(3)然后进入沉淀池进行固液分离;
(4)沉淀后的上清液进入出水池，并由后级泵提升至一体化净水器进行二次沉淀过滤处理;
(5)沉淀污泥排入排泥水处理系统处理。
说明书
一种源水处理系统及其处理方法
技术领域
本发明属于水处理技术领域，具体涉及一种源水处理系统及其处理方法。
背景技术
混凝沉淀池是废水处理中沉淀池的一种。混凝过程是工业用水和生活污水处理中最基本也是极为重要的处理过程，通过向水中投加一些药剂(通常称为混凝剂及助凝剂)，使水中难以沉淀的颗粒能互相聚合而形成胶体，然后与水体中的杂质结合形成更大的絮凝体。絮凝体具有强大吸附力，不仅能吸附悬浮物，还能吸附部分细菌和溶解性物质。絮凝体通过吸附，体积增大而下沉。
絮凝沉淀是颗粒物在水中作絮凝沉淀的过程。在水中投加混凝剂后，其中悬浮物的胶体及分散颗粒在分子力的相互作用下生成絮状体且在沉降过程中它们互相碰撞凝聚，其尺寸和质量不断变大，沉速不断增加。地面水中投加混凝剂后形成的矾花，生活污水中的有机悬浮物，活性污泥在沉淀过程中都会出现絮凝沉淀的现象，即选用无机絮凝剂和有机阴离子配制成水溶液加入废水中，便会产生压缩双电层，使废水中的悬浮微粒失去稳定性，胶粒物相互凝聚使微粒增大，形成絮凝体、矾花。絮凝体长大到一定体积后即在重力作用下脱离水相沉淀，从而去除废水中的大量悬浮物，从而达到水处理的效果。现有的絮凝沉淀系统占地面积大，出水水质一般。
发明内容
发明目的：本发明的目的是为了解决现有技术中的不足，提供一种源水处理系统及其处理方法，该处理系统沉淀效率较高，出水清澈，运行稳定，加载体强化絮凝效果好，可以实现高效去除污染物，污染物沉降分离速度快，适用性广，工艺简单，处理成本低。
技术方案：本发明所述的一种源水处理系统，包括取水池、曝气池、絮凝反应池、沉淀池、水池、一体化净化器和净水箱，所述取水池、曝气池、絮凝反应池、沉淀池、水池、一体化净化器和净水箱依次连接，所述取水池与源水连接，所述曝气池内还连接有回流管路，所述絮凝反应池、沉淀池均连接有污泥处理系统，所述絮凝反应池内加入有混凝剂和助凝剂。
进一步的，所述源水通过提升泵进入取水池，取水池输出通过自吸泵进入曝气池。
进一步的，所述絮凝反应池反应后，然后进入沉淀池进行固液分离;沉淀后的上清液进入水池，并由后级泵提升至一体化净水器进行二次沉淀过滤处理。
进一步的，所述一体化净化器包括絮凝反应室、斜管沉淀反应室、中间水箱、过滤室、上清水箱、下清水箱和污泥存储区，所述絮凝反应室与进水管相连通，所述絮凝反应室与所述斜管沉淀反应室相连通，所述斜管沉淀反应室分别与所述中间水箱、污泥存储区相连通，所述中间水箱的一端依次通过集水斗、第一管道连接，所述第一管道设置在过滤室内，所述过滤室上下侧分别设有上清水箱、下清水箱，所述上清水箱上设有出水管。
进一步的，所述斜管沉淀反应室包括上、下两部分的斜管区域。
进一步的，所述斜管区域由若干个一定管径的斜管构成。
进一步的，所述斜管沉淀反应室的上部的斜管区域末端与所述上清水箱连通。
进一步的，所述斜管沉淀反应室的下部的斜管区域底部与污泥存储区连通，所述污泥存储区还连接有压力水管和排泥管。
进一步的，所述第一管道上部对应设置有第二管道，所述第一管道与第二管道端部之间具有一定距离，所述第二管道连接有冲洗套管。
本发明还公开了上述一种源水处理系统的处理方法，包括如下步骤：
(1)源水经提升泵进入取水池,经自吸泵提升进入曝气池进行好氧生化反应，去除河水中各种有机物质，使河水中的 CODcr、BOD5 含量被降低;
(2)曝气池出水自流至絮凝沉淀池，在反应区与投加的混凝剂和助凝剂进行絮凝反应;混凝剂是将药剂配成浓度5%的药液，加药量200L/H，助凝剂是将药剂配成浓度1%的药液，加药量200L/H;
(3)然后进入沉淀池进行固液分离;
(4)沉淀后的上清液进入出水池，并由后级泵提升至一体化净水器进行二次沉淀过滤处理;
(5)沉淀污泥排入排泥水处理系统处理。
有益效果：本发明的源水处理系统及其处理方法，沉淀效率较高，出水清澈，运行稳定，加载体强化絮凝效果好，可以实现高效去除污染物，污染物沉降分离速度快，适用性广，工艺简单，处理成本低。
