申请日2018.01.19
公开(公告)日2018.10.19
IPC分类号C02F3/32
摘要
本实用新型提供一种污水处理潜流型植物辅助装置，涉及污水处理领域。该污水处理潜流型植物辅助装置，包括净化池本体，所述净化池本体的左侧连通有进水管，所述净化池本体的内壁固定连接有隔离板，所述隔离板的左侧开设有溢流口，净化池本体的内部并位于隔离板的右侧填充有砂砾石层，所述净化池本体的内壁并位于隔离板的右侧固定连接有定位放置块。该污水处理潜流型植物辅助装置，通过净化池本体内壁固定连接的放置块以及放置块内部活动放置的植物培养皿以及植物培养皿内部填充的培养土，可对净化植物进行栽培，并防止了净化水池本体内部在污水处理过程中发生植物根系不牢固的问题，有效解决了植物漂浮影响植物的正常生长。
权利要求书

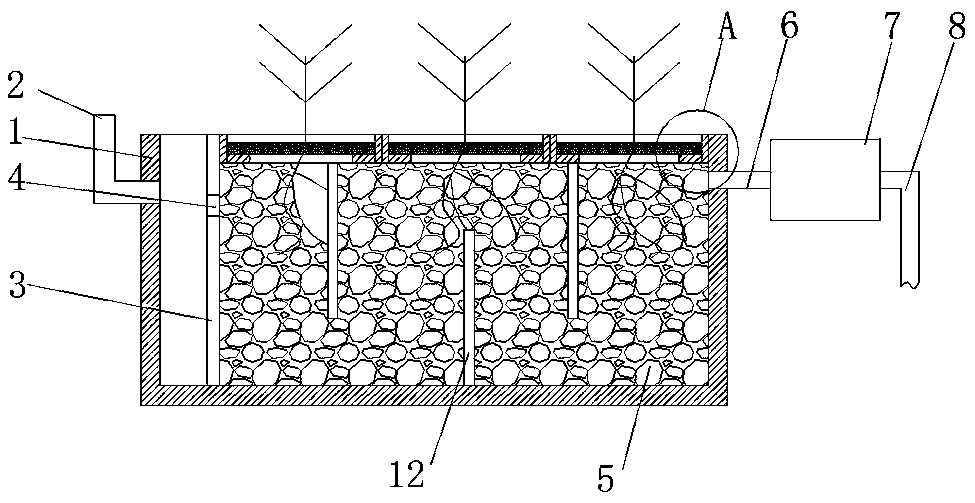

1.一种污水处理潜流型植物辅助装置，包括净化池本体(1)，其特征在于：所述净化池本体(1)的左侧连通有进水管(2)，所述净化池本体(1)的内壁固定连接有隔离板(3)，所述隔离板(3)的左侧开设有溢流口(4)，净化池本体的内部并位于隔离板的右侧池体内设有多个导流板(12)，所述导流板间隔的上下交错设置，形成迂回的净化通道，净化池本体(1)的隔离板(3)的右侧内部填充有砂砾石层(5)，所述净化池本体(1)的内壁并位于隔离板(3)的右侧固定连接有定位放置块(9)，所述定位放置块(9)的内部活动放置有植物培养皿(10)，所述植物培养皿(10)的内部填充有培养土(11)，所述净化池本体(1)的右侧连通有连通管(6)，所述连通管(6)远离净化池本体(1)的一端连通有净化水井(7)，所述净化水井(7)的右侧连通有出水管(8)。
2.根据权利要求1所述的一种污水处理潜流型植物辅助装置，其特征在于：所述净化池本体(1)的深度为1.5米。
3.根据权利要求1所述的一种污水处理潜流型植物辅助装置，其特征在于：所述砂砾石层(5)的填充深度为1.3米。
4.根据权利要求1所述的一种污水处理潜流型植物辅助装置，其特征在于：所述连通管(6)位于定位放置块(9)的下方。
5.根据权利要求1所述的一种污水处理潜流型植物辅助装置，其特征在于：所述植物培养皿(10)的数量有三个，三个植物培养皿(10)等距离分布。
说明书
一种污水处理潜流型植物辅助装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理潜流型植物辅助装置。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。人工湿地是20世纪70年代末发展起来的一种新型污水处理技术，具有独特的优点“一高三低一不”，即高效率、低投资、低运转费用、低维持技术和基本不耗电，人工湿地污水处理系统通过自然生态系统的生态水文过程，把物理、化学和生物作用结合在一起，增强了处理污水的能力，为处理城市生活污水、农村灌溉污水等提供了新的思路和选择。人工湿地的结构包括挺水植物、基质、动物和微生物等，通过它们之间的联合作用，去除煤矿废水中的悬浮颗粒物、COD、BOD以及部分重金属等污染物。
污水处理潜流型净化设备一般需要在其内部栽种植物以达到净化的水质的目的，目前使用的污水处理潜流型净化设备一般需要在其内部栽种植物，但净化水池内部充水时，由于植物刚开始栽培根系生长较弱，很有可能发生植物的漂浮，影响植物的正常生长，现亟需一种污水处理潜流型植物辅助装置来解决以上问题。
实用新型内容
针对现有技术的不足，本实用新型提供了一种污水处理潜流型植物辅助装置，解决了目前使用的污水处理潜流型净化设备一般需要在其内部栽种植物，但净化水池内部充水时，由于植物刚开始栽培根系生长较弱，很有可能发生植物的漂浮，影响植物的正常生长的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理潜流型植物辅助装置，包括净化池本体，所述净化池本体的左侧连通有进水管，所述净化池本体的内壁固定连接有隔离板，所述隔离板的左侧开设有溢流口，净化池本体的内部并位于隔离板的右侧池体内设有多个导流板，所述导流板间隔的上下交错设置，形成迂回的净化通道，净化池本体隔离板的右侧内部填充有砂砾石层，所述净化池本体的内壁并位于隔离板的右侧固定连接有定位放置块，所述定位放置块的内部活动放置有植物培养皿，所述植物培养皿的内部填充有培养土，所述净化池本体的右侧连通有连通管，所述连通管远离净化池本体的一端连通有净化水井，所述净化水井的右侧连通有出水管。
优选的，所述净化池本体的深度为1.5米。
优选的，所述砂砾石层的填充深度为1.3米。
优选的，所述连通管位于定位放置块的下方。
优选的，所述植物培养皿的数量有三个，三个植物培养皿等距离分布。
本实用新型提供了一种污水处理潜流型植物辅助装置。具备以下有益效果：
该污水处理潜流型植物辅助装置，通过净化池本体内壁固定连接的隔离板以及隔离板左侧开设的溢流口，可对污水固体颗粒进行沉降操作，便于对固体污物进行分离，并通过净化池本体内壁固定连接的放置块以及放置块内部活动放置的植物培养皿以及植物培养皿内部填充的培养土，可对净化植物进行栽培，并防止了净化水池本体内部在污水处理过程中发生植物根系不牢固的问题，有效解决了植物漂浮影响植物的正常生长，并提高了净化污水的效率。净化池本体的内部并位于隔离板的右侧池体内设有多个导流板，所述导流板间隔的上下交错设置，形成迂回的净化通道，增加了净化过滤的距离和净化时间，净化效果好。
