申请日2017.12.20
公开(公告)日2018.10.30
IPC分类号F16L43/00; F16L15/08; B01D35/02; B01D29/01; B01D29/58
摘要
本实用新型涉及污水处理技术领域，且公开了一种改进型污水度弯头管，包括管体，所述管体的一端固定连通有进水接头，所述管体的另一端固定连通有排水接头，所述管体的内壁固定连接有限位块，所述限位块的顶部放置有第一安装板，所述第一安装板的内部固定连接有第一过滤网，所述第一安装板的顶部固定连接有支撑杆，所述支撑杆的顶部固定连接有第二安装板，所述第二安装板的内部固定连接有第二过滤网。该改进型污水45度弯头管，借助一字螺丝刀可以将固定螺钉向内侧拧紧，对排污管的内壁进行挤压，避免了管体使用久了，其连接头处的内螺纹容易产生滑牙等问题，增强了排污管与弯头管连接处牢固性，提高了安全性。
权利要求书

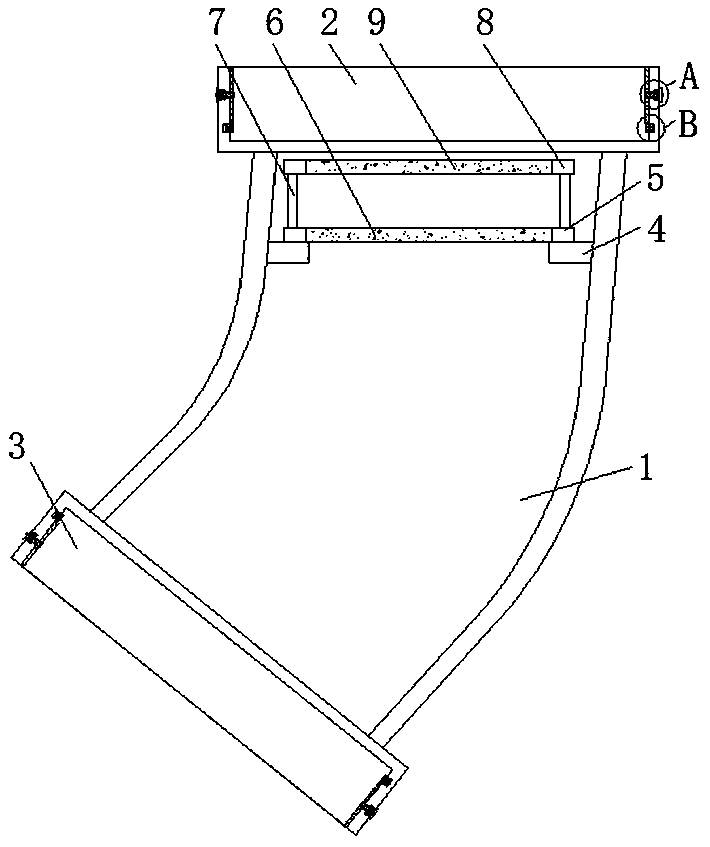

1.一种改进型污水45度弯头管，包括管体(1)，其特征在于：所述管体(1)的一端固定连通有进水接头(2)，所述管体(1)的另一端固定连通有排水接头(3)，所述管体(1)的内壁固定连接有限位块(4)，所述限位块(4)的顶部放置有第一安装板(5)，所述第一安装板(5)的内部固定连接有第一过滤网(6)，所述第一安装板(5)的顶部固定连接有支撑杆(7)，所述支撑杆(7)的顶部固定连接有第二安装板(8)，所述第二安装板(8)的内部固定连接有第二过滤网(9);
所述进水接头(2)和排水接头(3)两侧均开设有收纳腔(10)，所述收纳腔(10)的一侧开设有贯穿的螺纹孔(11)，所述收纳腔(10)与螺纹孔(11)连通，所述螺纹孔(11)的内部螺纹插接有固定螺钉(12)，所述进水接头(2)和排水接头(3)内壁的两侧均开设有凹槽(17)，且凹槽(17)的内部卡接有密封圈(18)。
2.根据权利要求1所述的一种改进型污水45度弯头管，其特征在于：所述支撑杆(7)的数量为四个，且四个支撑杆(7)圆周等距离固定连接在第一安装板(5)的顶部。
3.根据权利要求1所述的一种改进型污水45度弯头管，其特征在于：所述固定螺钉(12)的一端穿过螺纹孔(11)并延伸至管体(1)的内部，所述固定螺钉(12)的一端固定连接有缓冲垫(14)，且缓冲垫(14)为橡胶垫。
4.根据权利要求1所述的一种改进型污水 45度弯头管，其特征在于：所述固定螺钉(12)远离缓冲垫(14)一侧的中部开设有一字槽(13)，且一字槽(13)位于收纳腔(10)的内部。
5.根据权利要求1所述的一种改进型污水45度弯头管，其特征在于：所述收纳腔(10)的内部活动插接有橡胶塞(15)，且橡胶塞(15)的一侧固定连接有位于管体(1)外侧的拉块(16)。
6.根据权利要求1所述的一种改进型污水45度弯头管，其特征在于：所述进水接头(2)和排水接头(3)的内壁均开设有内螺纹(19)。
说明书
一种改进型污水45度弯头管
技术领域
本实用新型涉及污水处理技术领域，具体为一种改进型污水45度弯头管。
背景技术
污水处理，是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗以及餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒，胶状和凝胶状扩散物，纯溶液，按水污的质性来分，水的污染有两类一类是自然污染，另一类是人为污染，当前对水体危害较大的是人为污染，水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类，污染物主要有未经处理而排放的工业废水，未经处理而排放的生活污水，大量使用化肥、农药以及除草剂的农田污水，堆放在河边的工业废弃物和生活垃圾、水土流失和矿山污水等。
但是在污水处理时需要使用45度弯头管来连接排污管，现有的45度弯头管两个连接头的内壁上成型有连接内螺纹，实现连接，然而，当使用久了，其连接头处的内螺纹容易产生滑牙等问题，容易使排污管连接不牢固，存在一定的安全隐患，为此我们提出了一种改进型污水45度弯头管，来解决上述问题。
发明内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种改进型污水45度弯头管，具备使排污管连接牢固的优点，解决了弯头管使用久了，其连接头处的内螺纹容易产生滑牙等问题，容易使排污管连接不牢固，存在一定的安全隐患的问题。
(二)技术方案
为实现上述使排污管连接牢固的目的，本实用新型提供如下技术方案：一种改进型污水度弯头管，包括管体，所述管体的一端固定连通有进水接头，所述管体的另一端固定连通有排水接头，所述管体的内壁固定连接有限位块，所述限位块的顶部放置有第一安装板，所述第一安装板的内部固定连接有第一过滤网，所述第一安装板的顶部固定连接有支撑杆，所述支撑杆的顶部固定连接有第二安装板，所述第二安装板的内部固定连接有第二过滤网。
所述进水接头和排水接头两侧均开设有收纳腔，所述收纳腔的一侧开设有贯穿的螺纹孔，所述收纳腔与螺纹孔连通，所述螺纹孔的内部螺纹插接有固定螺钉，所述进水接头和排水接头内壁的两侧均开设有凹槽，且凹槽的内部卡接有密封圈。
优选的，所述支撑杆的数量为四个，且四个支撑杆圆周等距离固定连接在第一安装板的顶部。
优选的，所述固定螺钉的一端穿过螺纹孔并延伸至管体的内部，所述固定螺钉的一端固定连接有缓冲垫，且缓冲垫为橡胶垫。
优选的，所述固定螺钉远离缓冲垫一侧的中部开设有一字槽，且一字槽位于收纳腔的内部。
优选的，所述收纳腔的内部活动插接有橡胶塞，且橡胶塞的一侧固定连接有位于管体外侧的拉块。
优选的，所述进水接头和排水接头的内壁均开设有内螺纹。
(三)有益效果
与现有技术相比，本实用新型提供了一种改进型污水45度弯头管，具备以下有益效果：
1、该改进型污水45度弯头管，通过收纳腔、螺纹孔、固定螺钉、一字槽的配合使用，借助一字螺丝刀可以将固定螺钉向内侧拧紧，对排污管的内壁进行挤压，避免了管体使用久了，其连接头处的内螺纹容易产生滑牙等问题，增强了排污管与弯头管连接处牢固性，提高了安全性。
2、该改进型污水45度弯头管，通过第一安装板、第一过滤网、支撑杆、第二安装板和第二过滤网的配合使用，通过第一过滤网和第二过滤网可以将排污管内部的污水起到了过滤净化的效果，避免了污水中垃圾造成弯头管弯头处堵塞的问题，通过限位块的设置，方便了第一安装板的放置和限位，方便了人们的使用。
