申请日2017.12.20
公开(公告)日2018.09.21
IPC分类号C02F9/04
摘要
本实用新型公开了一种化工厂用净化污水设备，包括沉淀装置、过滤装置和消毒除味装置，所述沉淀装置的内部上方设置有石灰仓，所述石灰仓的底部设置有仓门开关，所述沉淀装置的底部安装有收集盒，所述过滤装置的内部连接有抽拉板，且过滤装置的内部两侧均设置有若干个凹槽，所述抽拉板两端均安装有若干个卡槽，且抽拉板的内部连接有若干个活性炭板，通过水质监测仪对净化后的水监测，当监测结果不达标时，信号水泵控制水流方向，将水通过回流管道重新回到进水管净化，而当监测达标时，信号水泵控制水流通过出水管排出，通过实时有效的对水质进行监测，可将未达标的水进行再处理，减小了存在的安全隐患。
权利要求书

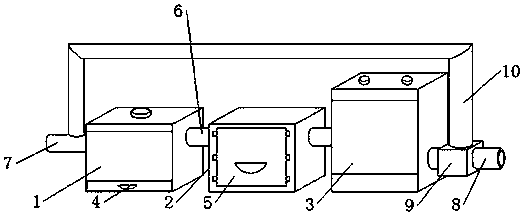

1.一种化工厂用净化污水设备，包括沉淀装置(1)、过滤装置(2)和消毒除味装置(3)，其特征在于：所述沉淀装置(1)的内部上方设置有石灰仓(11)，所述石灰仓(11)的底部设置有仓门开关(12)，所述沉淀装置(1)的底部安装有收集盒(4)，所述过滤装置(2)的内部连接有抽拉板(5)，且过滤装置(2)的内部两侧均设置有若干个凹槽(13)，所述抽拉板(5)两端均安装有若干个卡槽(14)，且抽拉板(5)的内部连接有若干个活性炭板(15)，所述消毒除味装置(3)的内部上端一侧安装有除味剂箱(16)，所述除味剂箱(16)的一侧连接有消毒箱(17)，且除味剂箱(16)和消毒箱(17)的底部安装有信号分流阀(18)，所述消毒除味装置(3)的底部设置有电机(19)，所述电机(19)的上方位置连接有搅拌叶片(20)，沉淀装置(1)的左侧连接有进水管(7)，所述沉淀装置(1)、过滤装置(2)和消毒除味装置(3)的中间位置均连接有连接管(6)，所述消毒除味装置(3)的右侧连接有出水管(8)，所述出水管(8)的中间位置安装有分流箱(9)，所述分流箱(9)的内部安装有水质监测仪(21)，所述分流箱(9)的内部中间位置设置有信号水泵(22)，所述分流箱(9)的上方位置连接有回流管道(10)。
2.根据权利要求1的一种化工厂用净化污水设备，其特征在于：所述石灰仓(11)嵌入设置于沉淀装置(1)内部的上方位置，且石灰仓(11)的底部与仓门开关(12)活动连接。
3.根据权利要求1的一种化工厂用净化污水设备，其特征在于：所述抽拉板(5)两端的卡槽(14)与过滤装置(2)内部两侧的凹槽(13)卡槽连接，所述活性炭板(15)均嵌入设置于抽拉板(5)的内部。
4.根据权利要求1的一种化工厂用净化污水设备，其特征在于：所述搅拌叶片(20)的底部均与电机(19)的顶端固定连接，所述信号分流阀(18)均与除味剂箱(16)和消毒箱(17)的底部中间位置固定连接。
5.根据权利要求1的一种化工厂用净化污水 设备，其特征在于：所述水质监测仪(21)与信号水泵(22)信号连接，所述回流管道(10)的一端与分流箱(9)的顶部固定连接，所述回流管道(10)的另一端与进水管(7)的顶部固定连接。
说明书
一种化工厂用净化污水设备
技术领域
本实用新型涉及净化污水技术领域，具体为一种化工厂用净化污水设备。
背景技术
污水处理，为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但现有的化工厂净化污水设备的设计不够合理，化工污水中的重金属沉淀速度慢，降低了净化效率，而且，以往的污水处理装置在对污水进行处理后就直接排出使用，有时候这些污水并没有很好的处理干净，对实际的生产使用存在安全隐患。
所以，如何设计一种化工厂用净化污水设备，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种化工厂用净化污水设备，以解决上述背景技术中提出的现有的化工厂净化污水设备中，化工污水中的重金属沉淀速度慢，降低了净化效率，而且，以往的污水处理装置在对污水进行处理后就直接排出使用，有时候这些污水并没有很好的处理干净，对实际的生产使用存在安全隐患问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工厂用净化污水设备，包括沉淀装置、过滤装置和消毒除味装置，所述沉淀装置的内部上方设置有石灰仓，所述石灰仓的底部设置有仓门开关，所述沉淀装置的底部安装有收集盒，所述过滤装置的内部连接有抽拉板，且过滤装置的内部两侧均设置有若干个凹槽，所述抽拉板两端均安装有若干个卡槽，且抽拉板的内部连接有若干个活性炭板，所述消毒除味装置的内部上端一侧安装有除味剂箱，所述除味剂箱的一侧连接有消毒箱，且除味剂箱和消毒箱的底部安装有信号分流阀，所述消毒除味装置的底部设置有电机，所述电机的上方位置连接有搅拌叶片，沉淀装置的左侧连接有进水管，所述沉淀装置、过滤装置和消毒除味装置的中间位置均连接有连接管，所述消毒除味装置的右侧连接有出水管，所述出水管的中间位置安装有分流箱，所述分流箱的内部安装有水质监测仪，所述分流箱的内部中间位置设置有信号水泵，所述分流箱的上方位置连接有回流管道。
进一步的，所述石灰仓嵌入设置于沉淀装置内部的上方位置，且石灰仓的底部与仓门开关活动连接。
进一步的，所述抽拉板两端的卡槽与过滤装置内部两侧的凹槽卡槽连接，所述活性炭板均嵌入设置于抽拉板的内部。
进一步的，所述搅拌叶片的底部均与电机的顶端固定连接，所述信号分流阀均与除味剂箱和消毒箱的底部中间位置固定连接。
进一步的，所述水质监测仪与信号水泵信号连接，所述回流管道的一端与分流箱的顶部固定连接，所述回流管道的另一端与进水管的顶部固定连接。
与现有技术相比，本实用新型的有益效果是：设置有石灰仓，在化工厂产生的污水中，含有大量的中金属元素，而重金属对人类和生态环境会造成很大的破坏，而通过仓门开关将石灰仓内的石灰撒在化工污水中，石灰属于碱性物质，而许多重金属在水体溶液中主要以阳离子存在，加入碱性物质，使水体pH值升高，能使大多数重金属生成氢氧化物沉淀，使之沉淀在收集盒内，该设计加快了污水沉淀速度，提高了污水净化率，设置有抽拉板，通过活性炭板内的活性炭分子，将沉淀装置沉淀后的污水过滤，使水中一些细小的颗粒吸附到活性炭板上，而多个活性炭板，进一步的提高了净化效率，而通过抽拉板与过滤装置卡槽连接，使之更加方便与清理活性炭板，增加了活性炭板的使用寿命，设置有搅拌叶片，在化工污水中，水会产生一些异味，通过信号分流阀控制除味剂箱和消毒箱的开关，将消毒水和除味剂撒入装置中，而通过电机带动搅拌叶片将水进一步混合，使消毒除味效果更佳，去除水中的异味，有利于对水源的保护，设置有水质监测仪和信号水泵，通过水质监测仪对净化后的水监测，当监测结果不达标时，信号水泵控制水流方向，将水通过回流管道重新回到进水管净化，而当监测达标时，信号水泵控制水流通过出水管排出，通过实时有效的对水质进行监测，可将未达标的水进行再处理，减小了存在的安全隐患。
