申请日2017.12.21
公开(公告)日2018.10.30
IPC分类号B01D29/01; B01D29/58
摘要
本实用新型公开了一种用于污水处理的循环过滤装置,包括矩形底座,所述矩形底座上表面设有矩形盒体,所述矩形盒体上表面设有一号矩形开口,所述一号矩形开口处设有密封挡门,所述矩形盒体前表面设有一号圆形开口,所述一号圆形开口处设有进水管,所述进水管上设有阀门,所述矩形盒体后表面设有二号圆形开口,所述二号圆形开口处设有出水管,所述出水管上设有阀门,所述矩形盒体内设有加压泵,所述加压泵上设有伸出矩形盒体外的传送管,所述传送管一端设有与矩形盒体侧表面前端连接的回流管。本实用新型的有益效果是,可以更好的对污水进行过滤,非常的方便,减少了一定的污染。
权利要求书

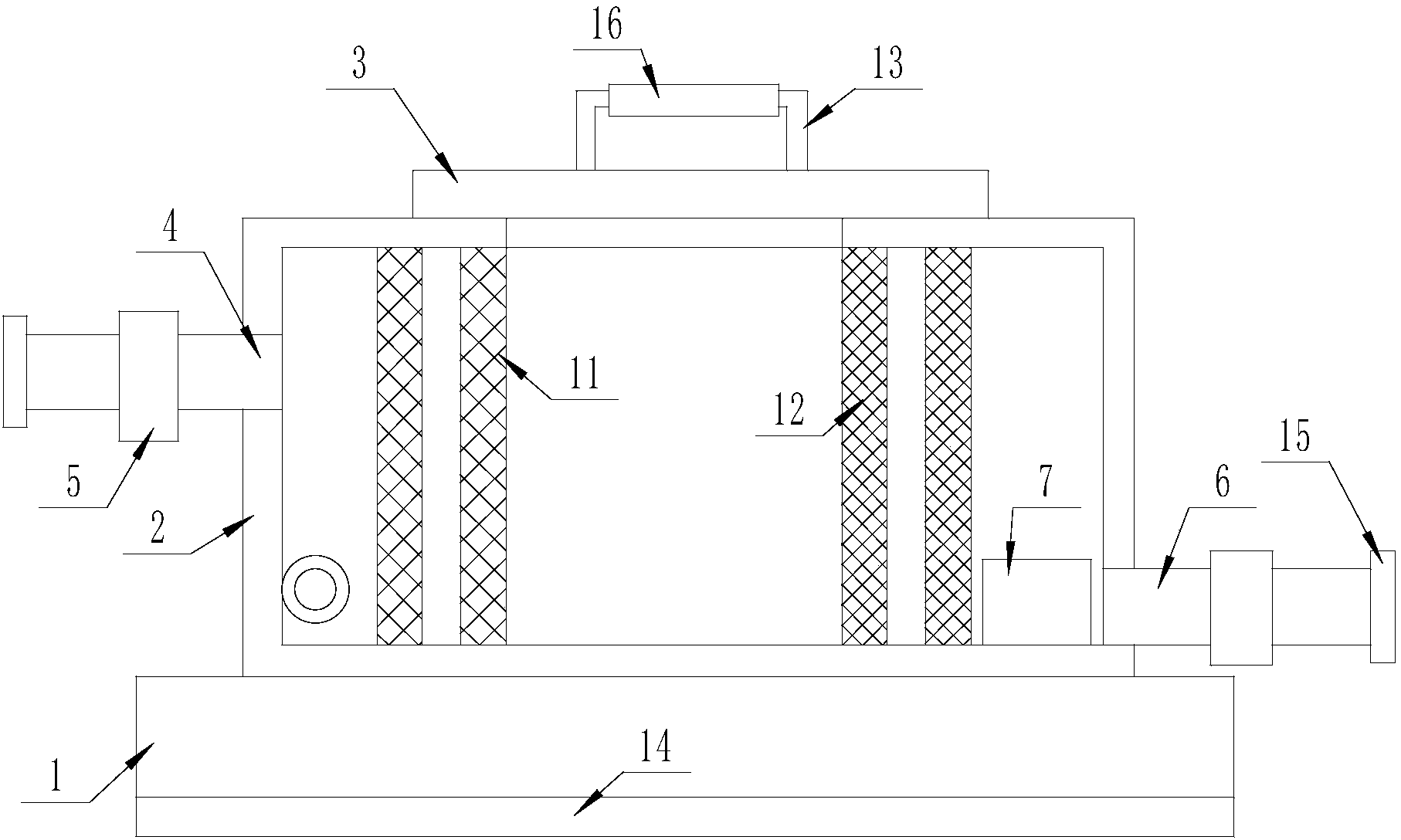

1.一种用于污水处理的循环过滤装置,包括矩形底座(1),其特征在于,所述矩形底座(1)上表面设有矩形盒体(2),所述矩形盒体(2)上表面设有一号矩形开口,所述一号矩形开口处设有密封挡门(3),所述矩形盒体(2)前表面设有一号圆形开口,所述一号圆形开口处设有进水管(4),所述进水管(4)上设有阀门(5),所述矩形盒体(2)后表面设有二号圆形开口,所述二号圆形开口处设有出水管(6),所述出水管(6)上设有阀门(5),所述矩形盒体(2)内设有加压泵(7),所述加压泵(7)上设有伸出矩形盒体(2)外的传送管(8),所述传送管(8)一端设有与矩形盒体(2)侧表面前端连接的回流管(9),所述回流管(9)与矩形盒体(2)之间设有单向阀(10),所述矩形盒体(2)内前端设有一组初级筛网(11),所述矩形盒体(2)内后端设有一组高级筛网(12)。
2.根据权利要求1所述的一种用于污水处理的循环过滤装置,其特征在于,所述密封挡门(3)上设有把手(13)。
3.根据权利要求1所述的一种用于污水处理的循环过滤装置,其特征在于,所述矩形底座(1)下表面设有防滑垫(14)。
4.根据权利要求1所述的一种用于污水 处理的循环过滤装置,其特征在于,所述进水管(4)与出水管(6)一端设有接口(15)。
5.根据权利要求2所述的一种用于污水处理的循环过滤装置,其特征在于,所述把手(13)上设有防滑套(16)。
说明书
一种用于污水处理的循环过滤装置
技术领域
本实用新型涉及污水处理领域,特别是一种用于污水处理的循环过滤装置。
背景技术
污水处理(sewage treatment,wastewater treatment):为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域,也越来越多地走进寻常百姓的日常生活,而一般的污水在处理之前需要进行过滤,而通常的时候,过滤的很不彻底,因此为了解决这一问题,设计一种用于污水处理的循环过滤装置是非常有必要的。
实用新型内容
本实用新型的目的是为了解决上述问题,设计了一种用于污水处理的循环过滤装置。
实现上述目的本实用新型的技术方案为,一种用于污水处理的循环过滤装置,包括矩形底座,所述矩形底座上表面设有矩形盒体,所述矩形盒体上表面设有一号矩形开口,所述一号矩形开口处设有密封挡门,所述矩形盒体前表面设有一号圆形开口,所述一号圆形开口处设有进水管,所述进水管上设有阀门,所述矩形盒体后表面设有二号圆形开口,所述二号圆形开口处设有出水管,所述出水管上设有阀门,所述矩形盒体内设有加压泵,所述加压泵上设有伸出矩形盒体外的传送管,所述传送管一端设有与矩形盒体侧表面前端连接的回流管,所述回流管与矩形盒体之间设有单向阀,所述矩形盒体内前端设有一组初级筛网,所述矩形盒体内后端设有一组高级筛网。
所述密封挡门上设有把手。
所述矩形底座下表面设有防滑垫。
所述进水管与出水管一端设有接口。
所述把手上设有防滑套。
利用本实用新型的技术方案制作的一种用于污水处理的循环过滤装置,可以更好的对污水进行过滤,非常的方便,减少了一定的污染。
