申请日2017.12.22
公开(公告)日2018.04.20
IPC分类号C02F3/02; C02F7/00
摘要
本发明提供一种曝气装置，包括用以与外接气源连接的连接件、曝气筒体，所述曝气筒体的顶部具有曝气功能的第一微孔，所述曝气筒体的至少部分周壁自上向下向内倾斜;所述连接件与所述曝气筒体的顶部上靠近所述周壁的位置处相连接。该曝气装置，通过在所述曝气筒体的顶部设置第一微孔，且所述连接件与所述曝气筒体的顶部上靠近所述周壁的位置处相连接，使得气体自所述连接件进入所述曝气筒体后，沿着周壁流送至底部后向上反弹形成二次涡流送入顶部，旋分混合后通过所述第一微孔以微气泡形式分散到废水中，形成气水混合，实现废水的高效率、高浓度充氧。
权利要求书
1.一种曝气装置，其特征在于：包括
用以与外接气源连接的连接件;
曝气筒体，所述曝气筒体的顶部具有曝气功能的第一微孔，所述曝气筒体的至少部分周壁自上向下向内倾斜;
所述连接件与所述曝气筒体的顶部上靠近所述周壁的位置处相连接。
2.根据权利要求1所述的曝气装置，其特征在于：所述连接件与所述曝气筒体的顶部上靠近向内倾斜的部分所述周壁的位置处相连接。
3.根据权利要求1所述的曝气装置，其特征在于：所述连接件包括用以与外接气源连接的外接部、与所述曝气筒体连接的内接部、连接所述外接部与所述内接部的中接部，所述中接部呈直筒状或漏斗状。
4.根据权利要求1所述的曝气装置，其特征在于：所述曝气筒体的底部具有用以排除气体中杂质的第二微孔。
5.根据权利要求4所述的曝气装置，其特征在于：所述曝气筒体包括构成顶部的顶壁、构成底部的底壁，所述周壁连接所述顶壁和所述底壁，所述顶壁具有若干所述第一微孔，所述底壁具有若干所述第二微孔。
6.根据权利要求1所述的曝气装置，其特征在于：所述曝气筒体包括：
上筒体，所述上筒体具有与所述内接部连接的上尖端部、自所述上尖端部向一侧延伸且直径逐渐增大的上圆弧部;
位于所述上筒体下方的下筒体，所述下筒体包括分别与所述上尖端部、上圆弧部相对应的下尖端部和下圆弧部。
7.根据权利要求6所述的曝气装置，其特征在于：所述下筒体包括与所述上筒体相连接的过渡部、位于所述过渡部背离所述上筒体的一侧的收缩部，所述过渡部与所述上筒体具有相同截面形状，构成所述收缩部的至少部分周壁自上向下向内倾斜。
8.根据权利要求7所述的曝气装置，其特征在于：所述上筒体具有构成顶部的顶壁、自所述顶壁周缘向下延伸的上周壁;所述下筒体具有构成底部的底壁、自所述底壁周缘向上延伸的下周壁;所述收缩部上构成下尖端部的下周壁向下延伸，而所述收缩部上构成所述下圆弧部的部分下周壁向内倾斜。
9.根据权利要求8所述的曝气装置，其特征在于：靠近所述下尖端部、且构成所述下圆弧部的下周壁向内倾斜。
10.一种废水 处理装置，包括曝气池或提升筒、连接于所述曝气池或所述提升筒的曝气管、连接于所述曝气管的曝气装置，其特征在于：所述曝气装置为权利要求1～9任意一项所述的曝气装置。
说明书
曝气装置及具有该曝气装置的废水处理装置
技术领域
本发明涉及废水处理领域，尤其是一种简便、高效、噪音小、能耗低的曝气装置及具有该曝气装置的废水处理装置。
背景技术
水污染问题是一个遍及全世界的环境问题，污水处理方法通常可分为物理法、化学法、物理化学法和生物法4种。生物法是利用微生物的代谢作用分解废水中可降解的有机物的一种方法，因为具有处理量大、投资小、经济可靠的特点，成为当今世界最普遍的一种水处理方法，然而生物法中较为常见的好氧生物法处理效果往往受到曝气装置的性能及效率等方面的制约。
目前的曝气装置的曝气类型大体分为两类：一类是鼓风曝气，一类是机械曝气。鼓风曝气是采用曝气器扩散板或扩散管在水中引入气泡的曝气方式，一般乙烯厂的污水处理多采用此种方式。机械曝气是指利用叶轮等器械引入气泡的曝气方式。
作为鼓风曝气典型应用之一的微孔曝气管的形式有很多，目前较为常见的有两种：一种是由粗瓷或刚玉等烧结而成的普通曝气管，这种管壁在烧结过程中产生许多极微小的孔隙，它的主要特点是：能产生微小的气泡，气泡直径约0.1mm～0.2mm，气、液接触面积大，氧利用率高，一般可达到20～25%;其缺点是：气压损失较大，易堵塞，送入的空气需经过滤处理;易损坏，一旦损坏后氧利用率就开始快速下降，且使用寿命短，不易更换。
另一种是管式膜片微孔曝气管，这种曝气管的安装方式与前一种基本一样，但其自身的结构复杂，它是由一个用ABS或UPVC制成的管子作为布气管，管壁上开有通气孔，布气管外周覆盖着合成橡胶制成的膜片，膜片被金属卡子固定在管子上，在合成橡胶膜片上用激光等方法打出均匀分布的孔眼。曝气时，空气通过管壁上的通气孔进入膜片与管壁之间，在压缩空气的作用下，使膜片微微鼓起，孔眼张开，达到布气扩散的目的;停止供气，气压消失后，膜片本身在弹性作用下使孔眼自动闭合，由于水压的作用，膜片压实在管壁上，因此污水不会倒流而堵塞孔眼。但由于这种膜片的开孔直径直接影响到氧的利用率，因此，开孔直径应适当;开孔直径过大，氧的利用率较低;开孔直径过小，氧利用率高，但阻力增大;并且橡胶膜片易老化、撕裂，造成曝气器损坏，且对曝气的压力要求较高。
有鉴于此，有必要提供一种改进的曝气装置，以解决上述技术问题。
发明内容
本发明针对现有技术存在的问题，其目的在于提供一种简便、高效、噪音小、能耗低的曝气装置及具有该曝气装置的废水处理装置。

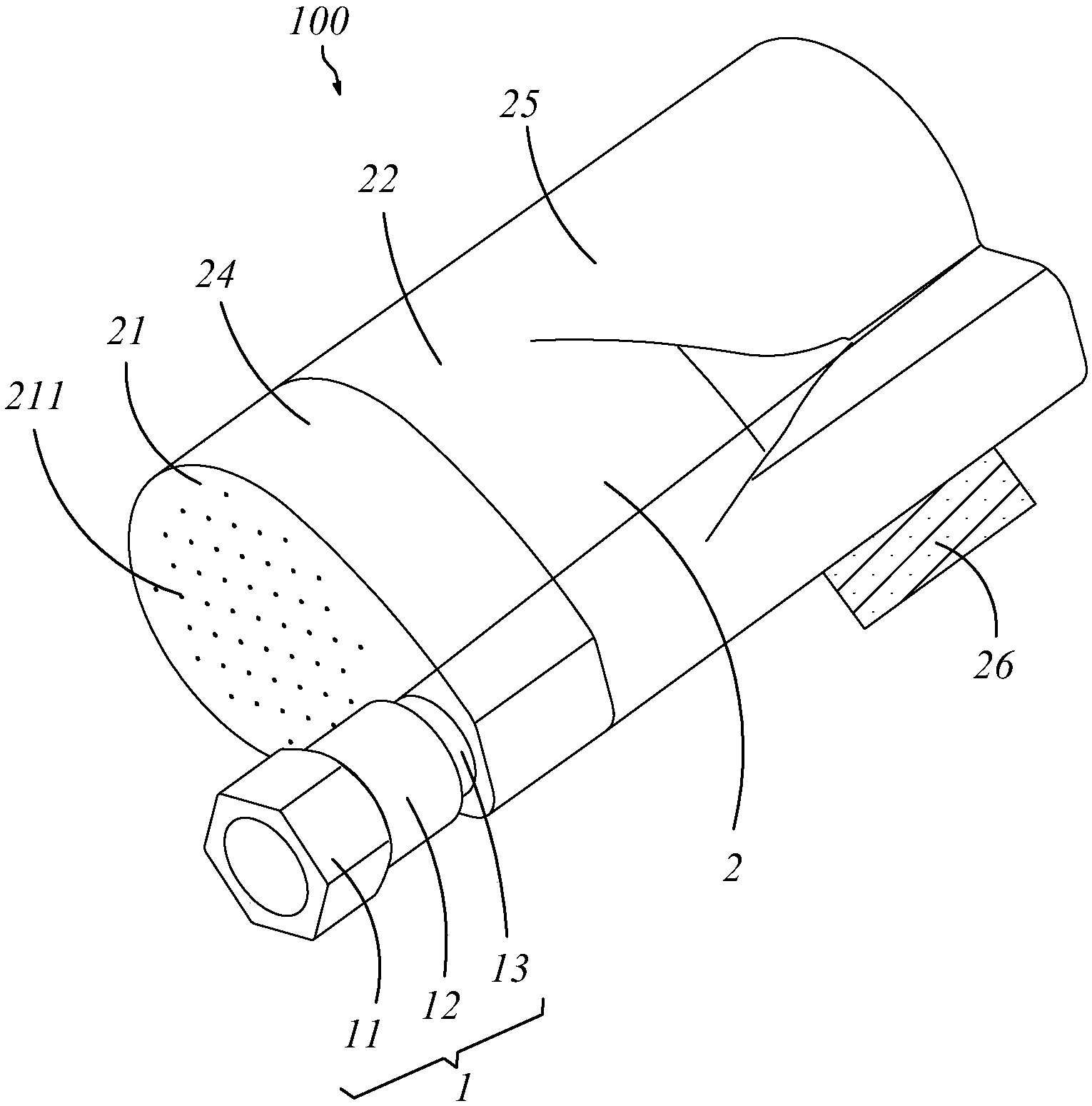

为实现上述目的，本发明提供了一种曝气装置，包括用以与外接气源连接的连接件、曝气筒体，所述曝气筒体的顶部具有曝气功能的第一微孔，所述曝气筒体的至少部分周壁自上向下向内倾斜;所述连接件与所述曝气筒体的顶部上靠近所述周壁的位置处相连接。
作为本发明的进一步改进，所述连接件与所述曝气筒体的顶部上靠近向内倾斜的部分所述周壁的位置处相连接。
作为本发明的进一步改进，所述连接件包括用以与外接气源连接的外接部、与所述曝气筒体连接的内接部、连接所述外接部与所述内接部的中接部，所述中接部呈直筒状或漏斗状。
作为本发明的进一步改进，所述曝气筒体的底部具有用以排除气体中杂质的第二微孔。
作为本发明的进一步改进，所述曝气筒体包括构成顶部的顶壁、构成底部的底壁，所述周壁连接所述顶壁和所述底壁，所述顶壁具有若干所述第一微孔，所述底壁具有若干所述第二微孔。
作为本发明的进一步改进，所述曝气筒体包括：
上筒体，所述上筒体具有与所述内接部连接的上尖端部、自所述上尖端部向一侧延伸且直径逐渐增大的上圆弧部;
位于所述上筒体下方的下筒体，所述下筒体包括分别与所述上尖端部、上圆弧部相对应的下尖端部和下圆弧部。
作为本发明的进一步改进，所述下筒体包括与所述上筒体相连接的过渡部、位于所述过渡部背离所述上筒体的一侧的收缩部，所述过渡部与所述上筒体具有相同截面形状，构成所述收缩部的至少部分周壁自上向下向内倾斜。
作为本发明的进一步改进，所述上筒体具有构成顶部的顶壁、自所述顶壁周缘向下延伸的上周壁;所述下筒体具有构成底部的底壁、自所述底壁周缘向上延伸的下周壁;所述收缩部上构成下尖端部的下周壁向下延伸，而所述收缩部上构成所述下圆弧部的部分下周壁向内倾斜。
作为本发明的进一步改进，靠近所述下尖端部、且构成所述下圆弧部的下周壁向内倾斜。
为实现上述发明目的，本发明还提供了一种废水处理装置，包括曝气池或提升筒、连接于所述曝气池或所述提升筒的曝气管、连接于所述曝气管的上述曝气装置。
本发明的有益效果：本发明的曝气装置，通过在所述曝气筒体的顶部设置第一微孔，且所述连接件与所述曝气筒体的顶部上靠近所述周壁的位置处相连接，使得气体自所述连接件进入所述曝气筒体后，沿着周壁流送至底部后向上反弹形成二次涡流送入顶部，旋分混合后通过所述第一微孔以微气泡形式分散到废水中，形成气水混合，实现废水的高效率、高浓度充氧。
