申请日1985.11.21
公开(公告)日1987.01.07
IPC分类号E03C1/28
摘要
污水管入口封口式防臭装置，由漏水器和封口膜组成。漏水器上部呈喇叭形，外缘有环状或网状凸纹。漏水器下部为一竖管，竖管和喇叭口相连并形成一个整体。竖管出口处套一封口膜，封口膜下端热粘合一弹性闭膜片，闭膜片长度略大于(如大2～3mm)封口膜周长的一半，使封口膜在无水通过时始终处于闭合状态。这种防臭装置可用于厨房污水池、卫生间大、小便池及其他工业废水池的入口处。全部装置由聚氯乙烯之类的塑料加工而成。
権利要求書
1、一种由漏水器(1)和竖管(4)组成的污水管入口防臭装置，其特征在于竖管下端套有封口膜(2)。
2、如权利要求1所述的装置，其特征在于封口膜下端粘合有弹性闭膜片(5)。
3、如权利要求1所述的装置，其特征在于漏水器喇叭口外缘设有环状或网状凸纹(6)。
4、如权利要求1和2所述的装置，其特征在于漏水器、封口膜、闭膜片的材料，均系聚氯乙烯这样普通而价廉的塑料。
说明书
本实用新型属于污水管道入口处的一种防臭装置。
就申请人所知，国外已有类似的现有技术，如英国1984年10月3日公布的公开专利GB2137-247-A，其作法是在污水管道的入口处安装一个由金属等加工成的漏水器。国内另有一种达到类似目的的现有技术，即在污水管(一般为铸铁管)的上端管口外侧加铸碗状容水器，另用一只带漏缝或漏孔的碗状物倒扣在管口，从而形成一个水封。
上述国外现有技术的缺点是：污水管上部(如存水弯液面以上)管内与管外(室内)仍然相通，不能完全防止管内臭气向室内散逸。此外，结构虽不算复杂，但使用材料较多，成本也较高。上述国内现有技术的缺点是：结构复杂，成本更高;而且向污水池内倾倒污水时，污水管内的气压一时上升(可大于大气压)，臭气会以气泡形式穿过水封而外逸。
发明人的目的在于研制出一种结构简单、成本低廉并能彻底防止臭气外逸的防臭装置。

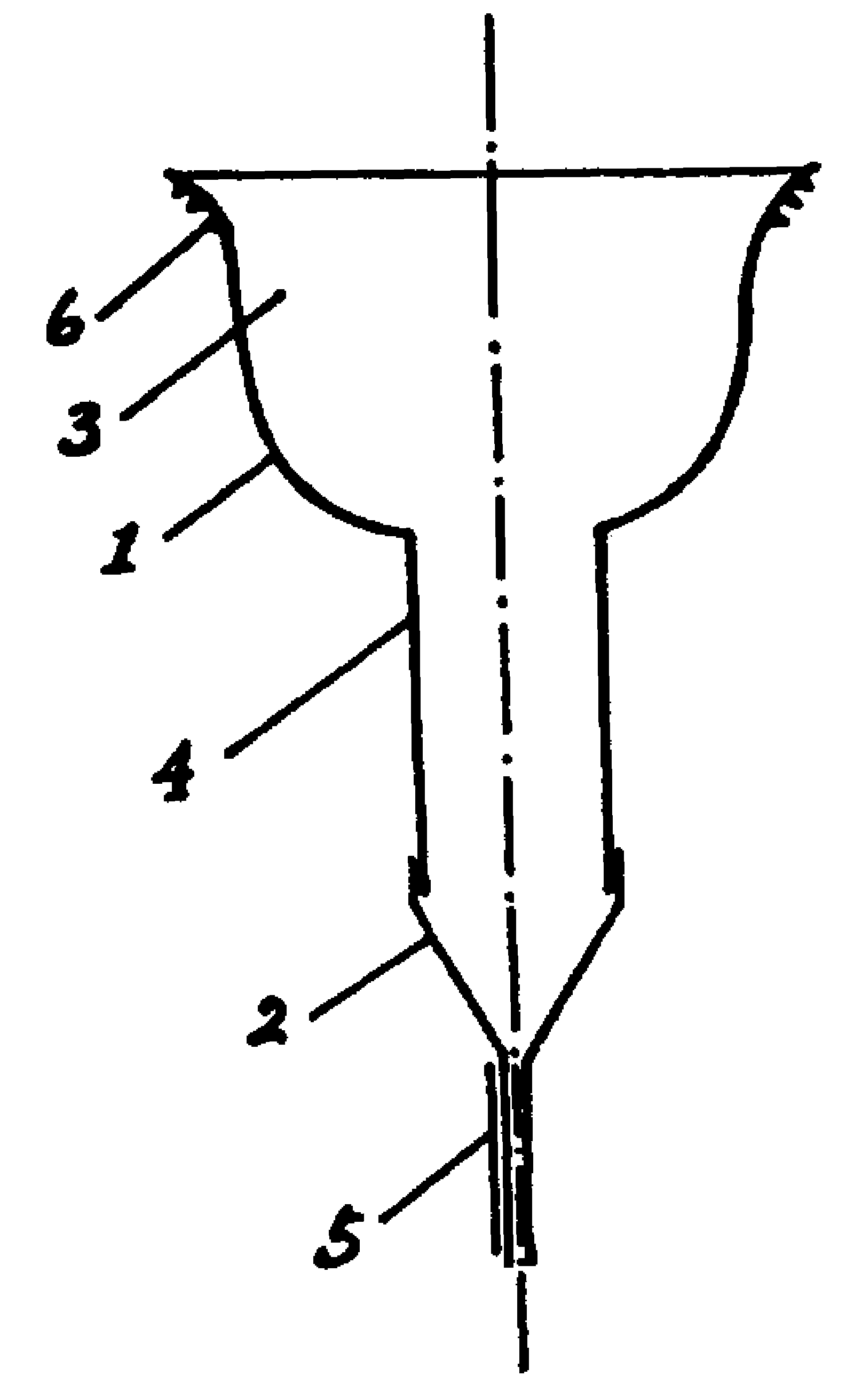

所发明的用于污水管入口处的封口式防臭装置(图1)，由漏水器(1)和封口膜(2)组成。漏水器上部呈喇叭形，即形成一个喇叭口(3)，喇叭口外缘有环状(或网状)凸纹(6);漏水器下部为一竖管(4)。封口膜套在竖管出口，其下端有一热粘合的弹性闭膜片(5)(图3)，闭膜片的长度略大于(如大2-3毫米)封口膜周长的一半，以便使无水通过时封口膜始终处于闭合 状态(附图3-2)。整个装置可使用聚氯乙烯或类似的塑料加工而成。
本装置可用于厨房污水池、卫生间大、小便池以及某些工业废水排水管道的入口处。对于不同类型的用途，仅需适当改变装置的尺寸。本装置还可与前述国内现有技术配合使用。
本实用新型与上述国外现有技术相比，具有下述优点：1、平时，封口膜由于闭膜片的作用以及有水湿润时，完全呈闭合状态，污水管口内外完全隔绝空气对流，杜绝了臭气外逸的可能。2、由于存在优点1，本发明装置用于便池(如小便池)时，就无需经常开着龙头细流冲洗，从而节省用水，节省能源。3、结构更加简单，成本极低。漏水器可使用8-10年以上，但成本不高于0.30-0.50元/只;封口膜和闭膜片可使用2-3年，成本不高于0.10-0.20元/只。4、装置材料耐包括酸碱在内的腐蚀。5、整个装置装拆方便，更换封口膜亦甚简易。与前述国内现有技术相比，除有上列优点外，管口及附近一段管内，不会积聚粘稠的污物。
