申请日1988.08.19
公开(公告)日1989.04.19
IPC分类号C02F1/40; C02F1/52
摘要
本实用新型公开了一种乳化污水净化处理装置，它包括储水池、污水泵和絮凝反应罐。它的絮凝反应罐反应部分近似球形，且装有絮凝反应加速器，因此反应速度快，排渣彻底，水中的杂质能充分氧化、净化程度高。经本设备处理后的污水，无色透明。除油率99%以上，重金属去除率96%以上，SS去除率99.5以上;COD去除率96%以上，pH中性。
権利要求書
1、一种乳化污水处理装置，它包括污水储水池、污水泵、絮凝反应罐，其特征在于：它的絮凝反应罐是一个开口罐体，罐内有锥形排渣罩和筛板将罐体分为上下两部分，上部有排渣口、回水管、阀;下部罐体近似球形，装有电动搅拌器和连结在进气管上的絮凝反应加速器，以及进水管、阀，进气管、阀和放水管、阀。
2、根据权利要求1所述的污水处理装置，其特征在于，所说的絮凝反应加速器是由一个星形气体分配器和装在气体分配器各接头上的聚乙稀微孔管以及进气管接头组成的。
说明书
本实用新型属于污水处理设备，特别是净化乳化污水的装置。
现代工业生产中的金属切削、金属压延以及金属抽丝工艺，加工中都需使用乳化液做为冷却、润滑剂。这种水溶性乳化剂是根据工艺要求而配制的，由它形成的污水含油量高达2.0×104毫克/升，化学耗氧量高达5.0×104毫克/升。其中还有重金属离子和其它污染物质。这种污水能够严重污染环境，不经处理是不允许排入下水道的。但是乳化污水中油水相亲并融合为一体，化学稳定性强，是含油污水中最难处理的一种。近年来国内外市场上出现了一些处理设备，如采用重力法和粗粒化法的设备，以及溶剂萃取、反渗透、过滤等装置，它们或操作比较复杂或费用高，且效果都不理想。
本实用新型的目的是提供一种结构简单、处理效率高，效果理想的乳化污水处理装置。

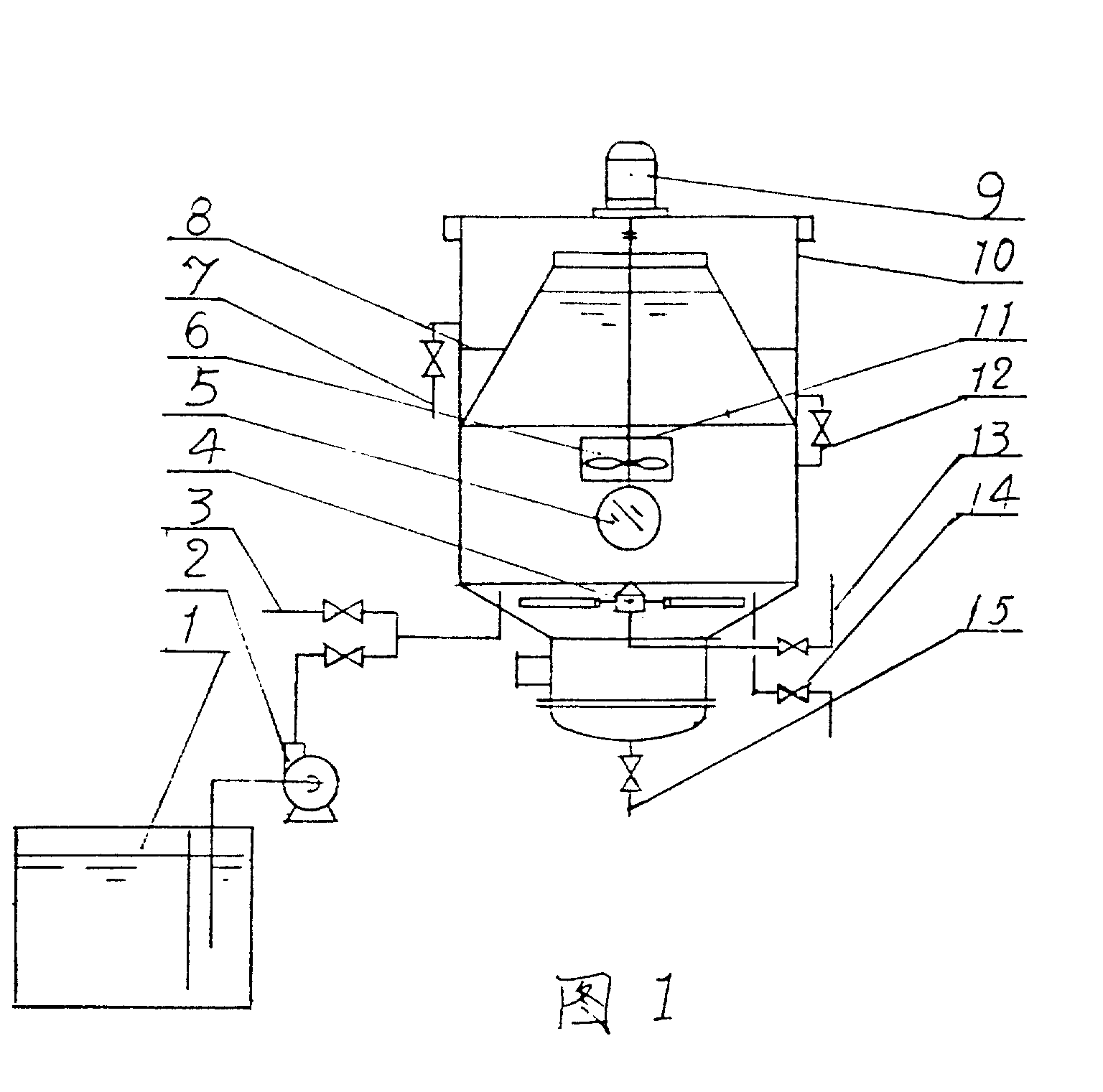

本实用新型的目的是这样实现的：全套装置包括乳化污水储水池、污水泵和絮凝反应罐，其要点在于它的絮凝反应罐是一个高效的絮凝反应设备，其特点是：絮凝反应罐为一个开口罐体，罐内中上部设有锥形排渣罩并与环形筛板相连结，将罐内腔分为上下两部分，上部为排渣部分，下部分为反应部分，反应部分选取适当的径高比，并使上下为锥形，中部为圆柱、整体近似球形，有利于反应的进行，在反应部分中部还装 有电动搅拌器，特别是在下部装有与进气管连通的星形絮凝反应加速器，它由星形气体分配器及接在分配器的每一个接头上的多孔聚乙稀，微孔过滤管组成。
工作时，污水经泵打入絮凝罐，罐内加入混凝剂，在电动搅拌器的作用下混合均匀并进行絮凝反应，同时打开进气控制管阀，气体在一定压力下进入絮凝反应加速器，并通过多孔的聚乙稀微孔管放出大量的微小的气泡，起到气动搅拌作用，加速反应，并使絮凝反应产生的絮状物加速上升。污水澄清。最后打开升水管阀，用升水法使絮状渣物从锥形排渣罩溢出，经筛板漏下多余的水，絮状物从排渣口排出，罐内的净水达到无色透明。通常方法含油去除率仅70%，本装置可超过99%。
本实用新型与现有技术相比的主要优点表现为：
1、由于絮凝罐的形状和结构有利于絮凝反应，又由于设有絮凝反应加速器的作用，造成有利的动力条件，并放出大量微小气泡，能混在絮凝物中并附在絮凝体上，从而加速了絮凝物的形成和上浮的速度。
2、由于罐内有锥形排渣罩，能减少升水排渣的升水量，使絮状物在上升中浓缩，从而增加了絮凝物的强度，有利于彻底排渣。
3、设有升水管阀，采用升水排渣法，不破坏絮凝物，保证排渣彻底，而且所排出的絮渣首先经过筛板，多余的水分回流到罐内，减少了排渣的含水量。
4、絮凝反应加速器在放出大量气泡的同时也增加了污水中的含氧量，氧能对污水中其它杂质进行氧化，促进了水的净化程度。
