申请日2017.12.25
公开(公告)日2018.08.07
IPC分类号C02F1/00; B08B9/093; B08B9/087
摘要
本实用新型公开了一种污水处理用的水池清理装置,包括箱体、刷盘和喷水管，所述箱体的外壁安装有连接杆，且箱体的内壁焊接有支架，支架的上部通过螺栓安装有转动电机，转动电机的输出端键连接有旋转轴，旋转轴的另一端键连接有刷盘，箱体的内壁螺丝连接有水箱，水箱的侧壁安装有喷水管，箱体的底部安装有推杆电机，推杆电机的输出端键连接有传动杆，传动杆的顶端和喷水管螺丝连接，喷水管的下侧设置有刮板，箱体的下侧设置有减震板，本装置能够用于清理池壁和池底，无需人员进入污水池中，在池边即可进行操作，省时省力，优化了清洁人员的工作环境，减少了中毒事件的发生。
权利要求书

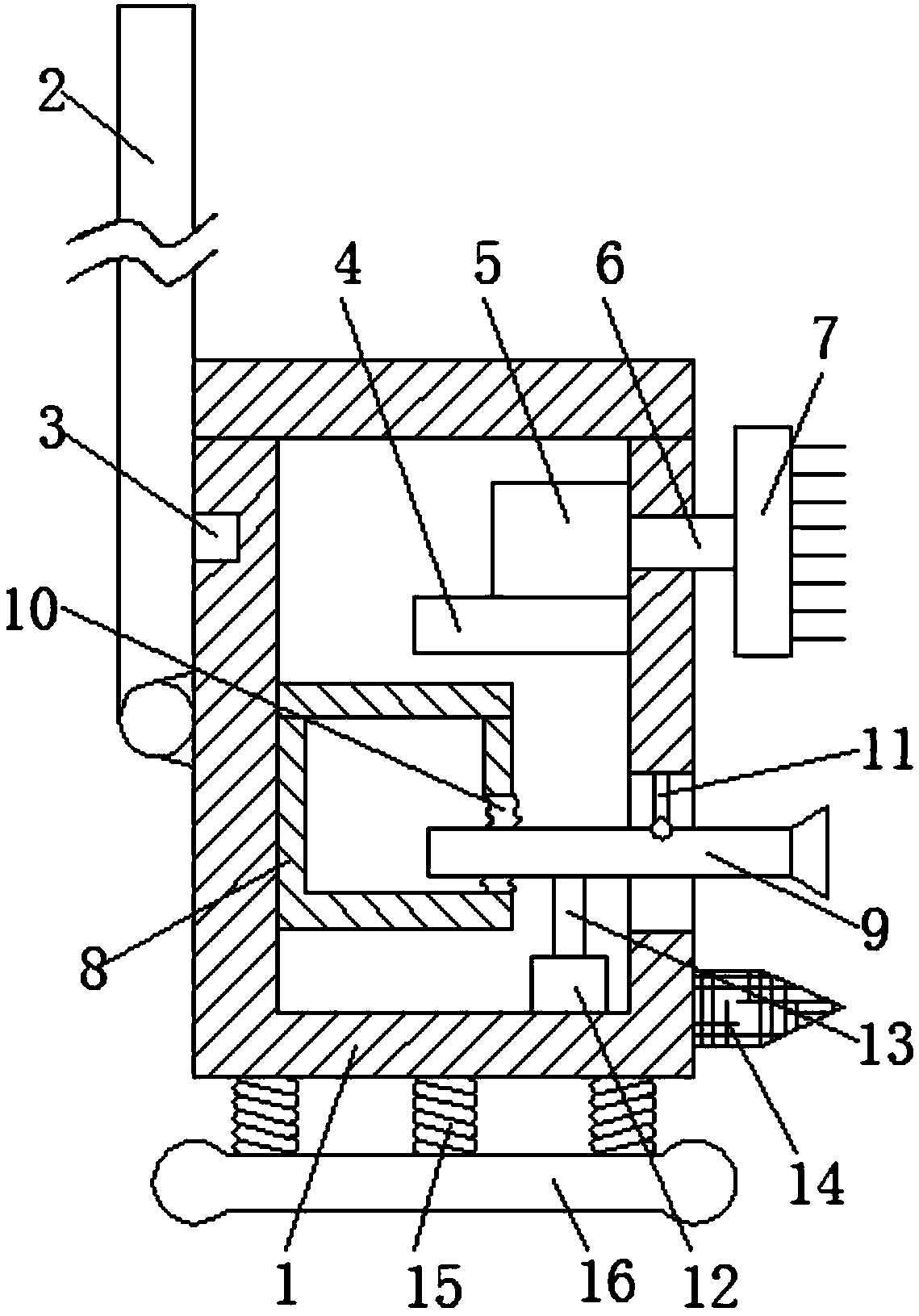

1.一种污水处理用的水池清理装置，包括箱体(1)、刷盘(7)和喷水管(9)，其特征在于，所述箱体(1)的外壁安装有连接杆(2)，且箱体(1)的内壁焊接有支架(4)，支架(4)的上部通过螺栓安装有转动电机(5)，转动电机(5)的输出端键连接有旋转轴(6)，旋转轴(6)的另一端键连接有刷盘(7)，箱体(1)的内壁螺丝连接有水箱(8)，水箱(8)的侧壁安装有喷水管(9)，箱体(1)的底部安装有推杆电机(12)，推杆电机(12)的输出端键连接有传动杆(13)，传动杆(13)的顶端和喷水管(9)螺丝连接，喷水管(9)的下侧设置有刮板(14)，箱体(1)的下侧设置有减震板(16)。
2.根据权利要求1所述的一种污水处理用的水池清理装置，其特征在于，所述箱体(1)的外壁通过活动铰链和连接杆(2)的一端连接，且连接杆(2)的侧壁设置有卡块(3)，箱体(1)的侧壁开设有卡槽。
3.根据权利要求1所述的一种污水处理用的水池清理装置，其特征在于，所述箱体(1)的侧壁远离连接杆(2)的一侧开设有通孔，且旋转轴(6)通过通孔延伸至箱体(1)的外部，通孔内填充有密封圈。
4.根据权利要求1所述的一种污水 处理用的水池清理装置，其特征在于，所述水箱(8)的侧壁远离箱体(1)的一侧开设有通孔，且通孔内胶接有防水布(10)，防水布(10)和喷水管(9)的外壁胶接连接，箱体(1)的侧壁开设有通孔，且通孔内焊接有限位杆(11)，限位杆(11)的一端通过活动铰链和喷水管(9)的侧壁连接，喷水管(9)的一端延伸至箱体(1)的外部。
5.根据权利要求1所述的一种污水处理用的水池清理装置，其特征在于，所述刮板(14)的材质为橡胶或硅胶，且刮板(14)的一端和箱体(1)的外壁通过铆钉连接。
6.根据权利要求1所述的一种污水处理用的水池清理装置，其特征在于,所述箱体(1)的底部通过连杆连接有弹簧(15)，且弹簧(15)的下端通过连杆和减震板(16)的侧壁连接。
说明书
一种污水处理用的水池清理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理用的水池清理装置。
背景技术
污水是指丧失了原来使用功能的水，污水是由于水里掺入了新的物质或者因为外界条件的变化，导致水变质不能继续保持原来的使用功能，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水处理后，污水池的侧壁和底部会残留大量污垢，污水处理池需要定期清理，传统的清理方法，如果人员不进入污水池，难以清洁池底，所以需要人员进入污水池进行清理，费时费力，清洁效率低，污水池气味难闻，清理人员苦不堪言，而且容易造成清理人员中毒的事故。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理用的水池清理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理用的水池清理装置，包括箱体、刷盘和喷水管，所述箱体的外壁安装有连接杆，且箱体的内壁焊接有支架，支架的上部通过螺栓安装有转动电机，转动电机的输出端键连接有旋转轴，旋转轴的另一端键连接有刷盘，箱体的内壁螺丝连接有水箱，水箱的侧壁安装有喷水管，箱体的底部安装有推杆电机，推杆电机的输出端键连接有传动杆，传动杆的顶端和喷水管螺丝连接，喷水管的下侧设置有刮板，箱体的下侧设置有减震板。
优选的，所述箱体的外壁通过活动铰链和连接杆的一端连接，且连接杆的侧壁设置有卡块，箱体的侧壁开设有卡槽。
优选的，所述箱体的侧壁远离连接杆的一侧开设有通孔，且旋转轴通过通孔延伸至箱体的外部，通孔内填充有密封圈。
优选的，所述水箱的侧壁远离箱体的一侧开设有通孔，且通孔内胶接有防水布，防水布和喷水管的外壁胶接连接，箱体的侧壁开设有通孔，且通孔内焊接有限位杆，限位杆的一端通过活动铰链和喷水管的侧壁连接，喷水管的一端延伸至箱体的外部。
优选的，所述刮板的材质为橡胶或硅胶，且刮板的一端和箱体的外壁通过铆钉连接。
优选的，所述箱体的底部通过连杆连接有弹簧，且弹簧的下端通过连杆和减震板的侧壁连接。
本实用新型的有益效果是：
1、本实用新型无需人员进入污水池中，在池边即可进行操作，省时省力，优化了清洁人员的工作环境，减少了中毒事件的发生。
2、本实用新型能够用于清理池壁和池底，结构简单，使用方便，清洁效率高，降低了操作成本。
