申请日2017.12.25
公开(公告)日2018.06.01
IPC分类号B01D29/92; B01D29/03; C02F1/00
摘要
本发明公开了一种水处理过滤器的出水结构，包括：在过滤器筒体内的底部位置设置有集水箱，集水箱上连接有若干筛管，集水箱的底部设置有连接管，过滤器筒体的底部开设有安装孔，安装孔与排水组件相连接，排水组件的结构包括：排出口，排出口的底部连接有出水管，排出口的结构包括：内、外设置的内环板和外环板，外环板与安装孔焊接密封固定连接，内、外环板之间固定连接有环状的过滤板，过滤板上的过滤孔的孔径确保过滤器筒体内的滤料不能通过，连接管的底部与内环板固定并相连通。本发明的优点是：过滤器筒体底部的积液则能经过滤板过滤后从出水管中排出，这样就彻底解决了过滤器筒体底部积液的问题，大大提高了水处理效果。
权利要求书

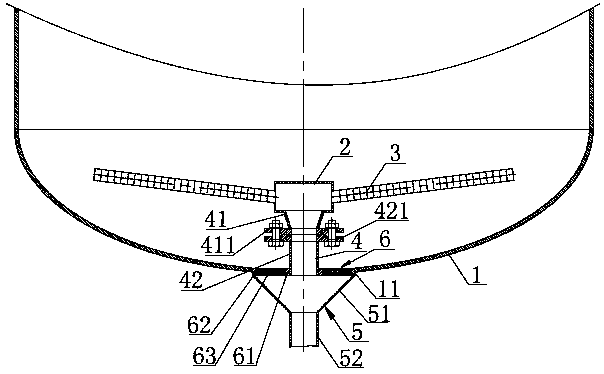

1.水处理过滤器的出水结构，包括：在过滤器筒体内的底部位置设置有集水箱，集水箱上连接有若干筛管，集水箱的底部设置有连接管，其特征在于：过滤器筒体的底部开设有安装孔，安装孔与排水组件相连接，排水组件的结构包括：排出口，排出口的底部连接有出水管，排出口的结构包括：内、外设置的内环板和外环板，外环板与安装孔焊接密封固定连接，内、外环板之间固定连接有环状的过滤板，过滤板上的过滤孔的孔径确保过滤器筒体内的滤料不能通过，连接管的下端与内环板固定并相连通。
2.根据权利要求1所述的水处理过滤器的出水结构，其特征在于：出水管的结构包括：上部出水管和下部出水管，上部出水管为口径由上至下逐渐缩小的锥形管，上部出水管的上端口与外环板相连通，上部出水管的下端口与下部出水管相连通。
3.根据权利要求1或2所述的水处理过滤器的出水结构，其特征在于：连接管包括相互连通的上接管和下接管，上接管为口径由上至下逐渐缩小的锥形管，上接管的底部连接有上连接环板，下接管的顶部设置有下连接环板，下接管与内环板固定并相连通，上、下连接环板通过螺栓紧固。
4.根据权利要求1或2所述的水处理过滤器的出水结构，其特征在于：每根筛管均由外端向集水箱一端、且由上至下倾斜设置。
5.根据权利要求1或2所述的水处理过滤器的出水结构，其特征在于：过滤板为不锈钢烧结过滤网板。
说明书
水处理过滤器的出水结构
技术领域
本发明涉及饮料生产技术领域，具体涉及水处理过滤器。
背景技术
饮料生产过程中，需用对原水进行过滤处理。目前，水处理过滤器的结构包括：过滤器筒体，过滤器筒体内设置有滤料，过滤器筒体内的底部设置有集水箱，集水箱上连接有若干筛管，集水箱的底部连接有排水管，排水管从过滤器筒体的底部向外伸出。目前的水处理过滤器的缺陷在于：集水箱与过滤器筒体的底部之间容易因积水而滋生微生物，从而对水处理过滤器内的水造成污染。
发明内容
本发明需要解决的技术问题是：提供一种能有效排出积水、避免细菌滋生的水处理过滤器的出水结构。
为解决上述问题，本发明采用的技术方案是：水处理过滤器的出水结构，包括：在过滤器筒体内的底部位置设置有集水箱，集水箱上连接有若干筛管，集水箱的底部设置有连接管，过滤器筒体的底部开设有安装孔，安装孔与排水组件相连接，排水组件的结构包括：排出口，排出口的底部连接有出水管，排出口的结构包括：内、外设置的内环板和外环板，外环板与安装孔焊接密封固定连接，内、外环板之间固定连接有环状的过滤板，过滤板上的过滤孔的孔径确保过滤器筒体内的滤料不能通过，连接管的下端与内环板固定并相连通。
进一步地，前述的水处理过滤器的出水结构，其中，出水管的结构包括：上部出水管和下部出水管，上部出水管为口径由上至下逐渐缩小的锥形管，上部出水管的上端口与外环板相连通，上部出水管的下端口与下部出水管相连通。
进一步地，前述的水处理过滤器的出水结构，其中，连接管包括相互连通的上接管和下接管，上接管为口径由上至下逐渐缩小的锥形管，上接管的底部连接有上连接环板，下接管的顶部设置有下连接环板，下接管与内环板固定并相连通，上、下连接环板通过螺栓紧固。
进一步地，前述的水处理过滤器的出水结构，其中，每根筛管均由外端向集水箱一端、且由上至下倾斜设置。
进一步地，前述的水处理过滤器的出水结构，其中，过滤板为不锈钢烧结过滤网板。
发明的优点是：由于在过滤器筒体的底部设置了排水组件，过滤器筒体底部的积液则能经过滤板过滤后从出水管中排出，这样就彻底解决了过滤器筒体底部积液的问题，有效避免过滤器筒体底部因积液而造成细菌滋生，从而大大提高了水处理过滤器的洁净度，并大大提高了水处理效果。
