申请日2017.12.25
公开(公告)日2018.05.18
IPC分类号B01D36/00; B01D29/01; B01D29/60; B01D29/64; B01D29/66; C02F9/02
摘要
本发明公开了一种膜生物反应器前置污水预处理系统，包括污水初级拦截单元、污水次级分离单元、清洗排污单元及反冲洗水供应单元，通过污水初级拦截单元和污水次级分离单元两级前置处理，污水初级拦截单元拦截污水中体积较大的杂物，防止这些杂物堵塞后续处理单元，污水次级分离单元拦截污水中的细砂、纤维类物质和其它细小的固体类物质，提高膜生物反应器的进水水质，减少膜生物反应器过滤净化的负荷，同时也缩短膜生物反应器前端预处理流程，延长膜生物反应器的清洗周期，减少投资与维护成本。
权利要求书
1.一种膜生物反应器前置污水预处理系统，其特征在于：包括污水初级拦截单元、污水次级分离单元、清洗排污单元及反冲洗水供应单元，所述污水初级拦截单元包括拦截格栅及集水池体，所述污水次级分离单元包括筒体，所述筒体的内腔设有环形滤网以将内腔分隔成入流腔室和出流腔室，所述筒体底端连接有与入流腔室相连通的进水端口和反冲洗排污端口，所述筒体侧壁连接有与出流腔室相连通的出水端口和反冲洗进水端口，所述入流腔室设有旋转刷，所述筒体顶端连接有与入流腔室相连通的排污端口，所述清洗排污单元包括收集罐体和设置在收集罐体内的筛网，所述收集罐体具有排污入口和排污出口，所述集水池体与进水端口相连接，所述排污端口、反冲洗排污端口与排污入口相连接，所述排污出口与集水池体相连接，所述反冲洗进水端口与反冲洗水供应单元相连接。
2.根据权利要求1所述的膜生物反应器前置污水预处理系统，其特征在于：在所述进水端口、出水端口、反冲洗进水端口、反冲洗排污端口及排污端口分别设有控制阀门，还包括与各控制阀门电性连接并控制各控制阀门工作状态的控制器。
3.根据权利要求1所述的膜生物反应器前置污水预处理系统，其特征在于：在所述进水端口与出水端口之间设有与控制器电性连接的压差变送器。
说明书
一种膜生物反应器前置污水预处理系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种膜生物反应器前置污水预处理系统。
背景技术
在污水处理领域由于膜生物反应器产水水 质好，占地小，自动化程度高等特点，被大量使用，但膜生物反应器对进水要求较高，不能含有较多的砂、纤维和其它较大的固体类物质，因为砂砾类物质在曝气的情况下会刮伤膜丝表面的过滤层，纤维类物质会缠绕在膜丝上，引起膜丝表面积泥，所以膜生物反应器的前端必须要有预处理单元。
在市政污水处理中，现有常见的膜生物反应器的预处理单元通常为由粗格栅、细格栅、沉砂池及精细格栅组成的多级过滤预处理单元，流程较长，占地面积大，处理效率低。
上述的多级过滤预处理单元都是通过自流的方式通过格栅，格栅前后压差不能太高，在格栅的滤网上难以形成密实的滤饼层，达到精密过滤的作用，膜生物反应器长时间运行后，仍然存在膜池底部积砂严重，膜丝表面缠绕了很多纤维类物质，引起积泥等问题，需要定时清洗，维护不便;而且，整个污水前置处理耗时长，处理效率低。
发明内容
本发明所要解决的技术问题是提供一种处理效率高、效果好且运行成本低的膜生物反应器前置污水预处理系统。

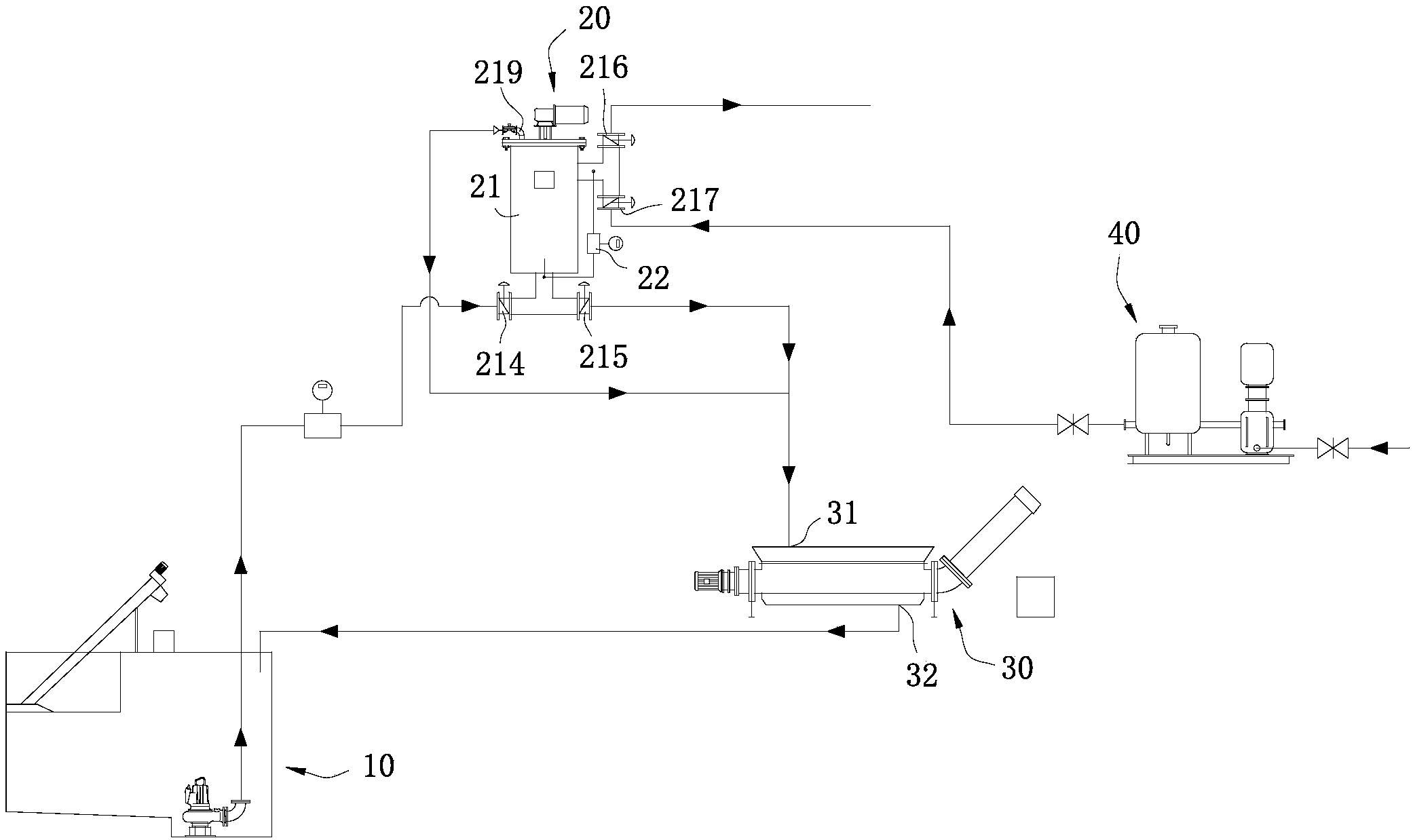

为解决上述技术问题所采用的技术方案：一种膜生物反应器前置污水预处理系统，包括污水初级拦截单元、污水次级分离单元、清洗排污单元及反冲洗水供应单元，所述污水初级拦截单元包括拦截格栅及集水池体，所述污水次级分离单元包括筒体，所述筒体的内腔设有环形滤网以将内腔分隔成入流腔室和出流腔室，所述筒体底端连接有与入流腔室相连通的进水端口和反冲洗排污端口，所述筒体侧壁连接有与出流腔室相连通的出水端口和反冲洗进水端口，所述入流腔室设有旋转刷，所述筒体顶端连接有与入流腔室相连通的排污端口，所述清洗排污单元包括收集罐体和设置在收集罐体内的筛网，所述收集罐体具有排污入口和排污出口，所述集水池体与进水端口相连接，所述排污端口、反冲洗排污端口与排污入口相连接，所述排污出口与集水池体相连接，所述反冲洗进水端口与反冲洗水供应单元相连接。
进一步地，在所述进水端口、出水端口、反冲洗进水端口、反冲洗排污端口及排污端口分别设有控制阀门，还包括与各控制阀门电性连接并控制各控制阀门工作状态的控制器。
进一步地，在所述进水端口与出水端口之间设有与控制器电性连接的压差变送器。
有益效果：此膜生物反应器前置污水预处理系统中，通过污水初级拦截单元和污水次级分离单元两级前置处理，污水初级拦截单元拦截污水中体积较大的杂物，污水次级分离单元拦截污水中的细砂、纤维类物质和其它细小的固体类物质，减少膜生物反应器过滤净化的负荷，同时也缩短膜生物反应器前端预处理流程，延长膜生物反应器的清洗周期，减少投资与维护成本。
