申请日1990.11.30
公开(公告)日1991.05.15
IPC分类号E03C1/288
摘要
本实用新型属于一种自动单向阀，主要是为防止下水道污水泛溢而设计的，它包括：钟罩、浮球和碗托。钟罩的顶部与碗托的底端各开有一轴向阀孔;钟罩与碗托连接处周壁加工有螺纹;碗托内腔水平截面为椭圆形或多边形。本实用新型可广泛应用于工厂、学校、居民住宅区等的下水道防止污水泛溢。
権利要求書
1、一种下水道污水自动防溢阀，其特征在于：它包括鐘罩、浮球和碗托;鐘罩顶部与碗托底端各开一个轴向阀孔，碗托内腔的水平截面为椭圆形或多边形。
2、根据权利要求1所述的防溢阀，其特征在于：所述的鐘罩与碗托的连接处可加工有螺纹，亦可带法兰。
说明书
本实用新型涉及一种单向阀，特别是用于下水道自动防止污水泛溢的一种防溢阀。
现今楼房下水道内没有任何止回装置的设置，故经常会引起污水的泛溢，这不仅造成污染，而且很难排除。
本实用新型的目的在于解决下水道泛溢的问题，提供一种新型、简易的下水道污水自动防溢阀。
本实用新型的目的是通过如下技术方案达到的：

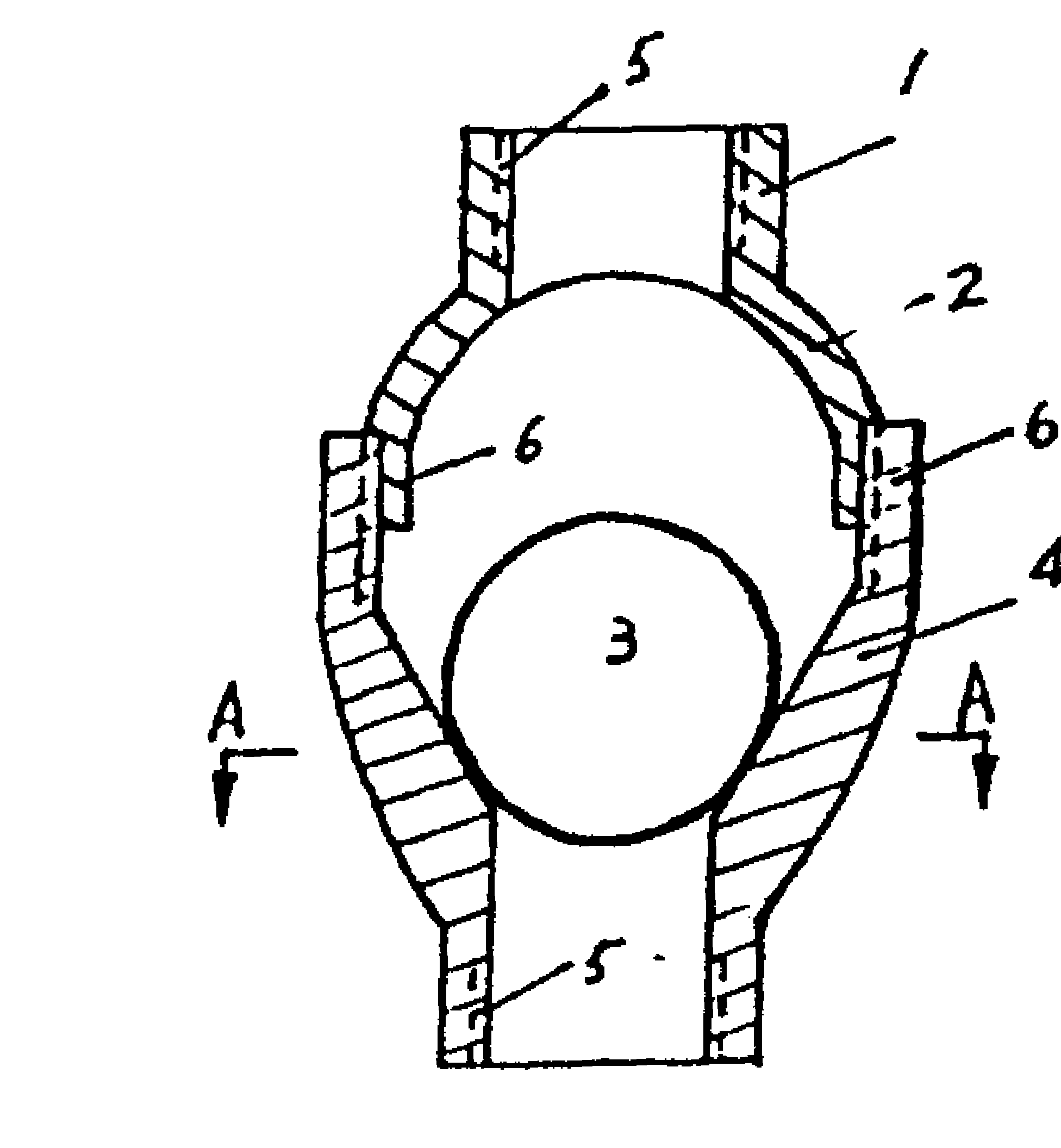

下水道污水自动防溢阀是由鐘罩、浮球、碗托组成，在鐘罩的顶部和碗托的底端各开一个轴向阀孔，阀孔可带螺纹;鐘罩与碗托的连接处可加工有螺纹亦可带法兰;碗托内腔的水平截面为椭圆形或多边形。
本实用新型的优点是它不需要电源、气源或人工操作，有效地利用水的浮力，将浮球托起堵住鐘罩顶部的阀孔，自动地制止了下水道的污水泛溢。在正常情况下，由于碗托内腔独特的设计，使得浮球只能停留在碗托下方的某个位置，不影响管道中的水往下流动。本实用新型较其它单向阀，结构更显简单、制造容易，成本低廉，维修、安装均方便，可广泛应用于工厂、旅馆、学校和居民住宅区等场所。
